使用说明

地质构造建模可基于钻孔孔位、钻孔轨迹、钻孔分层等数据建立三维地层结构模型。您可在SuperMap iDesktopX中完成项目工区和钻孔数据配置后，启动深探地学建模软件进行层面生成、地质体生成和网格化建模，并将生成结果加载到iDesktopX场景中查看。

建模流程包括设置项目工区、加载钻孔数据、生成地层面、生成地层体与构建整体网格模型，以及返回 iDesktopX 场景检查模型效果等。

应用场景

• 基于钻孔分层数据快速建立研究区地层面和地质体模型。
• 在地质建模项目中检查钻孔数据、工区范围和地层空间关系是否合理。
• 生成整体网格模型，为后续场景展示、属性建模和空间分析提供三维地质框架。

功能条件说明

• 已在地质建模选项卡中指定用于存储项目数据的数据源。
• 已完成项目工区设置，并已保存当前工区范围。
• 已通过数据配置导入钻孔孔位、钻孔轨迹和钻孔分层等建模数据。
• 当前环境可正常启动深探地学建模软件，并具备三维地质建模许可。

功能入口

• 地质建模选项卡 > 协同组 > 建模按钮 > 深探地学建模软件

启动深探地学建模软件后，常用操作位于工具栏内钻孔管理、网格化及属性建模等页签中。

操作说明

设置项目信息

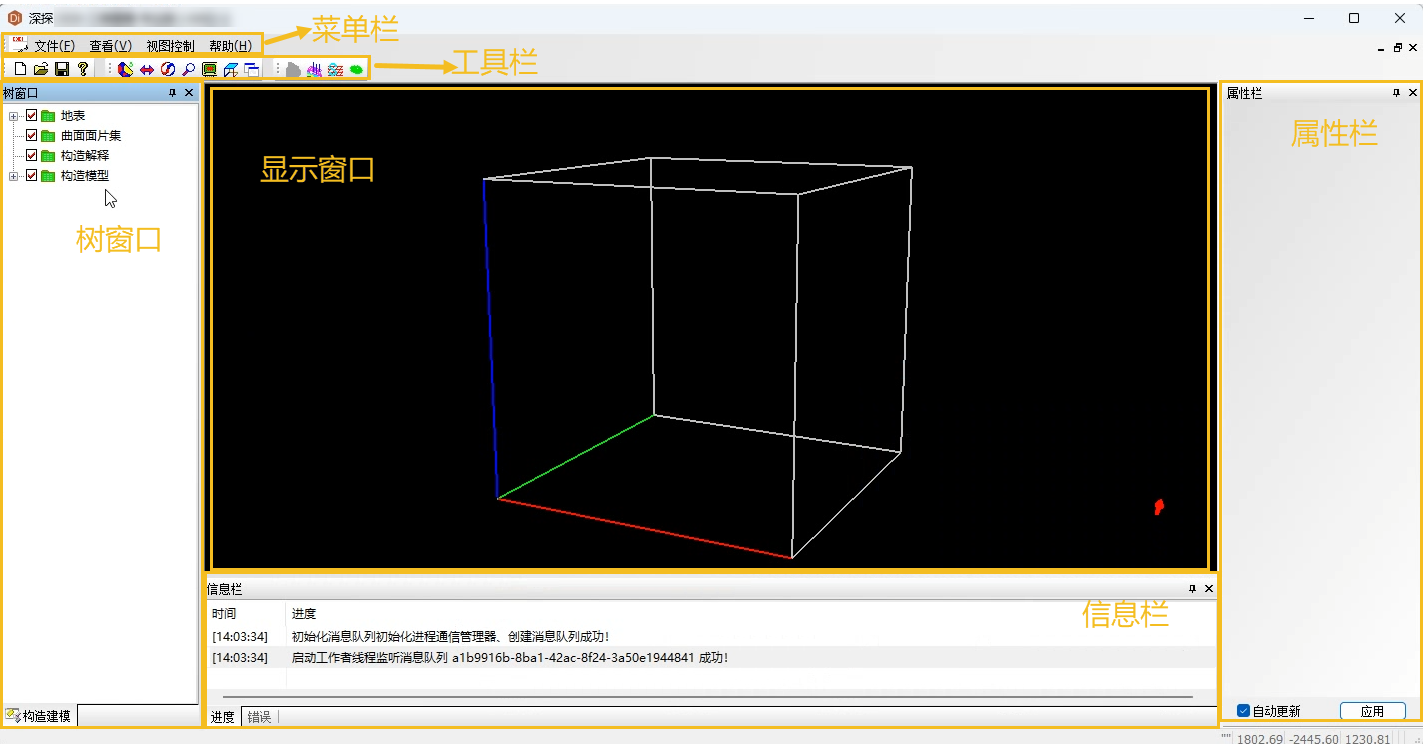

1. 在地质建模选项卡中单击建模按钮，启动深探地学建模软件。

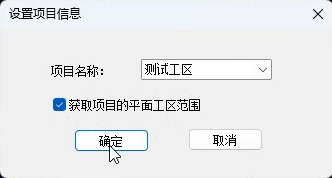

2. 软件启动后，在文件下拉菜单中单击项目信息设置按钮，弹出设置项目信息对话框。选择在 iDesktopX 中设置的项目工区，并勾选获取项目的平面工区范围复选框，单击确定按钮，即可确定建模所需项目信息。

3. 构造建模窗口中显示当前工区范围框。

钻孔管理

1. 在软件工具栏中单击钻孔管理页签，左侧树窗口将弹出钻孔管理节点。
2. 右键单击左侧树状目录中钻孔管理节点，根据数据情况选择加载钻孔基本信息、加载钻孔分层、加载钻孔断点等操作。
3. 加载完成后，会将存储在 iDesktopX 数据源中的钻孔信息导入深探软件。

生成地层面

1. 在工具栏中单击构造建模页签，左侧树窗口将弹出地表、曲面面片集、构造解释、构造模型节点。
2. 基于上一流程导入的钻孔信息生成地层面，在构造模型节点下的地层集右键菜单中选择提取钻孔分层点，将有效钻孔分层点添加为地层控制点。
3. 确认地层集下已生成地层节点。地层面的沉积序列由地层集下地层节点的排列顺序决定，需要符合老地层在下、新地层在上的沉积规律。例如，地层节点由上往下依次为H1、H2、H4、H5，则H1为顶界面（新地层），H5为底界面（老地层）。
4. 右键单击地层集节点，选择生成所有层面，在弹出的 Save As 对话框中新建文件夹并选择其来存储结果数据，单击保存按钮后，软件将根据地层控制点生成各地层面 (*.jsm)。
5. 此外，还能根据钻孔分层数据信息新建地层，再通过步骤2至步骤4生成准确的地层面。
   • 在左侧树状目录中展开构造模型节点，右键单击地层集，选择新建 > 新建地层，将在地层集下生成以地层 n（n 为从 1 开始的阿拉伯数字）为名的地层节点。
   • 新建完成后，基于钻孔分层数据中的层名字段值，在软件右侧的属性栏中对地层进行重命名，例如H1、H2等。
   • 按照步骤2至步骤4的操作生成地层面。
6. 层面生成后，展开单个地层节点，检查顶面、离散点集合、控制点集合、地层体等子节点是否生成。

生成地层体和整体网格模型

1. 层面生成完成后，在地层集右键菜单中选择生成地层体，将保存地层体数据。
2. 单击工具栏网格化及属性建模页签，将在树窗口弹出整体网格模型数据集等节点。
3. 在左侧树状目录中右键单击整体网格模型集节点，选择新建整体网格模型，将弹出新建整体网格模型对话框。
4. 在对话框中设置模型名称、数据目录、模型来源等参数后，单击确定，将在整体网格数据集节点下生成以指定模型名称命名的节点。
   • 模型名称：设置结果整体网格模型的名称，默认值为整体网格模型_n（n为从1开始的阿拉伯数字）。
   • 数据目录：选择存储结果数据的本地文件夹。建议选择空白文件夹来存储结果数据，避免数据生成错误。
   • 模型来源：设置模型数据来源，因为上一步流程生成地层体为构造模型，这里选择构造模型。

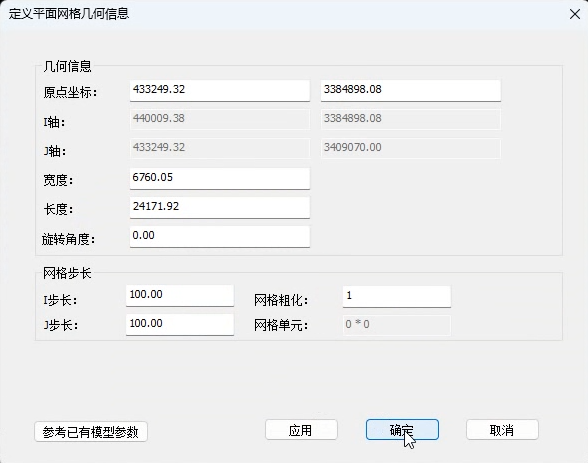

5. 在左侧树状目录中右键单击整体网格模型集节点，选择定义平面网格几何信息，弹出定义平面网格几何信息对话框，可根据情况修改网格大小及其他相关信息。
   • 原点坐标：网格模型的原点坐标。
   • 宽度：I轴方向的工区宽度。
   • 长度：J轴方向的工区长度。
   • 旋转角度：I轴方向与J轴方向夹角。
   • I/J步长：网格I、J轴方向的步长。

6. 定义好平面网格几何信息后还需要对地层分层情况进行设置。在左侧树状目录中右键单击整体网格模型集节点，选择设置纵向分层，弹出设置纵向网格划分参数对话框，可根据情况选择计算区域并设置区域属性。
   • 在选择区域列表中，根据需要勾选参与计算的地层。
   • 在设置区域属性列表中，为每个地层设置计算方式、细分层、是否使用参考面和参考面Z值等参数。其中，计算方式分为四种，当选择等比例时，细分层列显示细分层层数；当选择与顶面/底面等距时，细分层列显示细分层厚度；当选择分数时，细分层列显示小数。
   • 设置完成后，单击确定按钮，将在左侧树窗口的整体网格模型节点下生成地层节点。

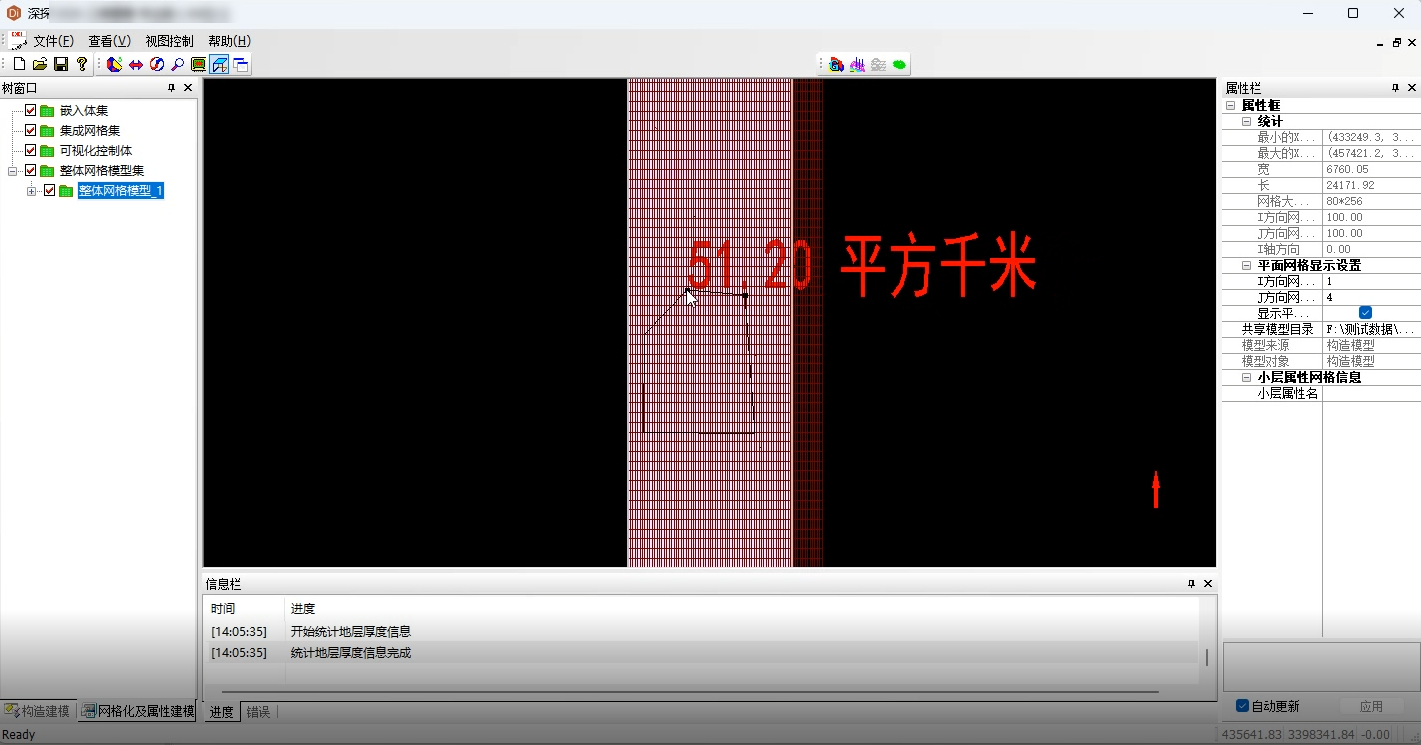

7. 整体网格模型构建实质上是分区块建模，所以需要划分小区块来分别进行建模操作。在左侧树状目录中右键单击整体网格模型集节点，选择新建子区域。模型显示界面进入绘制子区域模式，可根据需要创建大小合适的子区域。创建成功后，信息栏会输出创建成功提示。

8. 在子区域建立截断网格模型：在左侧树状目录中右键单击整体网格模型集下的子区域节点，选择新建截断网格模型，将在子区域节点下出现截断矩形网格模型节点，子区域显示出截断网格模型的网格线。
9. 在左侧树状目录中右键单击截断矩形网格模型节点，选择生成网格模型，弹出生成网格模型对话框，可查看及确认所需计算地层的细分方式、厚度等参数。
10. 参数确认无误后，单击确定，会弹出对话框提示是否进行该步骤，单击是，即可开始生成数模网格。完成后，会在信息栏输出数模网格生成结束的提示。

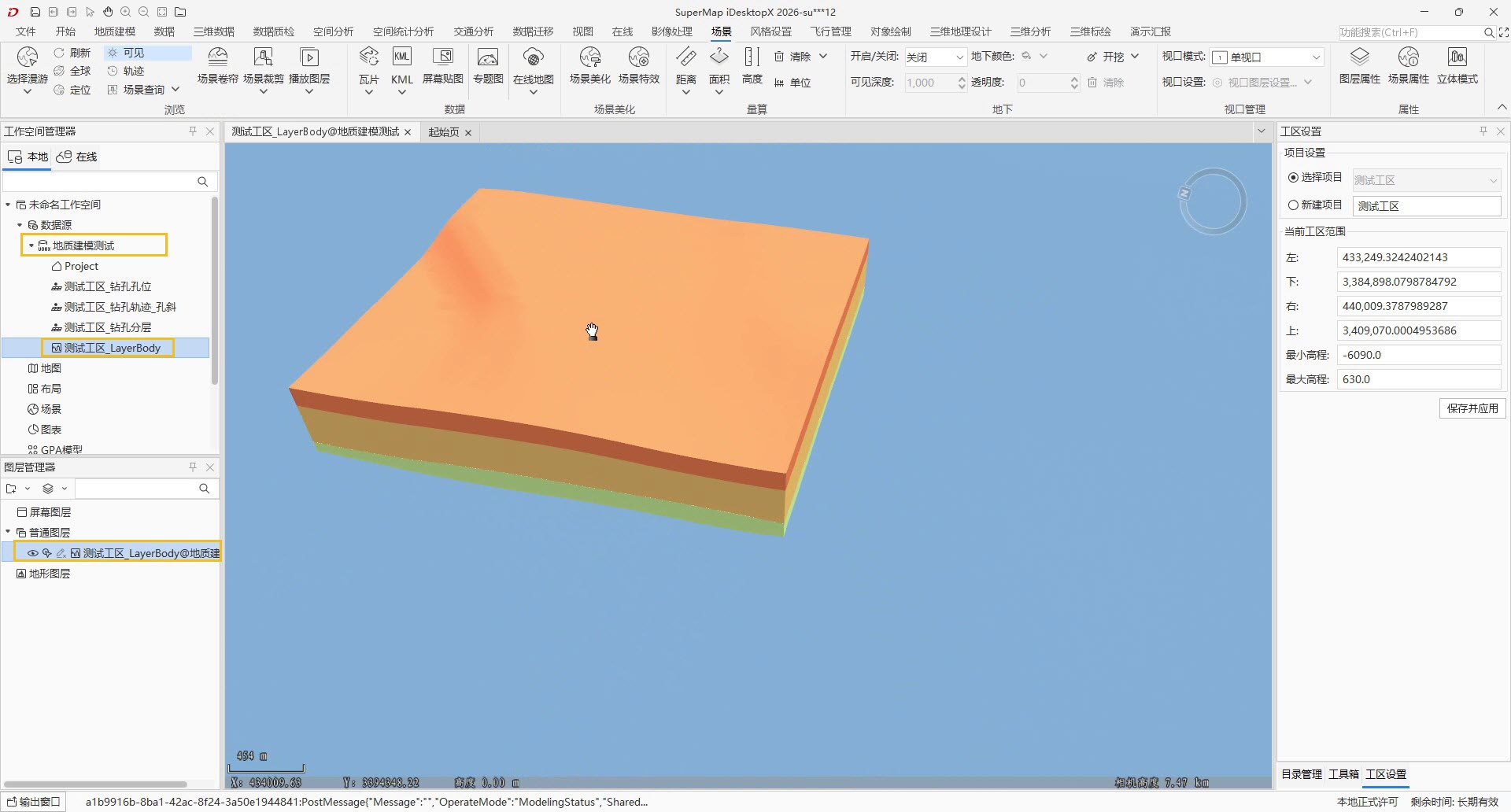

11. 生成完成后，在左侧树状目录中勾选截断矩形网格模型节点前复选框并单击右键，选择右键菜单中的保存至超图数据源。在弹出的数据集名称设置对话框中，设置结果模型数据集的名称，名称的第一个字符必须是汉字或字母，禁止以数字或下划线开头。设置完成后，会将结果模型保存到iDesktopX的数据源中。如下图所示为，将结果模型加载到场景中查看。
