使用说明

钻孔孔位数据用于记录每口钻孔的基本空间位置和深度信息，是加载钻孔轨迹和钻孔分层等后续钻孔资料的基础。

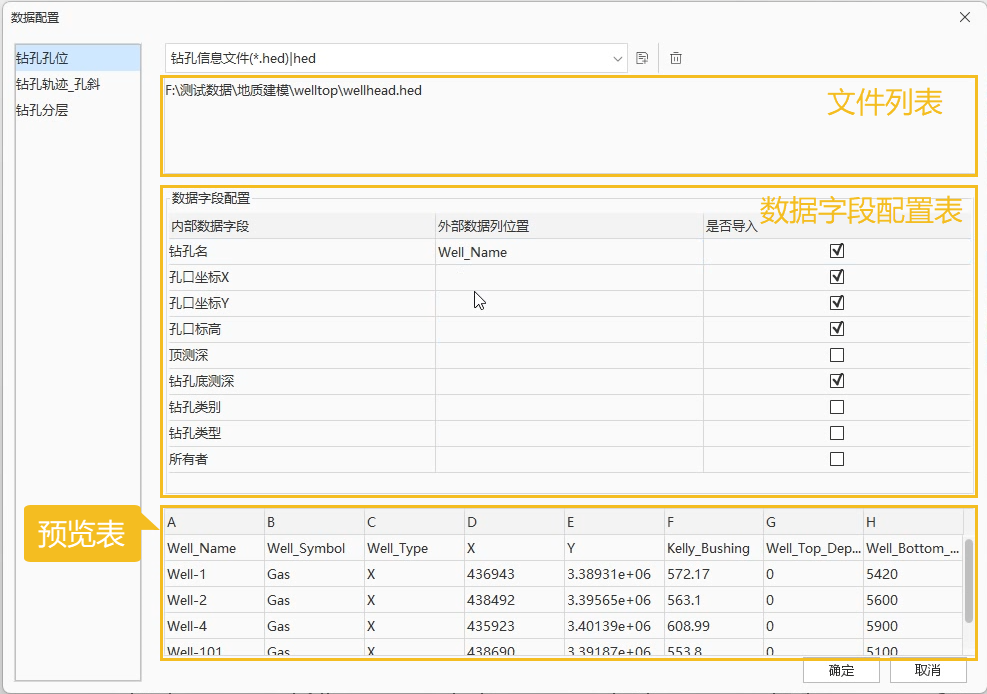

在数据配置对话框中，可选择钻孔孔位数据类型，添加*.hed 孔位文件，并通过数据字段配置表设置内部数据字段、外部数据列位置和是否导入。对话框底部提供文件预览，用于检查列位置与文件内容是否一致。

应用场景

• 建立项目钻孔清单和钻孔空间位置。
• 为钻孔轨迹、钻孔分层、钻孔断点等数据提供钻孔名称匹配基础。
• 在构造建模流程中定位钻孔资料。

功能条件说明

• 已完成项目工区设置，并在地质建模选项卡中指定用于存储项目数据的数据源。
• 已准备钻孔孔位文件，常用文件类型为*.hed或*.txt。
• 孔位文件中应包含钻孔名、孔口坐标 X、孔口坐标 Y、孔口标高和钻孔底测深等字段，且字段列位置应能与文件预览内容对应。

功能入口

• 地质建模选项卡 -> 配置组 -> 数据配置按钮->数据配置对话框左侧钻孔孔位

操作说明

1. 在地质建模选项卡，完成地质建模项目数据源设置和项目工区配置后，单击数据配置按钮，打开数据配置对话框，在左侧数据类型列表中选择钻孔孔位，进行钻孔孔位数据配置。
2. 在文件类型下拉框中选择钻孔信息文件(*.hed)|hed。添加需要导入的*.hed文件。可一次添加多个孔位文件，文件列表中会显示待导入文件路径。如需移除文件，在文件列表中选择对应文件后使用删除按钮移除。

3. 在数据字段配置表中进行钻孔孔位数据字段配置，包含钻孔名、孔口坐标X、孔口坐标Y、孔口标高、顶测深、钻孔底测深、钻孔类别、钻孔类型和所有者等字段。
   • 根据底部预览表中的列位置，为关键字段设置对应的外部数据列位置。例如，将 Well_Name 映射为钻孔名，将 X、Y 映射为孔口坐标X、孔口坐标Y，将 Kelly_Bushing 映射为孔口标高，将 Well_Top_Depth 和 Well_Bottom_Depth 映射为顶测深和钻孔底测深。
   • 在是否导入列中勾选需要导入的字段。钻孔名、孔口坐标X、孔口坐标Y、孔口标高和钻孔底测深为孔位导入的关键字段。
   • 根据数据内容，可选择导入顶测深、钻孔类别、钻孔类型和所有者等附加字段。

     字段	说明
     钻孔名	钻孔的唯一名称或编号。
     钻孔类别	包括直钻孔、斜钻孔和水平钻孔等，可作为分类依据。
     钻孔类型	包括油钻孔、气钻孔、水钻孔、枯钻孔等，可作为分类依据。
     孔口坐标X	钻孔口 X 坐标。
     孔口坐标Y	钻孔口 Y 坐标。
     孔口标高	钻孔口的海拔或补心海拔，即钻孔口的Z坐标。
     顶测深	从钻孔口到钻孔段起始点的距离，是测量深度，通常为0。
     钻孔底测深	从钻孔口到钻孔段终点的距离，是测量深度，即钻孔深度。
     所有者	可选附加数据。

4. 在底部预览表中检查文件列名和字段内容，确认列位置、字段名称和数据值与配置一致。
5. 确认文件和字段配置无误后，单击确定导入。如需放弃本次配置，单击取消。
6. 钻孔数据导入完成后，系统会提示已导入钻孔数据，是否提取工区范围？
   • 单击确定，根据已导入的钻孔数据提取工区范围。
     • 确定后，需要在右侧工区设置面板中检查当前工区范围，包括左、下、右、上、最小高程和最大高程。
     • 确认范围无误后，单击保存并应用，将工区范围保存到当前项目。
   • 单击取消，保留当前工区范围设置。
