使用说明

数据配置—钻孔分层用于将钻孔分层文件导入当前地质建模项目。钻孔分层记录钻孔在不同测深处对应的层位及属性信息，是地层面校正、小层建模和属性建模的重要基础数据。

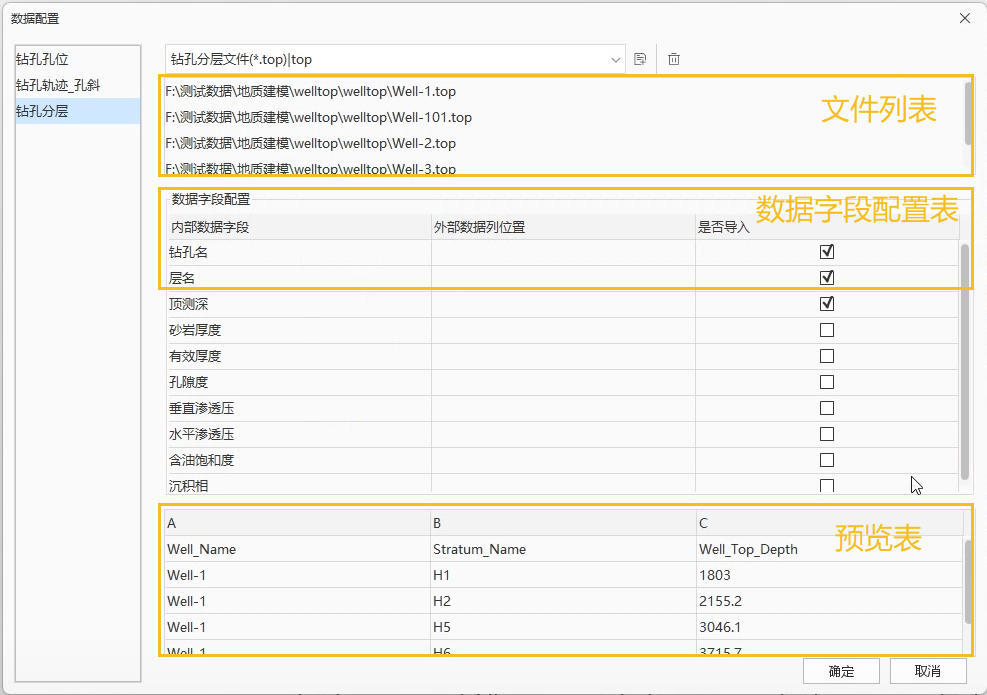

在数据配置对话框中，可选择钻孔分层数据类型，添加*.top分层文件，并通过数据字段配置表设置内部数据字段、外部数据列位置和是否导入。对话框底部提供文件预览，用于检查列位置与文件内容是否一致。

应用场景

• 在地质建模项目中导入钻孔分层数据。
• 将钻孔分层点提取到构造模型中，用于校正地层面。
• 为小层微构造建模、沉积相分析和属性建模提供分层约束。

功能条件说明

• 已完成项目工区设置，并在地质建模选项卡中指定用于存储项目数据的数据源。
• 已准备钻孔分层文件，常用文件类型为*.top。
• 分层文件中应包含钻孔名、层名和顶测深等字段，且钻孔名应与已导入的钻孔孔位或轨迹数据一致。

功能入口

• 地质建模选项卡 -> 配置组 -> 数据配置按钮->数据配置对话框左侧钻孔分层

操作说明

1. 在地质建模选项卡，完成地质建模项目数据源设置和项目工区配置后，单击数据配置按钮，打开数据配置对话框，在左侧数据类型列表中选择钻孔分层。
2. 在文件类型下拉框中选择钻孔分层文件(*.top)|top。添加需要导入的 *.top 文件。可一次添加多个分层文件，文件列表中会显示待导入文件路径。如需移除文件，在文件列表中选择对应文件后使用删除按钮移除。

3. 在数据字段配置表中配置数据字段，包括钻孔名、层名、顶测深、砂岩厚度、有效厚度、孔隙度、渗透率、含油饱和度、沉积相等。
   • 根据底部预览表中的列位置，为钻孔名、层名和顶测深设置对应的外部数据列位置。
   • 在是否导入列中勾选需要导入的字段。钻孔名、层名和顶测深为钻孔分层导入的关键字段。
   • 根据数据内容，可选择导入砂岩厚度、有效厚度、孔隙度、垂直渗透率、水平渗透率、含油饱和度和沉积相等属性字段。

     字段	说明
     钻孔名	钻孔名称或编号，用于与项目中的钻孔孔位、钻孔轨迹数据匹配。
     层名	钻孔分层对应的地层或小层名称。
     顶测深	从钻孔平台到指定地层上表面的测量深度。
     砂岩厚度、有效厚度	可选属性字段，可用于后续储层分析或属性建模。
     孔隙度、渗透率、含油饱和度、沉积相	可选属性字段，按数据文件实际包含的列选择导入。

4. 在底部预览表中检查文件列名和字段内容，确认列位置、字段名称和数据值与配置一致。
5. 确认文件和字段配置无误后，单击确定导入。如需放弃本次配置，单击取消。
