使用说明

数据配置—钻孔轨迹用于将钻孔轨迹文件导入当前地质建模项目。钻孔轨迹记录钻孔在不同测深处的孔斜角和方位角等信息，用于描述钻孔在三维空间中的实际走向。

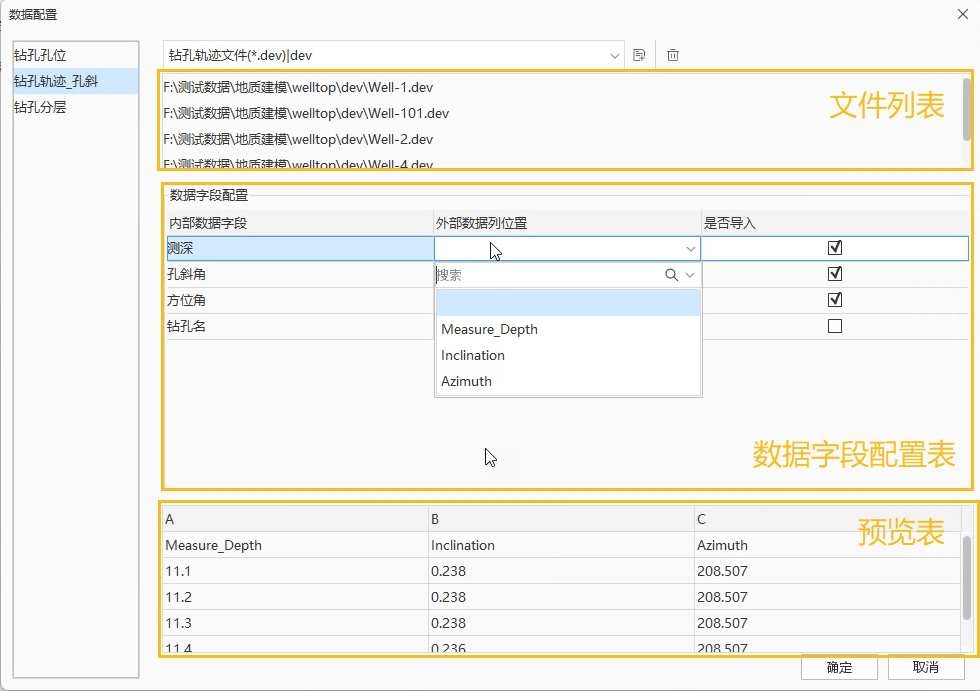

在数据配置对话框中，可选择钻孔轨迹_孔斜数据类型，添加*.dev轨迹文件，并通过数据字段配置表设置内部数据字段、外部数据列位置和是否导入。对话框底部提供文件预览，用于检查列位置与文件内容是否一致。

应用场景

• 在地质建模项目中导入基于测深、孔斜角和方位角描述的钻孔轨迹数据。
• 为钻孔分层数据提供实际空间轨迹。
• 在构造建模过程中利用钻孔轨迹辅助地层和断层校正。

功能条件说明

• 已完成项目工区设置，并在地质建模选项卡中指定用于存储项目数据的数据源。
• 已准备钻孔轨迹文件，常用文件类型为*.dev。
• 轨迹文件中应包含测深、孔斜角和方位角等字段，且字段列位置应能与文件预览内容对应。
• 轨迹文件名称为钻孔名时，可按文件名匹配钻孔；否则文件中应包含钻孔名字段，并与已导入的钻孔孔位数据一致。

功能入口

• 地质建模选项卡 -> 配置组 -> 数据配置按钮->数据配置对话框钻孔轨迹_孔斜

操作说明

1. 在地质建模选项卡，完成地质建模项目数据源设置和项目工区配置后，单击数据配置按钮，打开数据配置对话框，在左侧数据类型列表中选择钻孔轨迹_孔斜。
2. 在文件类型下拉框中选择钻孔轨迹文件(*.dev)|dev。添加需要导入的*.dev文件。可一次添加多个轨迹文件，文件列表中会显示待导入文件路径。如需移除文件，在文件列表中选择对应文件后使用删除按钮移除。

3. 在数据字段配置表中配置数据字段，包括测深、孔斜角、方位角和钻孔名字段。
   • 根据底部预览表中的列位置，为测深、孔斜角和方位角设置对应的外部数据列位置。例如，将 Measure_Depth 映射为测深，将 Inclination 映射为孔斜角，将 Azimuth 映射为方位角。
   • 在是否导入列中勾选需要导入的字段。测深、孔斜角和方位角为孔斜轨迹导入的关键字段。
   • 如果轨迹文件名称即为钻孔名，可不导入钻孔名字段；如果文件名称不是钻孔名，或一个文件中包含多口钻孔数据，应勾选并映射钻孔名字段。

     字段	说明
     测深	从钻孔平台沿钻孔轨迹到采样点的测量深度。
     孔斜角	钻孔轨迹相对垂直方向的偏斜角度。
     方位角	钻孔轨迹在水平面投影方向上的角度。
     钻孔名	钻孔名称或编号，用于与项目中的钻孔孔位数据匹配。文件名已经表示钻孔名时，该字段可不导入。

4. 在底部预览表中检查文件列名和字段内容，确认列位置、字段名称和数据值与配置一致。
5. 确认文件和字段配置无误后，单击确定导入。如需放弃本次配置，单击取消。
6. 钻孔轨迹数据导入完成后，系统会提示：已导入钻孔轨迹数据，是否提取工区范围？
   • 单击确定，根据已导入的钻孔轨迹数据提取工区范围。
     • 确定后，需要在右侧工区设置面板中检查当前工区范围，包括左、下、右、上、最小高程和最大高程。
     • 确认范围无误后，单击保存并应用，将工区范围保存到当前项目。
   • 单击取消，保留当前工区范围设置。
