结果操作
使用说明
模拟分析执行完成后，您可以通过“结果操作”功能进行以下操作：
-
加载计算结果：将上一次计算得到的结果加载至场景中。
-
查询点位结果：查询分析区域内每个点位的模拟计算结果。
-
导入 NetCDF 数据：导入记录水流运动过程的NetCDF数据，并生成为S3M瓦片数据。
结果加载
功能入口
- 洪水模拟选项卡->结果操作组->结果加载按钮
操作步骤
- 单击洪水模拟选项卡->结果操作组->结果加载按钮，可以将上一次的模拟分析结果S3M瓦片数据加载到场景中。
结果查询
功能入口
- 洪水模拟选项卡->结果操作组->结果查询按钮
操作步骤
- 单击洪水模拟选项卡->结果操作组->结果查询按钮。

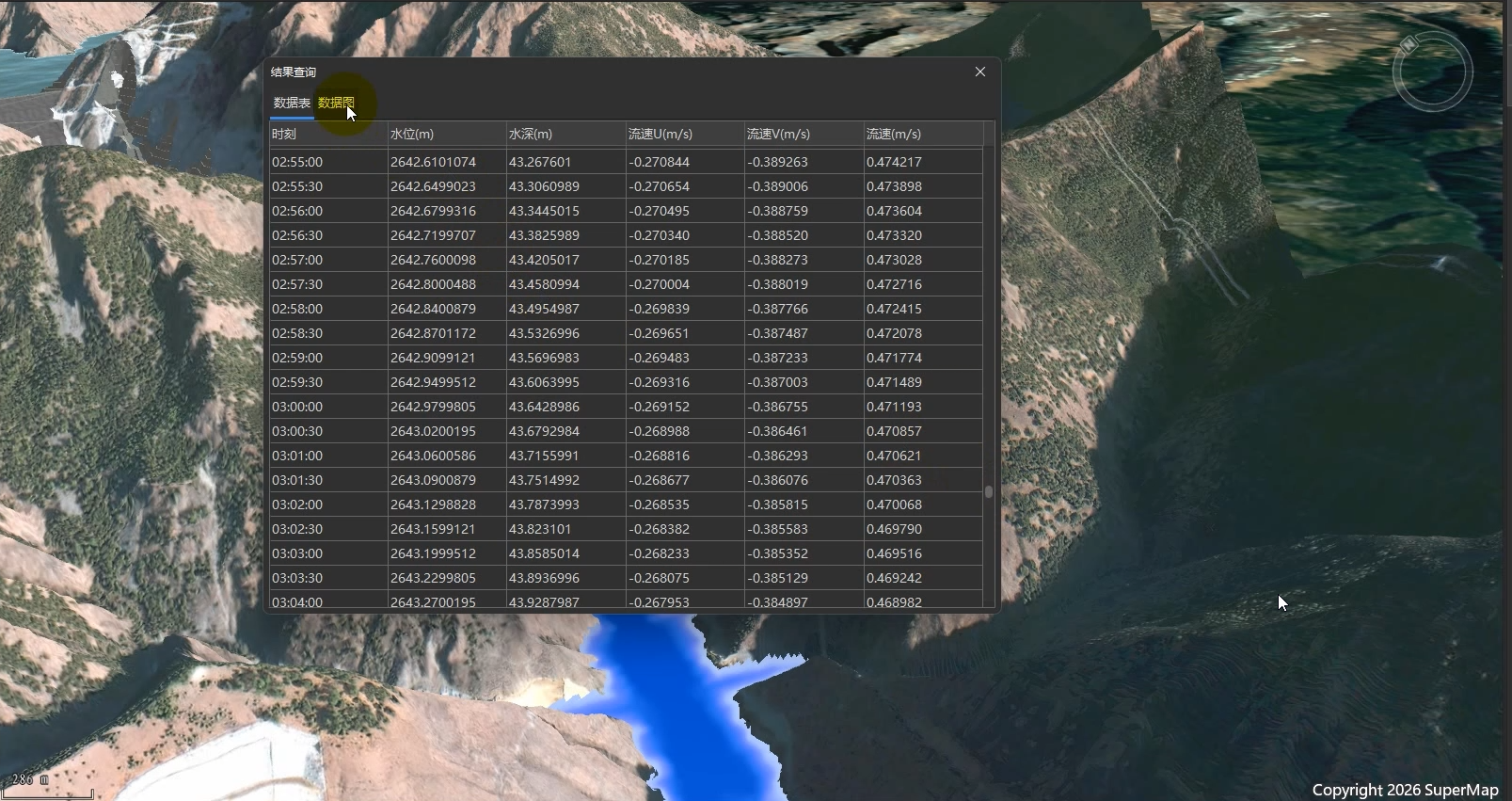

- 将鼠标移动至场景中，在模拟分析区域内的任意位置单击左键，即可弹出结果查询面板，显示该点所有计算结果。结果查询面板包含以下两种展示方式：
- 数据表：以表格形式展示该点每个时刻的计算结果，包含以下列项：时刻、水位（m）、水深（m）、流速 U（m/s）、流速 V（m/s）、流速（m/s）。
- 数据图：以折线图形式直观展示该点各时刻的计算结果变化趋势。
导入NC
如果您已有基于二维水动力模型计算得到的NetCDF数据，可通过“导入NC”功能将其转换为 S3M 瓦片数据，并在场景中实现动态展示。
功能入口
- 洪水模拟选项卡->结果操作组->导入NC按钮
操作步骤
- 单击洪水模拟选项卡->结果操作组->导入NC按钮。
- 在弹出的“结果导出”对话框，设置以下参数：
- NC文件：输入用以操作的NetCDF数据(*.nc)。
- 瓦片名称：设置结果S3M瓦片的名称。
- 存储路径：设置结果S3M瓦片的保存路径。
- 设置完成后，系统将在指定路径下生成S3M瓦片，并自动加载到场景中显示，供您动态查看结果。
