使用说明

平面精度评价用于检测影像平面精度或接边精度的误差分布情况。其中，平面精度指的是数字正射影像图的平面位置中误差，接边精度指的是数字正射影像图与相邻影像图接边中误差。

通过平面精度评价，不仅可以了解影像的误差分布特征，还能进一步判断其是否满足实际生产的精度要求，为影像的质量控制和应用提供重要依据。

SuperMap ImageX Enterprise 11i(2024) 开始支持。

功能入口

• 工作流->工具->平面精度评价。
• 工具->质量评价->平面精度评价。

参数说明

输入设置

• 待检查影像：设置待检测影像的文件目录。工作流中使用该功能，只支持选择流程中已生成的正射影像、融合影像、真彩色影像。
• 参考影像：设置参考影像所在的文件目录。工作流中使用该功能，只支持选择流程中的参考影像。

参数设置

• 精度评价类型：提供平面精度与接边精度、平面精度、接边精度三种类型。每种精度评价类型所需参数不同。
• 单景种子点数：设置单景影像上生成检查点的种子点数，检测结果可能会小于设置的种子数。默认值为 1000。当精度评价类型为接边精度时不显示此参数。
• 接边种子点数：设置每对影像重叠区域生成检查点的种子点数，检测结果可能会小于设置的种子数。默认值为 1000。当精度评价类型为平面精度时不显示此参数。
• 搜索距离：设置原始影像匹配的种子点搜索半径，取值范围为 [0，256]，默认值为 40，单位为像素。搜索半径越大，匹配范围越大，耗时也越长。
• 残差阈值：设置检查点的残差阈值，取值范围为 [0，40]，默认值为 5，单位为像素。阈值越大，保存的参考点越多，但增加保存错误点的概率。
• 误差单位：平面精度限差和接边精度限差的单位，提供像素、米、度三个选项，默认为像素。
• 平面精度限差：基于检查点的综合中误差，统计小于限差值、1-2倍限差值、大于2倍限差值的检查点，来评价检查点的质量。默认为 5，可根据具体项目验收标准填写。当精度评价类型为接边精度时不显示此参数。
• 接边精度限差：基于检查点的综合中误差，统计小于限差值、1-2倍限差值、大于2倍限差值的检查点，来评价检查点的质量。默认为 5，可根据具体项目验收标准填写。当精度评价类型为平面精度时不显示此参数。
• 影像最小重叠面积：若待检影像之间或待检影像与参考影像之间的重叠度小于设置的阈值，则不进行精度质检。
• 重叠面积单位：影像最小重叠面积的单位，支持平方米，平方千米，平方码，平方英里，默认为平方千米。

输出设置

• 结果目录：设置质检结果的输出路径，结果内容包括了质检报告表格、检查点数据集和检查面数据集。

质检报告

工作流

运行完成后，将生成检查点和检查面数据并展示在地图上。在页面左侧图层面板中对其进行显示和隐藏控制，在图层列表中，检查点和检查面将展示在对应的影像成果分类下。例如对正射影像做平面精度评价，检查点、检查面结果将展示在正射影像分类下。点击更多按钮，选择查看评价报告，即可查看整体和单景的质检报告。

工具

运行完成后，可在 任务详情 -> 质检报告 中查看平面精度报告或接边精度报告内容。点击右上角下载按钮，可将报告下载为 PDF 格式。点击设置按钮，调整报告中坐标类和误差类数值的小数位数。

• 平面精度报告：报告包括总体质检报告、单景质检报告，点击单景质检报告表中的影像名，可查看该景影像的质检结果图和检查点误差情况。
  • 总体质检报告：给出所有检查影像平面精度质检总体报告，如下：

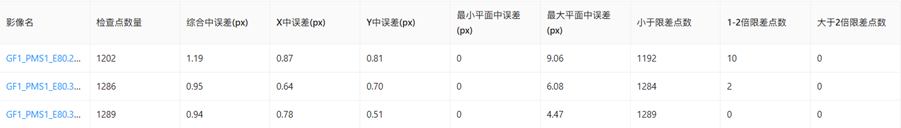

  • 单景质检报告：根据检测影像范围为给出每景检查影像平面精度质检报告，如下：

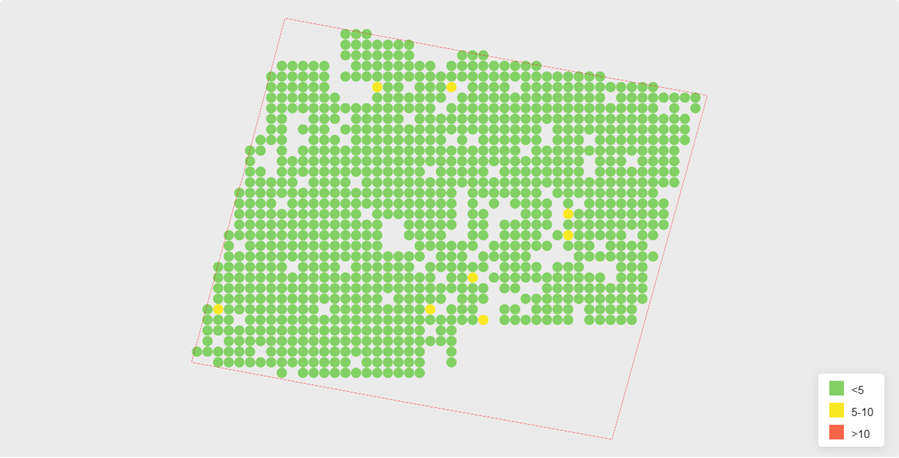

  • 单景平面精度质检结果图：通过颜色分级来表示检查点误差情况，红色则表明这些分块的误差大于两倍限差，可能误差较大。

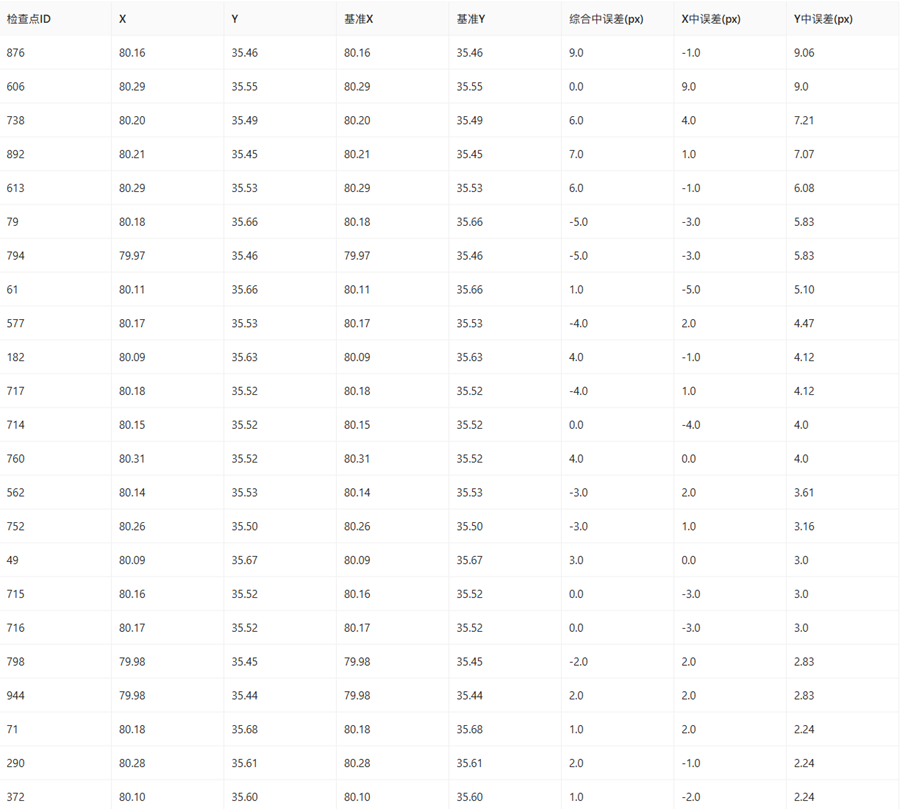

  • 单景检查点误差：根据单景影像范围给出该影像上所有检查点的误差信息，具体如下：

• 接边精度报告：报告包括总体质检报告、接边精度质检报告，点击接边精度质检报告表中的详情，可查看该景影像的质检结果图和检查点误差情况。
  • 总体质检报告：给出所有检查影像接边精度质检总体报告，如下：

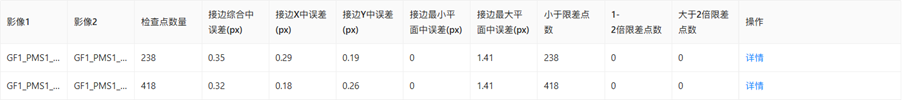

  • 单景质检报告：根据检测影像范围为给出每两景检查影像接边精度质检报告，如下：

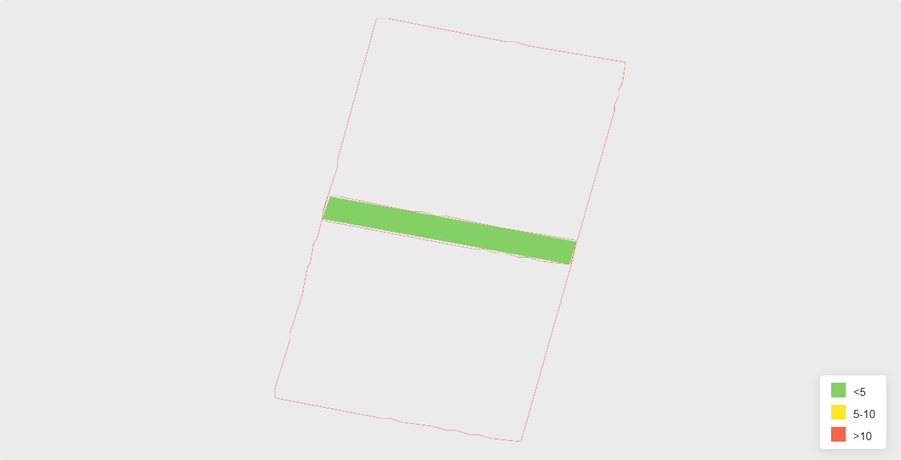

  • 接边精度质检结果图：通过颜色分级来表示接边区域误差情况，红色则表明这些分块的误差大于两倍限差，可能误差较大。

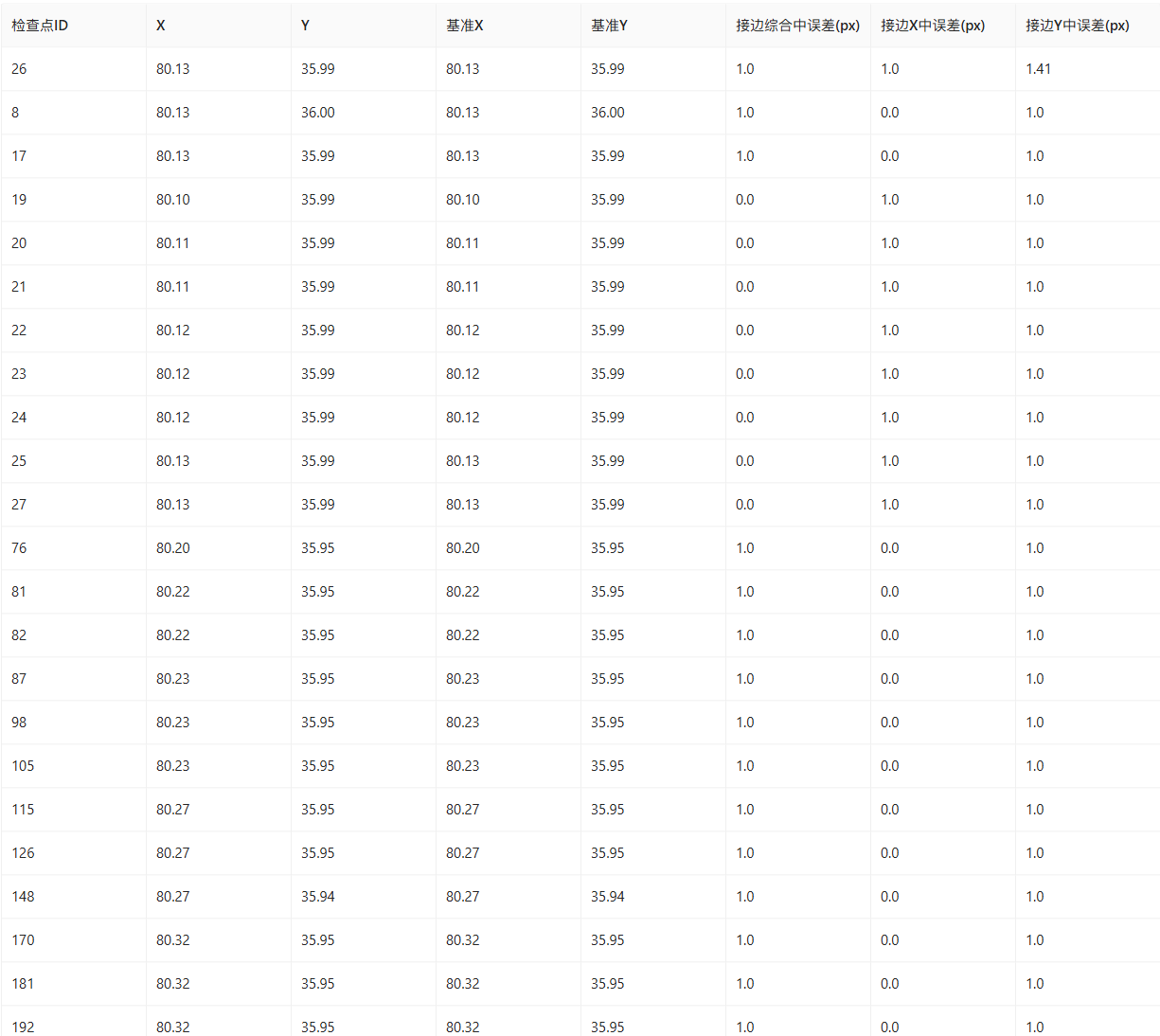

  • 接边检查点误差：根据两景影像接边范围给出该区域内所有检查点的误差信息，具体如下：
