精细平面精度评价
使用说明
精细平面精度可根据指定的区域范围将影像分为不同的区，并检测每个区域内的校正精度，便于了解各区域内的校正误差分布情况。
SuperMap ImageX Enterprise 2025 开始支持。
Windows 版本暂不支持。
 |

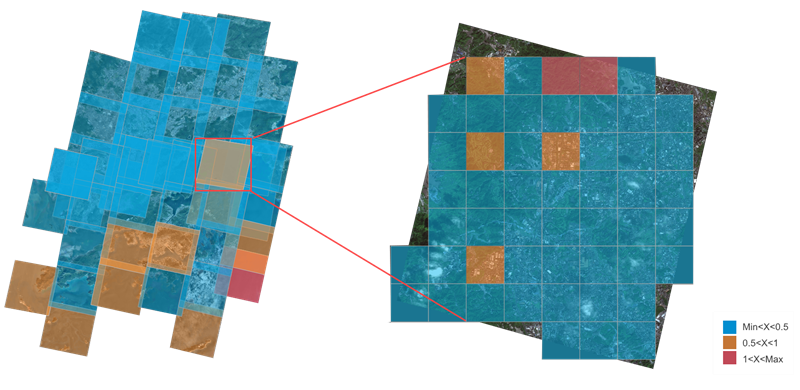

| 图：平面精度（左）与精细平面精度（右） |
功能入口
工具->质量评价->精细平面精度评价。
参数说明
| 参数名称 | 参数释义 | 参数类型 |
|---|---|---|
| 待检查影像 | 设置待检测影像的文件目录。待检影像须为正射之后的影像，且位于同一文件夹中。 | String |
| 参考影像 | 设置参考影像所在的文件目录 | String |
|
范围数据 （可选） |
设置待检测区域范围数据集。若未设置范围数据集，则默认检测整个影像的范围。支持的格式：ShapeFile。 | String |
| 分区面积 | 设置每景影像分区的最小分区面积，默认为 1，单位为 km2。 | Integer |
| 分区数量 | 根据设置的分区面积会自动计算每景影像的分块个数。 | Integer |
| 分区最大点数 | 块内点数要求的最大值，当自动匹配得到的点数大于指定的最大值时，将停止匹配，默认值为 400。 | Integer |
| 搜索距离 | 设置影像匹配的种子点搜索半径，取值范围为 [0，256]，默认值为 40，单位为像素。搜索半径越大，匹配范围越大，耗时也越长。 | Integer |
| 误差阈值 | 设置检查点的误差阈值，取值范围为 [0，40]，默认值为 5，单位为像素。阈值越大，保存的参考点越多，但增加保存错误点的概率。 | Integer |
| 误差单位 | 设置精度限差的单位，提供像素、米、度三个选项，默认为像素。 | Enum |
| 精度限差 | 基于检查点的综合中误差，统计小于限差、1-2 倍限差、2 倍以上限差的检查点的个数，来评价检查点的质量。默认为 5，可根据具体项目验收标准填写。 | Integer |
| 输出目录 | 设置质检结果的输出路径，结果内容包括了质检报告表格、检查点数据集和分区面数据集。 | String |
质检报告
运行完成后，可在 任务详情 -> 质检报告 中查看报告内容，报告包括总体质检报告、单景质检报告，点击单景质检报告表中的影像名，可查看该景影像的质检结果图和分区误差。点击右上角下载按钮，可将报告下载为 PDF 格式。点击设置按钮，调整报告中坐标类和误差类数值的小数位数。
- 总体质检报告：给出所有检查影像分块质检总体报告，如下：

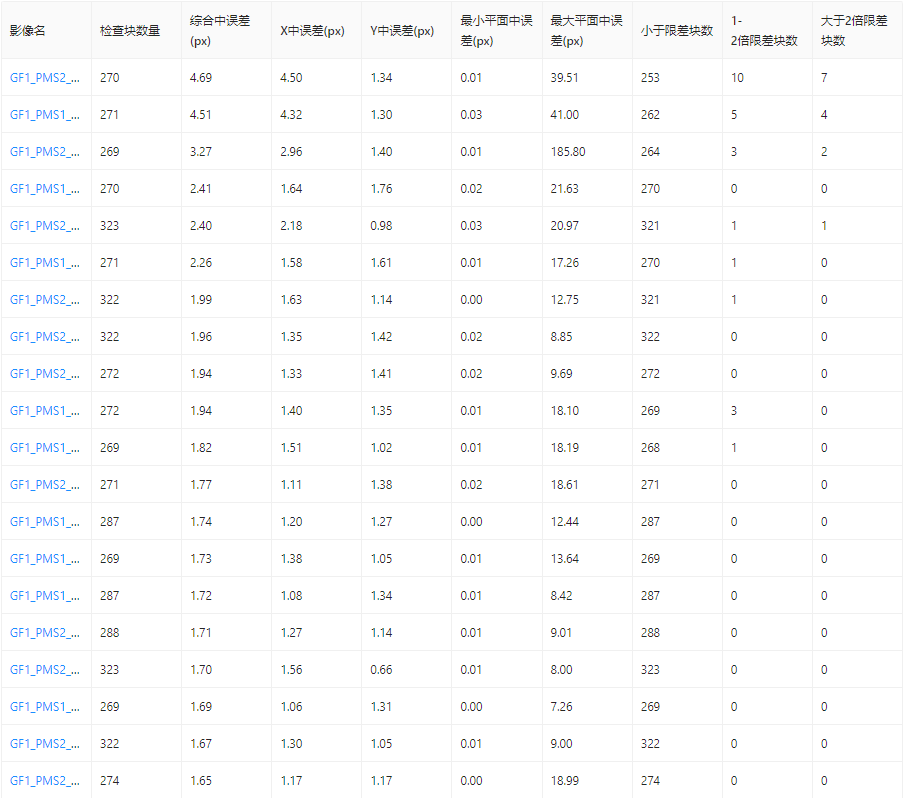

- 单景质检报告：根据检测影像范围为给出每景检查影像分块质检报告，如下：

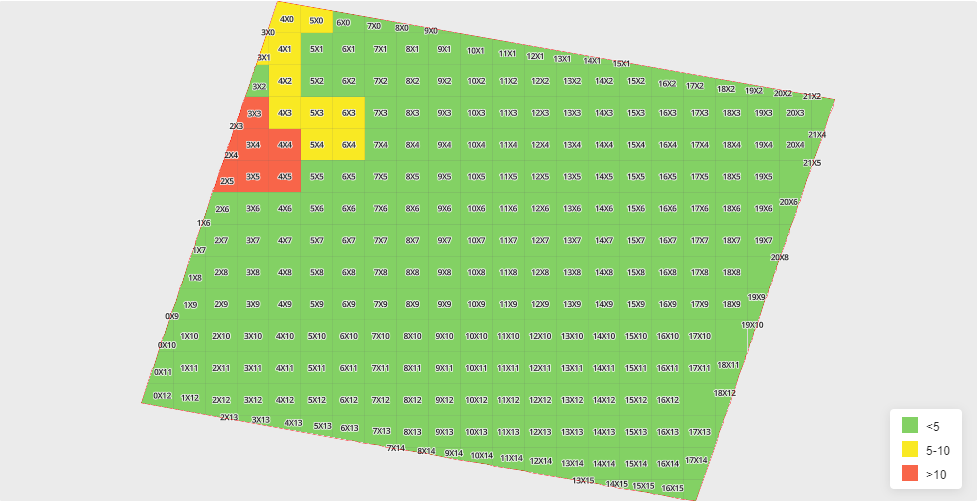

- 单景质检结果图：通过颜色分级来表示分块误差情况，红色则表明这些分块的误差大于两倍限差，可能误差较大。

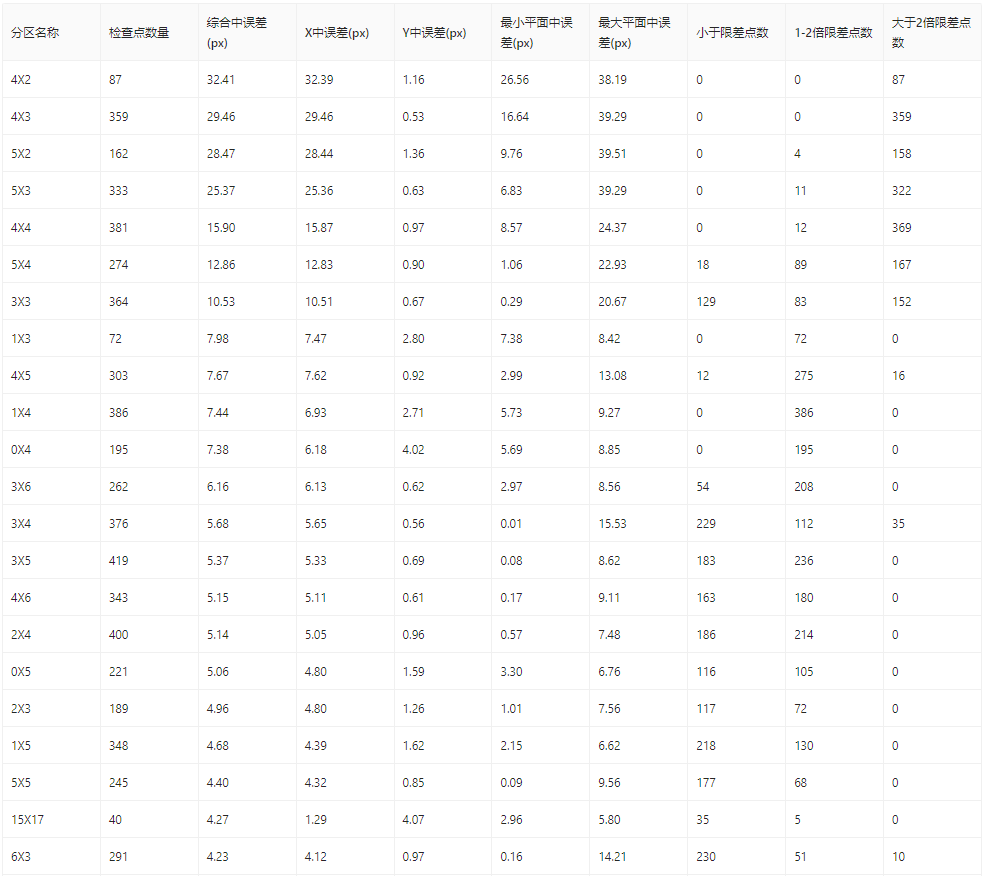

- 单景分区误差：根据单景影像范围给出该影像上所有分块的误差信息，具体如下：
