拉花检测

使用说明

在进行卫星影像生产 DOM 影像时,可能会存在山体拉花、道路变形和建筑物变形等问题,主要表现在高架桥、公路、房屋、山体出现拉花、变形的错误结果图像,常见的变形类型有平移、旋转、扭曲等。

拉花检测用于检测影像正射校正或融合后出现的山体、道路、建筑物拉花变形的区域,简化了人工排查变形区域的工作流程,提高检测效率,便于对变形区域进行快速定位并修补。

SuperMap ImageX Enterprise 2025 开始支持。

Windows 版本暂不支持。

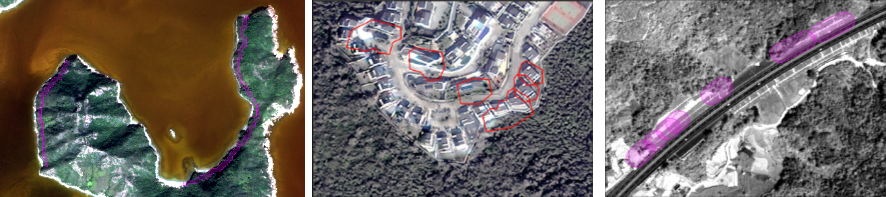

图:山体拉花(左)、建筑物拉花(中)与道路拉花(右)

功能入口

工具->质量评价->拉花检测

参数说明

参数名称 参数释义 参数类型
数据类型 设置待检影像的数据类型,支持影像文件和镶嵌数据集两种方式。
注意:

仅支持正射后的影像进行拉花检测。

Enum
影像目录 设置待检影像所在的文件目录。 String

RPC文件路径

(可选)

设置待处理影像平差后 RPC 文件所在路径,与影像匹配方式是通过文件名称匹配。若输入影像为 SuperMap 软件生成的正射后的影像,或者只检测建筑物拉花,则无需设置该参数。  String
高程数据 设置用于检测变形区域的高程数据。建议使用优于 30m 分辨率的 DEM 数据。 String

检测范围

(可选)

设置用于检测范围的面数据。支持 ShapeFile、GeoJSON 格式。 String
山体拉花 是否进行山体拉花检测。 Boolean
形变阈值

开启山体拉花选项时可用,默认值为 0.4

当检测出的形变程度大于设定的阈值时,标记为拉花、形变区域。取值范围为(0.15,1.0),值越小,识别出来的结果中,拉花变形程度越低,但增加误识别的概率;值越大,识别出的影像拉花范围越小,精确度越高,但增加漏识别的概率。

Double
道路拉花 是否进行道路拉花检测。 Boolean
道路线数据

开启道路拉花选项时可用。

设置用于道路拉花检测的道路线数据集。支持 ShapeFile、GeoJSON 格式。

String
采样点间隔

开启道路拉花选项时可用,默认值为 15.0,单位 m。

先对道路线数据集进行采样,用采样的结果点数据集进行形变分析。

Double
道路缓冲半径

开启道路拉花选项时可用,默认值为 3.0,单位 m。

设置检测结果面数据集的缓冲半径,值越大,检测结果越明显。

Double
形变阈值

开启道路拉花选项时可用,默认值为 0.2

当检测出的变形程度大于设定的阈值时,标记为拉花、形变区域。取值范围为(0,1.0),值越小,识别出来的结果中,拉花变形程度越低,但增加误识别的概率;值越大,识别出的影像拉花范围越小,精确度越高,但增加漏识别的概率。

Double
建筑物拉花 是否进行建筑物拉花检测。 Boolean
建筑物区域

开启建筑物拉花选项时可用。

设置影像中的建筑物区域的面数据。支持 ShapeFile、GeoJSON 格式。

String
形变阈值

开启建筑物拉花选项时可用,默认值为 0.5

当检测出的形变程度大于设定的阈值时,标记为拉花、形变区域。取值范围为(0.4,1.0),值越小,识别出来的结果中,拉花变形程度越低,但增加误识别的概率;值越大,识别出的影像拉花范围越小,精确度越高,但增加漏识别的概率。

Double
最小异常栅格个数

开启建筑物拉花选项时可用,默认值为 20

当拉花、变形区域的像元个数大于或等于设定的阈值时,保留检测结果,反之舍弃该区域。

Integer
输出目录 设置检测结果数据所存放的文件路径。山体拉花、道路拉花、建筑物拉花的检测结果数据集名称分别为:MountainDeformation、RoadDeformation、BuildingDeformation。 String
