使用说明

海图符号化是 SuperMap 海图浏览的重要功能之一，通过设置海图属性参数，可以控制海图的符号化风格、颜色模式、符号和边界类型等，以实现更加精确、适应不同场景的海图显示效果。此设置有助于提升海图的可读性和导航准确性。

操作步骤

1. 将需要浏览的海图分组加载到地图窗口中。
2. 选择海图选项卡 -> 海图属性分组 -> 点击海图属性按钮。右侧将弹出海图属性面板，展开显示设置组。
3. 显示设置组中包含以下选项：

• 显示类别：不同应用场景下，选择适当的显示方式可使海图数据呈现更符合需求的效果。

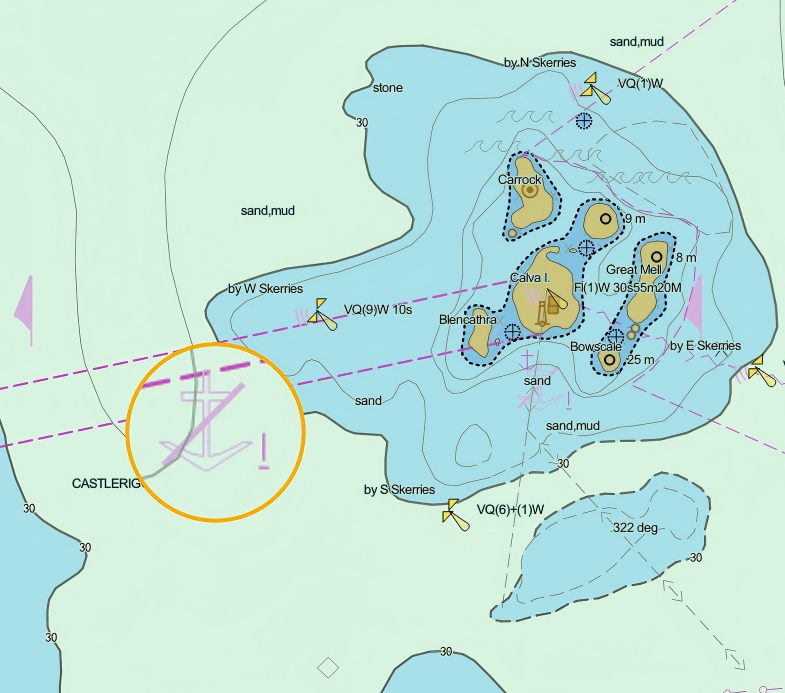

  • 海图符号化：依据 S-52 电子海图显示规范显示海图，确保符号符合行业标准。
  • NONE：以普通点线面方式显示地图数据，不进行符号化处理。
• 字体名称：选择用于显示的字体样式，默认为等线 Arial 字体。
• 字体大小：可选择或自定义输入字号。
• 颜色模式：切换颜色模式可以根据环境光线条件提高海图的细节分辨率，确保安全导航。
  • 白昼：默认模式，适合日间光照条件下，提供较好的视觉效果。
  • 晨昏：适应晨昏光线条件，缓解视觉疲劳。
  • 夜晚模：优化夜间光线环境下的视觉体验。

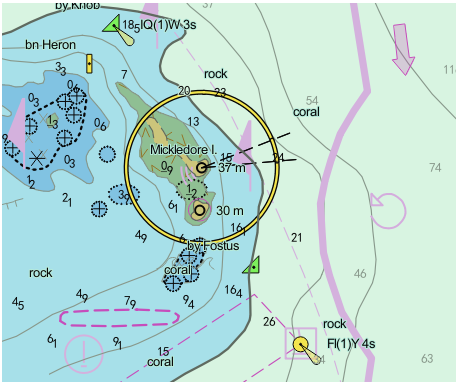

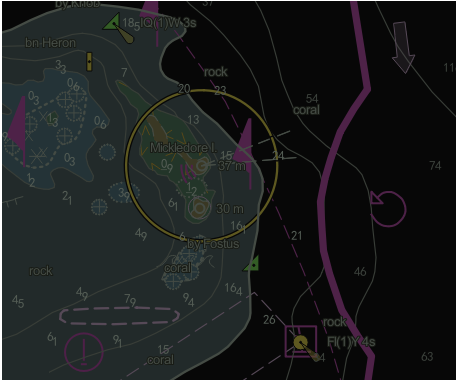

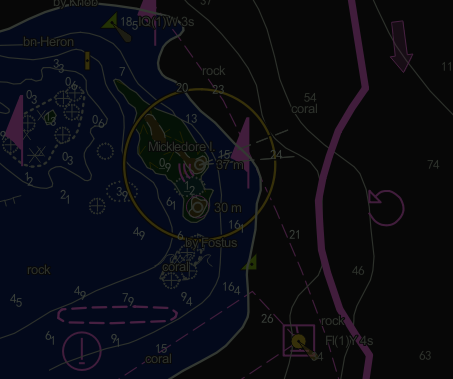

白昼模式的显示效果	晨昏模式的显示效果	夜晚模式的显示效果

• 符号类型：提供不同的符号类型以满足不同需求和使用习惯。
  • 简单海图符号：以简单形式显示点符号，简洁明了。
  • 传统海图符号：按照传统方式显示点符号，符合航海标准。

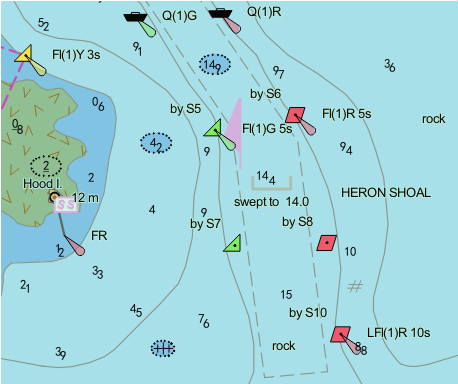

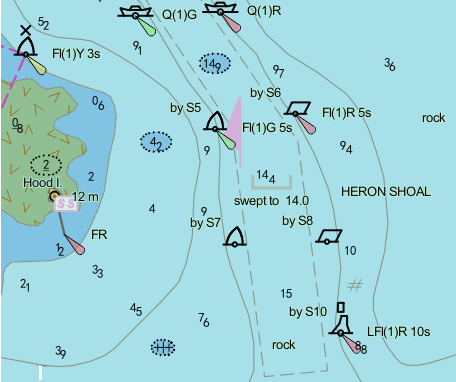

简单海图符号的显示效果	传统海图符号的显示效果

• 边界类型：边界类型的设置影响区域显示的精确性与美观度，适用于不同使用场景
  • 普通边界：以普通样式显示区域边界。
  • 符号化边界：以符号化形式显示区域边界，更直观。

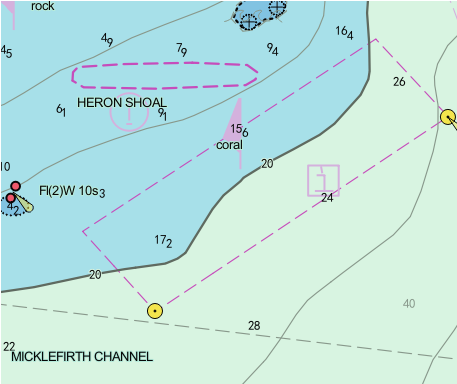

普通边界的显示效果	符号化边界的显示效果

• 比例尺缩放：

  • 编辑比例：在海图数据集的分组属性中，编辑比例尺表示海图分组在地图窗口中显示时的最小比例尺。您可以在工作空间管理器中右键点击海图分组，选择属性，在右侧弹出的属性面板中查看编辑比例信息。

  • 比例尺缩放：表示在显示时原比例尺被缩放的倍数。例如，某海图分组的原编辑比例为1:80,000，默认缩放系数为0.05，缩放后比例尺变为1:1,600,000。只有当地图窗口的比例大于缩放后的比例时，该海图内容才会显示，如下图所示。

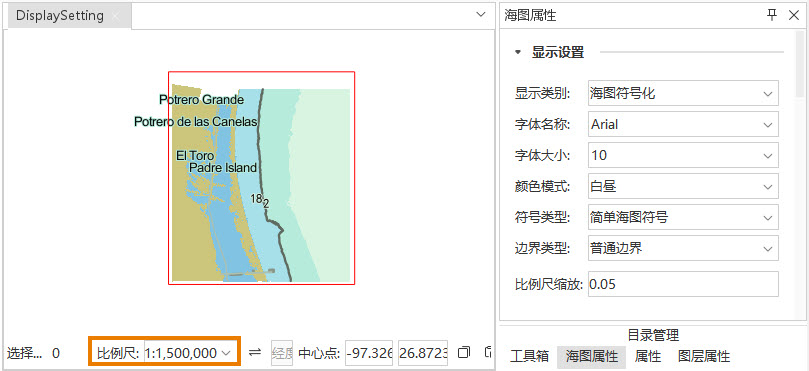

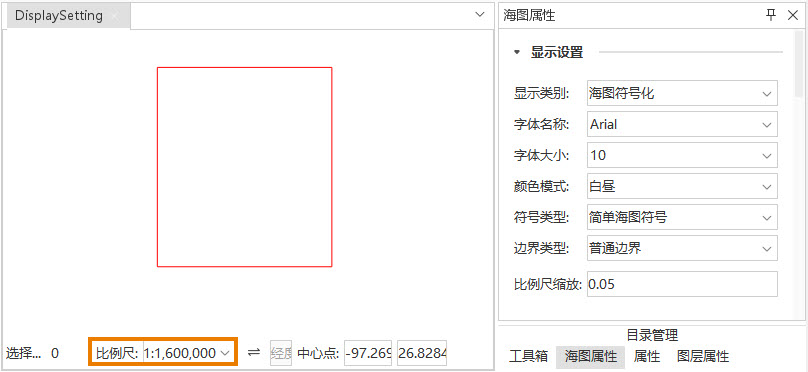

显示时大于缩放后比例尺的显示效果	显示时小于等于缩放后比例尺的显示效果
