使用说明

在电子海图显示系统（ECDIS）中，水深显示设置是保障船舶导航安全的重要功能之一。这些设置通过控制海图中等深线和水深点的显示，帮助航海者在不同水域中精准判断船舶的航行安全性。

水深显示设置的核心包括“1水深点”+“3等深线”共四个关键参数：（点）安全水深和（线）安全等深线、浅水等深线、深水等深线。

1. 安全水深（Safety Depth）

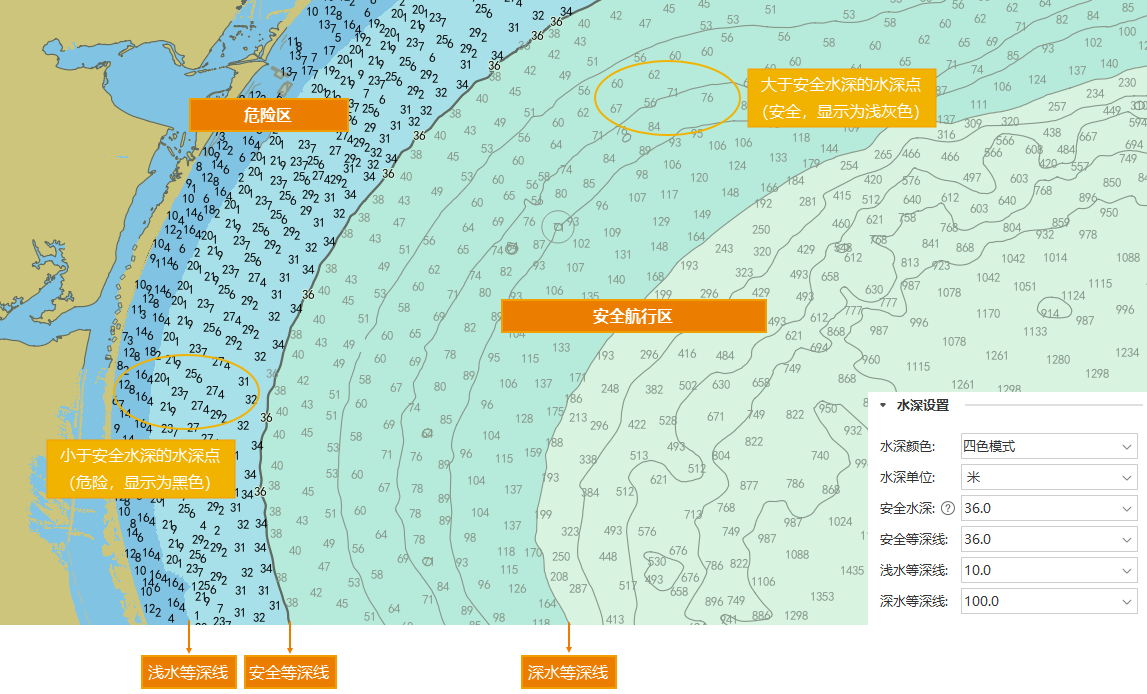

   安全水深是唯一一个针对水深点的显示设置，直接影响海图中水深点的显示方式。小于安全水深的危险水深点会显示为黑色加粗字体，而大于安全水深的安全水深点则显示为浅灰色。

   由于水深大于安全等深线的“安全区域”也可能存在例如暗礁等水深较浅的位置，因此显示不安全的水深点对安全航行起到重要的辅助作用。航海者需要合理设置安全等深线和安全水深（通常安全水深=安全等深线），两者共同显示，确保船舶安全行驶。

2. 安全等深线（Safety Contour）
   安全等深线是最关键的水深参数，它将安全区域与危险区域区分开来，是船舶导航的主要参考。

   在海图显示中，安全等深线通常以加粗线条表示，线条的浅色一侧为安全区域，适合船舶通行；而线条的深色一侧为危险区域，通常不建议船舶进入。在两色和四色模式下，安全等深线都发挥着至关重要的作用。

3. 浅水等深线（Shallow Contour）
   浅水等深线在四色模式中显示，标识出一个缓冲区域，介于安全等深线和更浅水域之间。

   虽然这些区域的水深小于安全等深线，但在特定情况下（如靠近港口或狭窄航道）船舶可以短暂航行。浅水等深线的显示帮助航海者识别这些潜在的通行区域，从而灵活应对各种航行环境。

4. 深水等深线（Deep Contour）
   深水等深线通常设置为船舶实际吃水的两倍，以标识深水区。

   这些区域在四色模式下以最浅色显示，表明这里是安全的行驶区域。航海者可以根据需求调整深水等深线的值，例如将其设置为能安全抛锚的最大水深，从而满足特定的航行需求。

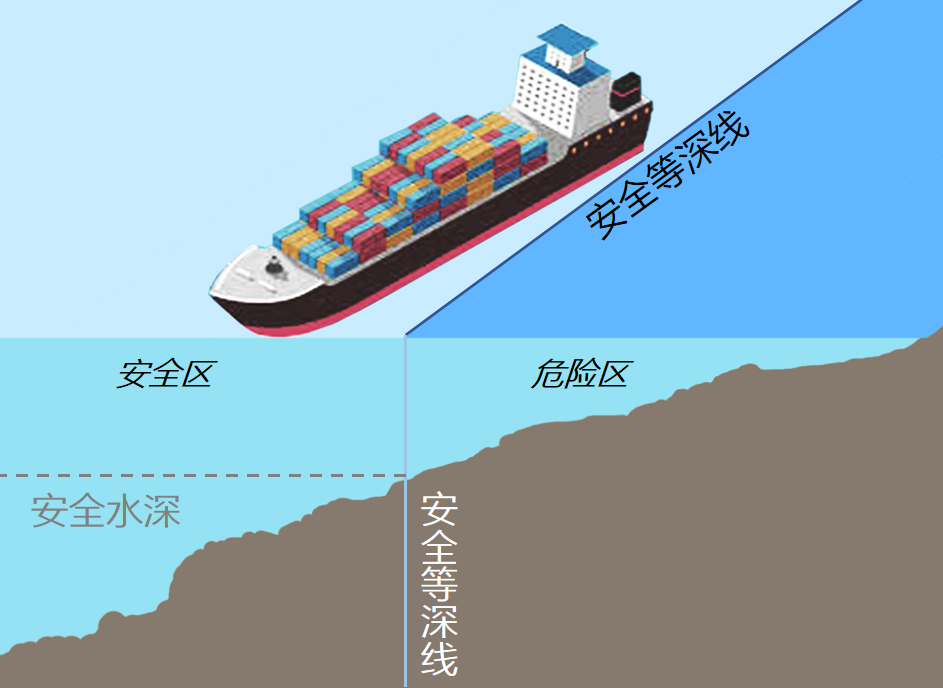

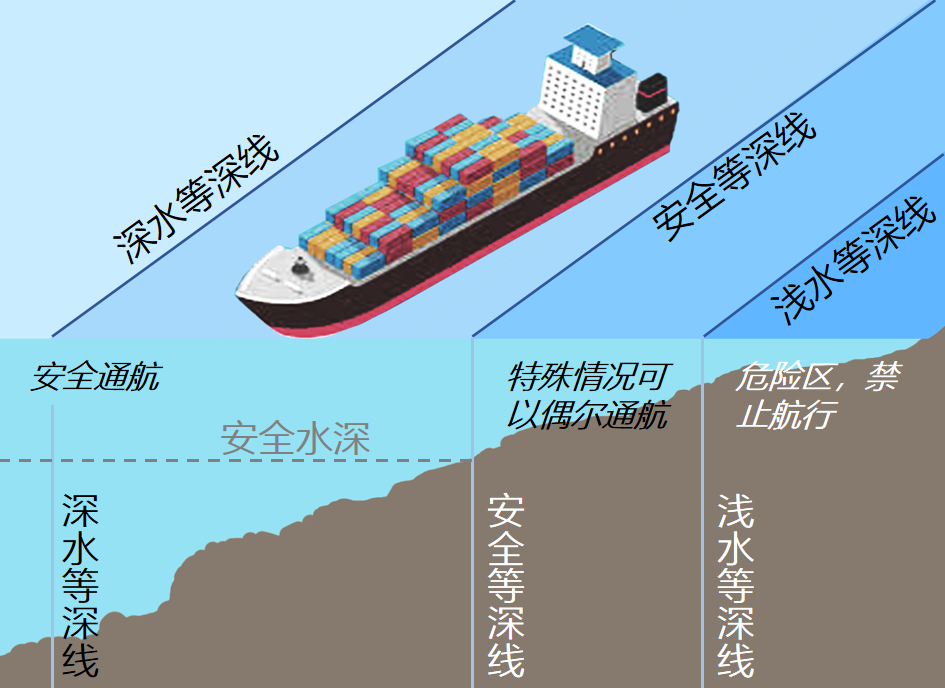

海图水深设置相关参数 - 四色模式	海图水深设置相关参数 - 两色模式

通过调整这些参数，航海者能够根据不同的航行需求和环境条件，在电子海图中优化水深信息的显示，从而提高导航的安全性和效率。这些设置在开阔水域和复杂水域中具有不同的应用场景，确保在各种航行条件下都能提供有效的导航支持。

操作步骤

1. 将需要浏览的海图分组加载到地图窗口中。
2. 选择海图选项卡 -> 海图属性分组 -> 点击海图属性按钮。右侧将弹出海图属性面板，展开水深设置组。



3. 显示设置组中包含以下选项：

• 水深颜色
  • 两色模式：以安全等深线划分深浅两种颜色；特点是清晰明了，适合开阔水域使用。
  • 四色模式：以“3等深线”划分四种颜色；虽然四色模式增加了阅读难度，但信息更丰富，适合在复杂水域使用。

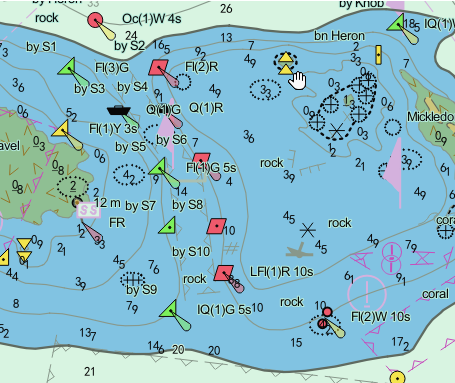

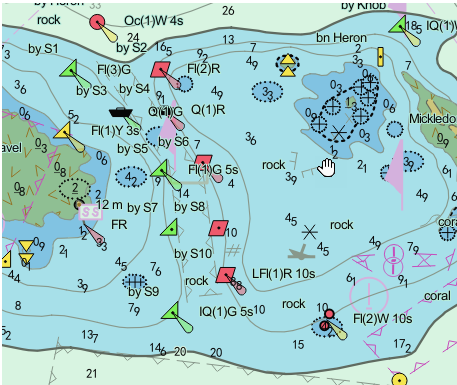

两色模式的显示效果	四色模式的显示效果

• 水深单位：在下拉列表中选择海图显示水深的单位。单位有分米、米、英寸。
• 安全水深：在下拉列表中选择水深点的值；或直接在组合框中输入安全水深的值。
• 安全等深线：在下拉列表中选择安全等深线的值；或直接在组合框中输入安全等深线的值。

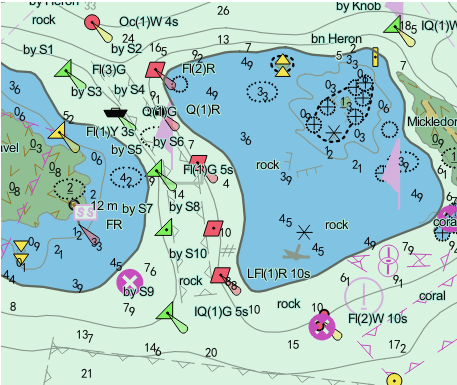

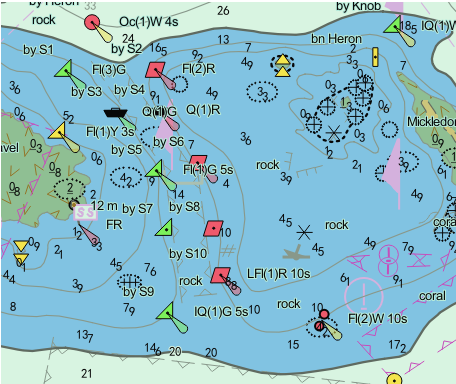

安全等深线为5米的显示效果	安全等深线为20米的显示效果

• 浅水等深线：在下拉列表中选择浅水等深线的值；或直接在组合框中输入浅水等深线的值。
• 深水等深线：在下拉列表中选择深水等深线的值；或直接在组合框中输入深水等深线的值。
