使用说明

物标要素显示控制能够帮助用户管理海图中物标的可见性和可选择性，从而简化地图信息、提高浏览和操作效率。例如，当需要将陆地与海图结合使用时，可以隐藏不相关的陆地区物标，从而实现更清晰的图层显示；通过控制物标的选择状态，可以避免选择不必要的物标，从而提高操作的精准性和效率。

• 可显示：控制物标要素在地图窗口中的可见性。
• 可选择：控制物标要素是否可以被选中，从而进行进一步操作。

操作步骤

1. 需要浏览的海图分组加载到地图窗口中。
2. 选择海图选项卡 -> 海图属性分组 -> 点击海图属性按钮，弹出右侧的海图属性面板。

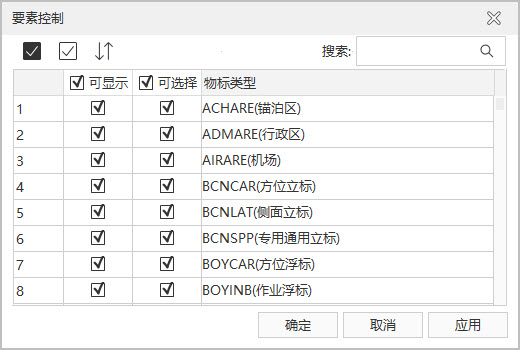

3. 在过滤设置区域点击要素控制按钮，打开要素控制对话框。



4. 要素控制对话框工具条按钮：

   • 全选：选中列表中的所有记录。

   • 反选：取消已选记录，选中未选的记录。

   • 重置：恢复对话框设置为初始状态（不影响搜索结果）。

5. 对物标类型的设置：

   • 可显示：控制物标要素在当前地图窗口中的可见性。可根据需求自定义物标要素的可见性，将不相关的物标隐藏。默认情况下，所有物标要素均为可见状态。

     例如，在制作海图数据时，海洋与邻接的陆地信息通常会一起绘制，而在实际使用时可能需要与陆图结合，这时可将描述陆地的物标隐藏，达到期望的显示效果。

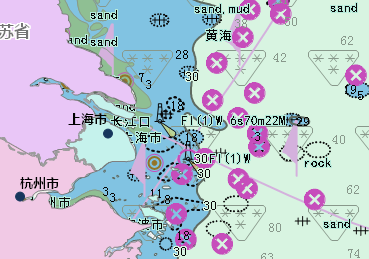

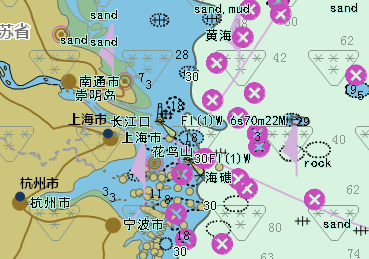

     如图所示，左图中未隐藏陆地区物标，导致陆图被完全遮盖，用户无法查看相关信息；右图中设置陆地区物标为不可见后，可同时显示海图和陆图信息。

   • 可选择：用于控制物标要素在当前地图窗口中是否可被选中，以便对选中的物标类型进行进一步操作。默认情况下，所有物标要素均可选中。

     由于海图的物标要素是叠加在一张图上的，选择一个或多个物标时可能会同时选中多个要素，增加操作复杂性。因此，可以取消不需要查看的物标的“可选择”状态，便于准确地选择和编辑目标物标的属性信息。

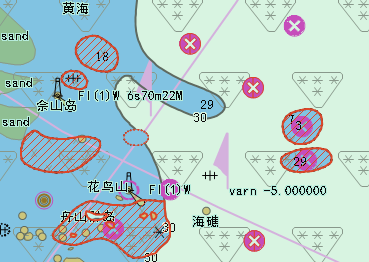

     如下图所示，左图为默认状态下选择障碍物物标的示意图，右图为仅设置障碍物为可选时的示意图。

   • 物标类型：显示当前地图窗口内所包含的全部物标要素类型。
