物标对象属性编辑
使用说明
物标属性描述了物标的特性，编辑物标对象属性是确保海图生产符合规范、增强导航安全性和准确性的关键步骤。绘制完成特征物标后，需为其分配相应的属性值。不同类型物标的属性信息有所差异，S-57 物标属性数据字典中存储了 S-57 标准附录 A 的物标类目说明，包括属性名称、代码、类型、期望输入值等。
操作步骤

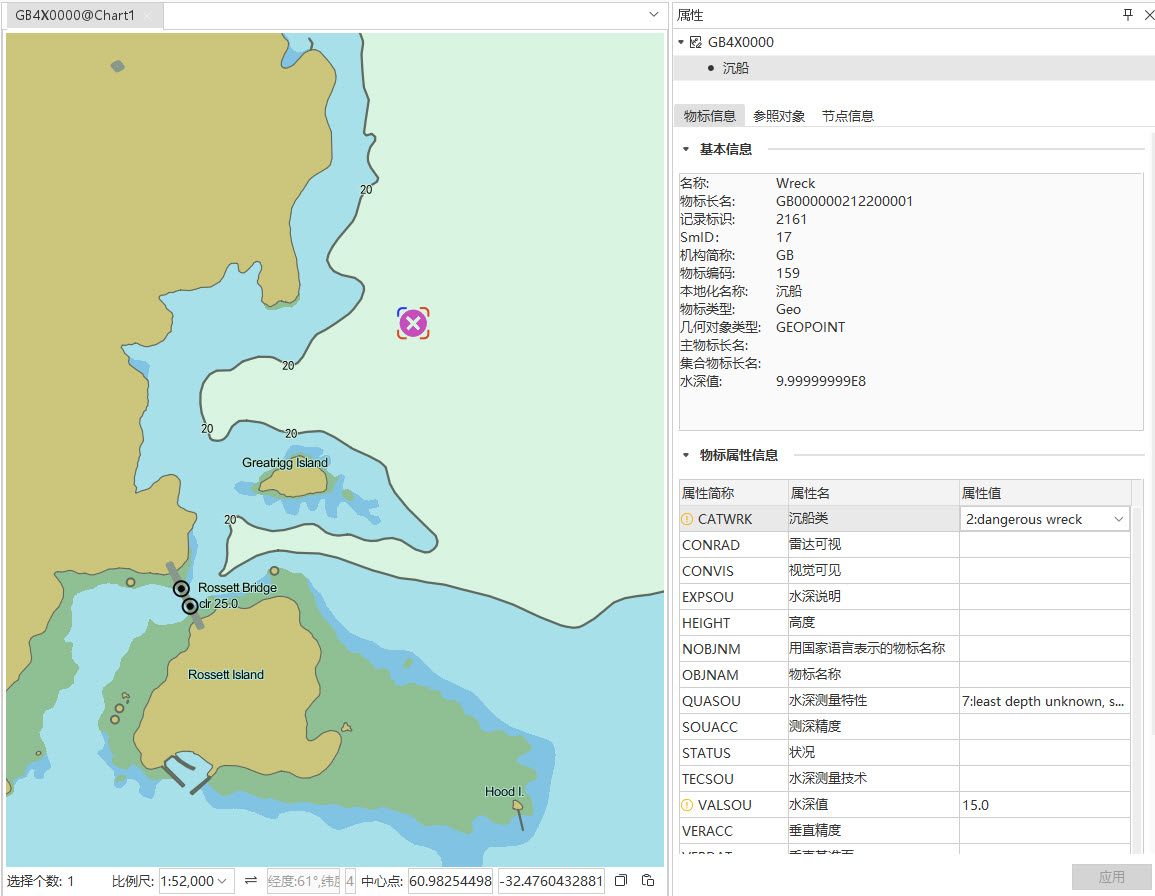

在可编辑海图分组中，选中一个或多个物标对象，右键选择属性，打开右侧属性面板。属性面板包括以下部分：
- 物标信息：显示物标基本信息（如名称、记录标识等）和物标属性信息（如属性简称、属性名、属性值），可修改属性值。
-
参照对象：展示选中物标对象的边界信息，包括对象标识、边界方向、边界类型和掩码类型等。选中列表中的对象时，地图窗口会自动定位并高亮显示。
- 对象标识：由矢量记录标识符字段（VRID）的两个子字段 RCNM 和 RCID 连接而成。其中，RCNM 占 2 字符，用以区分空间物标的类型，以“VI”表示“孤立节点”，“VC”表示“连接节点”，“VE”表示“边”；RCID 为10个字符的数值。
- 边界方向：指特征物标对线状空间物标对象方向的参照方式，公有正向、反向、与方向无关三种。正向是指与线空间物标对象的节点次序方向一致；反向是指与线空间物标对象的节点次序方向相反。
- 边界类型：该参照边的边界类型，有外部边界和内部边界两种。
- 掩码类型：用于指示参照边的显示方式，包括屏蔽、显示或与掩码无关。
- 设置：可配置水平基准面（HORDAT)、位置精度（POSACC）和位置性质（QUAPOS）等属性。
- 节点信息：构成物标对象的节点详情，包括对象信息和节点信息。
- 对象信息：展示选中对象的类型、子对象总数、当前子对象及总节点数。
- 节点信息：节点信息以表格形式显示当前子对象的节点信息，每条记录对应子对象的一个节点，信息内容为节点的坐标信息，坐标单位为度。可添加、插入或删除节点，支持导出节点信息为 CSV 文件。
