SuperMap iMaritimeEditor 是一款用于浏览、创建、编辑和生产符合标准的电子海图的软件。本指南将以实例展示如何从普通的空间数据入手，通过标准化处理生成符合海图数据标准的 .000 文件。以下是生产一幅海图的关键步骤：

1. 导入源空间数据

   • 创建数据源：工作空间管理器 -> 数据源节点右键菜单 -> 选择新建文件型数据源...，输入本地数据源的名称为 ChartTestData，结果文件夹中将生成 ChartTestData.udbx 文件，用于存储用来制作电子海图的源空间数据。
   • 导入数据：在 ChartTestData 节点右键选择导入数据集...，在弹出对话框中的工具条栏第二个按钮添加文件夹下拉项中，选择 File GeoDatabase Vector 文件夹。选择产品包根目录/templates/Chart/Data/02_NewChart 下的文件夹数据 Datas.gdb，参数默认。执行导入后将得到五个数据集：点数据集 Depth（水深点）、面数据集 SeaArea（水域）、线数据集 RoadWay（道路）、面数据集 Buildings（居民地）、面数据集 LandArea（陆地区）。

2. 创建海图分组

   • 导入图幅范围数据：工作空间管理器 -> 数据源节点右键菜单 -> 打开文件型数据源...，选择产品包根目录/templates/Chart/Data/02_NewChart 下的chartRegion.shp，可以得到一个名为 chartRegion 的数据源。将面数据集 chartRegion 添加到新地图窗口，将会显示三个矩形图幅。
   • 创建可编辑海图分组：ChartTestData 节点右键菜单 -> 新建数据集... -> 可编辑海图分组...，关键参数设置如下，其它参数可默认：
     • 特征标识序列：选择弹窗上的“创建特征标识序列...”符号，参数可默认，详细参数说明请查阅创建特征标识序列。
     • 范围设置：选择自定义范围下拉项中的选择对象，选择当前窗口中面数据集 chartRegion 位于中间位置的图幅。
     • 数据编辑比例尺：设置为 20000。
   • 在 ChartTestData 中将得到一个可编辑海图分组 CN200000，该分组用于管理符合 S-57 数据标准的海图数据。

3. 物标追加

   • CN200000 节点右键菜单 -> 物标追加...，添加 ChartTestData  数据源下的 5 个数据集，并进行源数据与海图物标间的类型和字段映射关系设置：
     • Depth，物标类型为 SOUNDG，字段设置中将目标字段 Depth 的源字段设置为 Z；
     • SeaArea，物标类型为 SEAARE，字段设置默认；
     • RoadWay，物标类型为 ROADWY，字段设置默认；
     • Buildings，物标类型为 BUISGL，字段设置默认；
     • LandAre，物标类型为 LNDARE，字段默认；

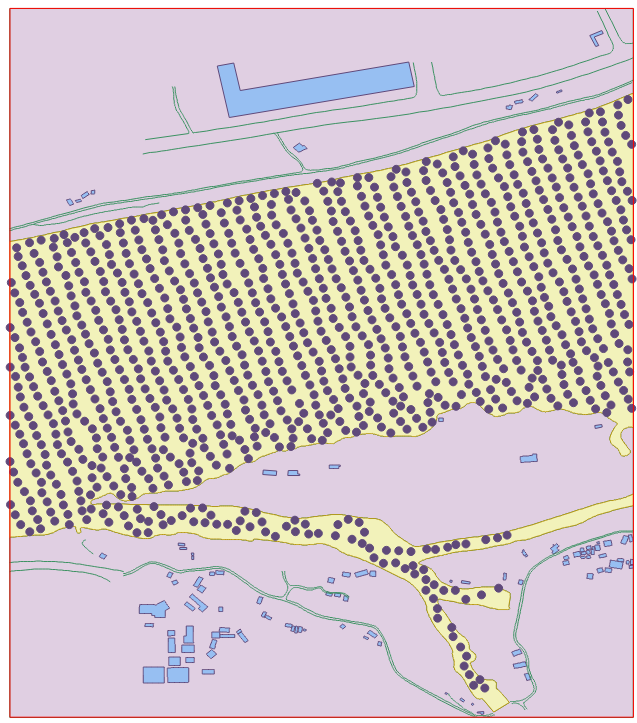

   • 追加特征数据集完成后，CN200000 节点下会包含水深、海域命名水域、陆地区、道路、单体建筑物这五个子数据集（特征数据集），这些特征数据集符合 S-57 数据标准，包括数据集类型、物标简称、数据集字段结构等；您可以双击 CN200000 分组将其添加到地图窗口中预览，效果如下图：



4. 拓扑检查

   • 拓扑检查是数据检核的基础步骤。在海图选项卡 -> 数据检查与拓扑分组 -> 选择拓扑检查与构建，发现拓扑错误后，弹出拓扑关系构建对话框，选择是。

   • 构建完成，界面下方的输出窗口将会显示：分组“CN200000”拓扑构建成功。

5. 数据共享

   • 为防止误修改数据，可在导出数据之前先将可编辑海图分组转换为不可编辑海图分组。右键工作空间管理器中的 CN200000 分组，选择生成不可编辑海图分组...，将会在数据源ChartTestData 中生成 CN200000_20000 不可编辑海图分组。
   • CN200000_20000 节点右键菜单 -> 导出海图数据，参数默认，选择目标文件位置，得到 CN200000.000 文件。

通过以上步骤，您可以快速实现从普通空间数据到标准化 .000 海图文件的生产。更系统的介绍请参考海图数据生产流程。

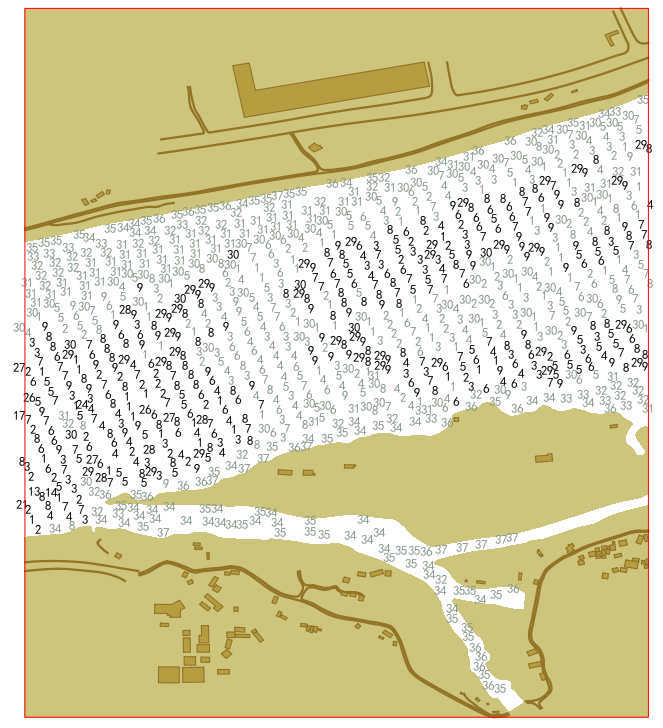

完成海图生产后，在海图选项卡 -> 显示设置组中，将显示类型设置为其他和海图符号化，查看 S-52 标准显示效果，如下图所示。详细显示设置说明请查看海图浏览。
