创建可编辑海图分组

使用说明

生产一幅新的海图，需要创建一个新的可编辑海图数据集分组，创建成功后，在相应的数据集分组中，仅包含在创建时输入的信息。

操作步骤

以在 Chart 数据源中新建 CN5X0000 海图数据集分组为例，介绍创建海图分组的具体操作：

  1.  在工作空间管理器中，单击 Chart 数据源结点右键，选择新建数据集... -> 可编辑海图分组...，或点击海图选项卡-> 海图数据管理组 -> 新建分组，弹出创建可编辑海图分组对话框。在对话框中设置以下信息：
    • 数据源：单击右侧下拉按钮，选择 Chart 为海图数据集分组存放的数据源。
    • 数据标准：默认为 S-57(3.1)，即 IHO 于2000年11月发布的3.1版本，是当前有效的 S-57 标准。根据需要，标准可切换为 CJ-57(JTS 195-3-2019)，即交通运输部于2019年8月发布的《内河电子航道图技术规范》，标准代码为 JTS 195-3-2019。
    • 特征标识序列：为数据分组指定 FIDN，当物标对象被创建后，相应的 FOID 也被创建并分配给物标对象。单击右侧下拉按钮，选择一个特征标识序列。若在创建可编辑海图分组前，未创建特征标识序列，可单击对话框中的 按钮，创建特征标识序列。
    • 特征标识区分号：即 FIDS，是组成特征物标标识符（FOID）的重要部分。在此处可为创建的海图数据集分组分配特征标识区分号，将其设置为 1，取值范围为 1~ 65534。

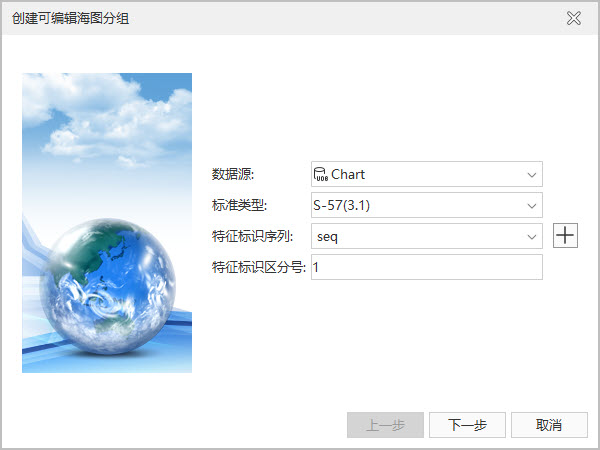

    创建可编辑海图分组：第1步
  2. 完成第一步的参数设置后，单击下一步，设置数据范围，分别在左、下、右、上四个文本框中，输入数据范围左上、右下两点的经纬度，如输入：左：120°，下：31.8°，右：120.5°，上：32°。

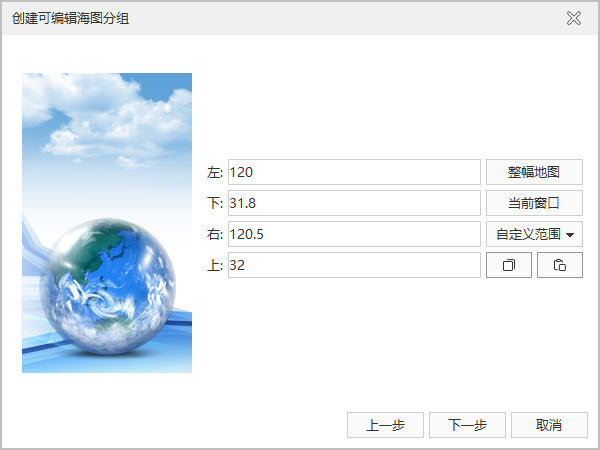

    创建可编辑海图分组：第2步
  3. 完成第二步的范围设置后，单击下一步按钮，在弹出的对话框中，设置下列参数：

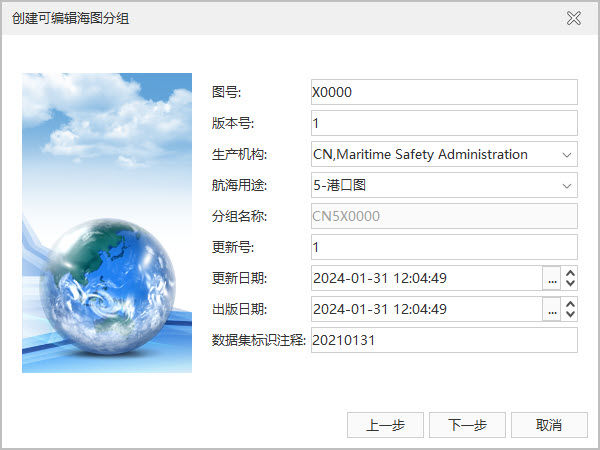

    创建可编辑海图分组：第3步
    • 图号：是分组名称组成的重要部分之一，可设置为五个任意字母或数字等 ASCII 码的字符。在此设置图号为 X0000。
    • 版本号：当一个 S-57 文件（000文件）最初生成时，版本号设为 1。版本号每出新版本则依次增加 1。在此设置版本号为 1。
    • 生产机构：即生产该海图数据的机构。具体生产机构代码可参阅 IHO 生产机构代码表，例如，中国海上安全监督局的机构编码为 CN。
    • 航海用途：电子海图的用途和分类根据船舶航行、航道维护及生产需求确定，不同标准下的电子海图对用途类型有不同的划分。以下为 S-57 和 CJ-57 标准下的分类与比例尺范围：
      • S-57 标准将电子海图划分为六种航海用途，具体分类及比例尺范围如下：
        标识 航海用途 比例尺范围 可用的编辑比例尺(1:)
        1 概要 ≤1:150万 >300万、150万
        2 一般 1:35万~1:149万 70万、35万
        3 沿海 1:9万~1:34.9万 18万、9万
        4 入口 1:22000~1:8.9万 45000、22000
        5 港口 1:4000~1:21999 12000、8000、4000
        6 锚泊 >1:4000 <3999

      • CJ-57 内河电子航道图包括水域概要图、航道概要图和内河航道图等 10 种航海用途，具体划分原则可参照下表：

        标识 航海用途 比例尺范围 可用的编辑比例尺(1:)
        1 水域概要图 1:20万 >300万、150万
        2 航道概要图 1:5万~1:20万 70万、35万
        3 沿海 1:9万~1:34.9万 18万、9万
        4 入口 1:22000~1:8.9万 45000、22000
        5 港口 1:4000~1:21999 12000、8000、4000
        6 锚泊 >1:4000 <3999
        7 内河航道图 1:2000~1:5万
        8 内河港口图 1:2000~1:1万
        9 内河锚泊图 1:1000~1:5000
        A 叠加图 适应被迭加图的比例尺
    • 分组名称：用于显示该幅海图对应的 S-57 文件（000 文件）的文件名，海图数据集分组名称由“生产机构编码+航海用途+图号”组成，例如“CN5X0000”其生产机构编码为：CN，航海用途为：5-港口，图号为：X0000。
    • 更新号：一个新的 S-57 文件（000 文件）的更新号定为1。与新的 S-57 文件相关的第一个更新文件的更新号为 2。更新号每连续的更新依次增加 1，可根据待制作的电子海图的版本号进行修改。
    • 更新日期：对 S-57 文件数据的更新必须在此日期或之前进行。单击右侧下拉按钮，在日期面板中选择更新日期即可。
    • 出版日期：该日期为数据制作者提供可用数据的日期。单击右侧下拉按钮，在日期面板中选择更出版日期即可。
    • 数据集标识注释：可在此输入数据集标识的注释信息，该文本框只能输入 ASCII 类型的字符，即字母和数字等，如输入数据集分组创建日期“20240131”为注释信息。
  4. 完成第3步的参数设置后，单击下一步按钮，在弹出的对话框中进行参数设置。

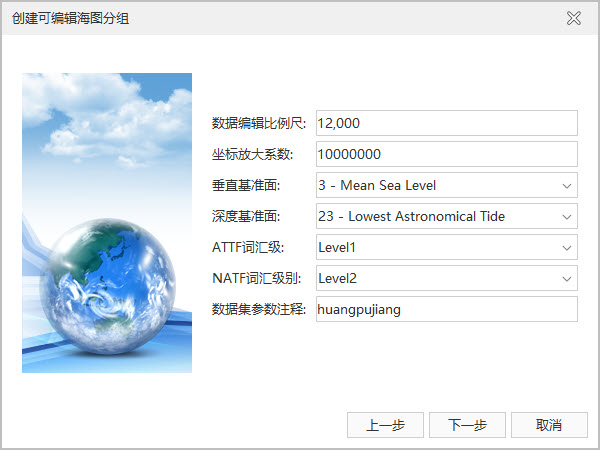

    创建可编辑海图分组：第4步

    对话框中各种各参数的介绍和设置如下所示：

    • 数据编辑比例尺：是指制作该海图数据时所使用的比例尺的分母值。在第3步设置的航海用途为港口，则数据编辑可使用的比例尺为1:12000，设置数据编辑比例为12000。
    • 坐标放大系数：是指将坐标值由浮点变为整数的乘数因子。按默认设置即可。
    • 垂直基准面：是指海图所标注的各个高程的起算面。应用程序提供了31个可选择的基准面，用户可根据当前海图数据所属的基准面进行选择。此处选择“3-Mean Sea Level”基准面。
    • 深度基准面：是指海图所标注的水深的起算面。应用程序提供了31个可选择的基准面，用户可根据当前海图数据所属的基准面进行选择。此处选择“23-Lowest Astronomical Tide”基准面。
    • ATTF词汇级：是指特征记录属性字段（ATTF）的属性值所使用的字符等级。S-57 标准规定 ATTF 词汇级应为 0 级或 1 级。0级即 ASCII 文本，1级即 ISO 8859 第一部分，拉丁字母 1 系列，1 级字符集可直接用于几乎所有的计算机系统。单击右侧下拉按钮，选择Level1。
    • NATF词汇级：是指特征记录国家属性字段（NATF）的属性值所使用的字符等级。S-57 标准规定 NATF 词汇级可使用 0、1、2 三个词汇级别。0级和1级与ATTF的定义一致，2级即通用字符集，它包括几乎所有语言，包括拉丁字符、希腊语、中文、日文等。单击右侧下拉按钮，选择Level2。
    • 数据集参数注释：可在此输入数据集参数的注释信息，该文本框只能输入 ASCII 类型的字符，即字母和数字等，如输入该海图数据地名为参数注释信息：huangpujiang。
  5. 完成第4步的参数设置后，单击下一步按钮，在弹出的对话框中可浏览前4步对数据集分组所设置的所有参数。
  6. 单击完成按钮，即可完成名为CN5X0000的可编辑海图数据集分组的创建，分组中会默认创建三个ENC电子海图必备的元物标(M_COVR，M_NSYS，M_QUAL)所对应的数据集，分别为：覆盖范围、航海标志、数据质量三个数据集。
