点符号风格设置(地图和布局)

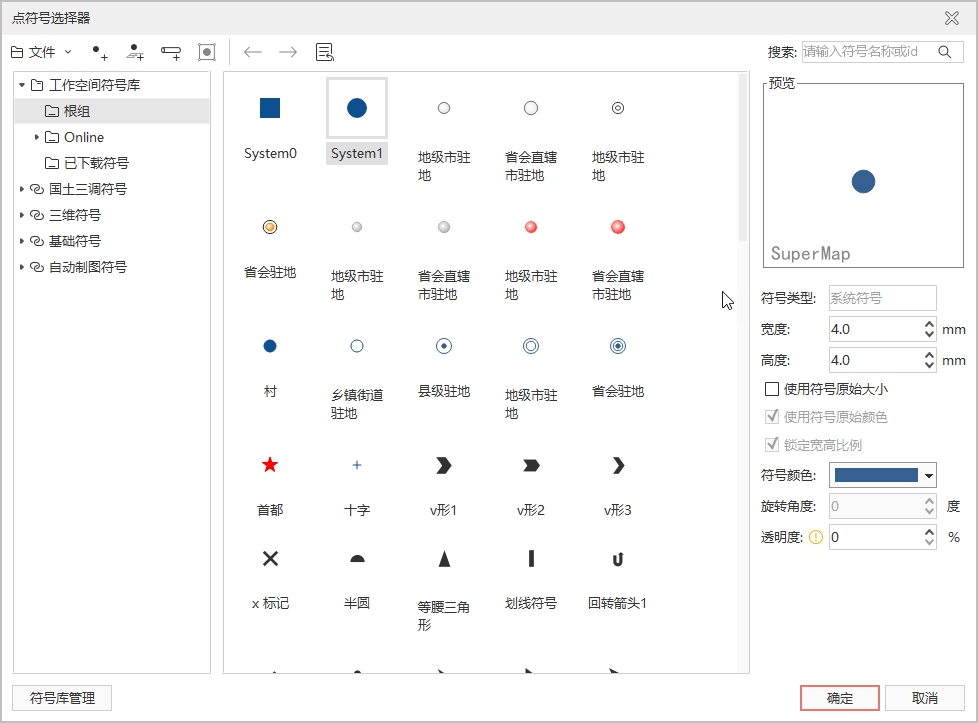

如下图所示,符号库窗口当前所加载的为点符号库。

符号库窗口符号风格设置区域中的预览区来预览用户所设置的符号风格。

符号类型显示所选符号的类型。

在符号库窗口符号风格设置区域中,可以设置选中点符号的风格样式,下面介绍如何通过符号库窗口设置点符号:

  1. 选择点符号:在点符号选择器中,选中所需符号。
  2. 设置符号的显示风格:
    • 宽度:设置点符号的宽度。用户可以在其右侧的数字显示框中输入数值;也可以点击数字显示框右侧的箭头,使用弹出的滑块调整符号的宽度。单位:0.1mm。
    • 高度:设置点符号的高度。用户可以在其右侧的数字显示框中输入数值;也可以点击数字显示框右侧的箭头,使用弹出的滑块调整符号的高度。单位:0.1mm。
    • 使用符号原始大小:勾选上该复选框后,符号大小默认宽度和高度为6.0mm且不可修改。
    • 使用符号原始颜色:勾选上该复选框后,符号颜色默认为符号初始颜色且不可更改,该复选框只有SVG符号可使用。
    • 锁定宽高比例:该复选框用于设置是否在改变符号宽度或符号高度时,固定符号宽度与高度的比例。系统默认为勾选该复选框。若勾选该复选框,则无论对符号宽度和符号高度两个参数中的哪一项进行设置,另一项会相应改变。
      注意事项:
      • 此项设置系统符号不可用,即系统符号的宽高比例都固定。
    • 符号颜色:设置点符号的颜色,点击其右侧的下拉按钮,用户可以在弹出颜色面板中选取默认颜色,或自定义其他颜色。
    • 旋转角度:设置点符号的旋转角度值,用户可以在其右侧的数字显示框中输入数值来设置;也可以点击数字显示框右侧的箭头,使用弹出的滑块来调整角度数值。 点击Enter (回车)键或当该文本框失去焦点时,即可应用点符号角度的设置。
      • 旋转角度为正值时,为逆时针旋转;否则为顺时针旋转;
      • 点符号旋转角度的数值精度为1,单位为度。
    • 透明度:设置点符号的透明效果。用户可以在其右侧的数字显示框中输入数值来设置;也可以点击数字显示框右侧的增加减少按钮来调整透明度。透明度的数值为 0 至 100 之间的任意一个整数,0 代表完全不透明;100 代表完全透明。
  3. 设置完成后,点击符号库窗口中的确定按钮,即可应用所做的符号设置。
注意事项:
  • 当点图层设置风格时,如果使用的点符号为 TrueType 字体时,不支持设置宽高值不相等的符号大小,即符号宽高比例始终为1:1。当用户设置了宽高值不相等的符号大小时,系统自动将符号大小的宽高值取为相等的值,并且都等于用户所指定的高度值。
