填充符号风格设置

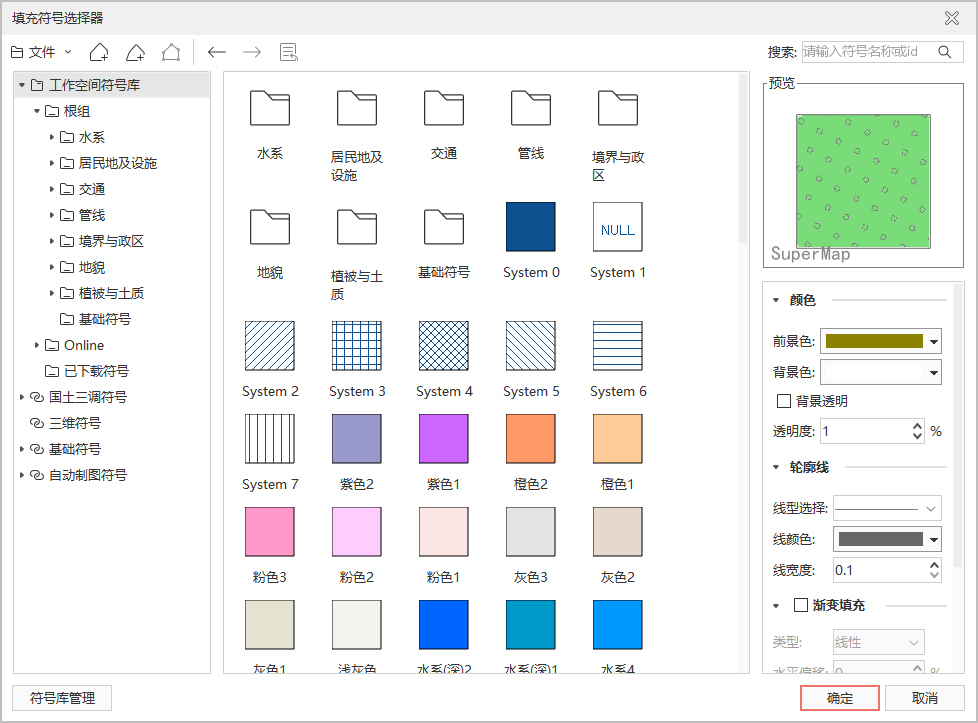

如下所示,符号库窗口(风格设置窗口)当前所加载的为填充符号库,下面介绍如何通过符号库窗口设置填充符号:
- 选择填充符号:在填充符号选择器中,选中所需符号。
- 设置符号的显示风格:
符号库窗口符号风格设置区域中的预览区来预览用户所设置的符号风格。
在符号库窗口符号风格设置区域中,可以设置选择的填充符号所使用风格样式,包括以下几方面:
颜色:设置符号颜色。
- 前景颜色:设置填充符号填充内容的颜色,单击其右侧的下拉按钮,用户可以在弹出颜色面板中选取默认颜色,或自定义其他颜色。
- 背景颜色:设置填充符号非填充内容的颜色,单击其右侧的下拉按钮,用户可以在弹出颜色面板中选取默认颜色,或自定义其他颜色。
- 背景透明:勾选该复选框后,填充符号的非填充内容将设置为透明效果,此时背景颜色的设置无效。
- 透明度:设置填充符号的透明效果。用户可以在其右侧的数字显示框中输入数值来设置;也可以单击数字显示框右侧的增加和减少按钮来调整透明度。透明度的数值为 0 至 100 之间的任意一个整数,0 代表完全不透明;100 代表完全透明。
轮廓线:为面图层设置轮廓线。
- 线型选择:选择所需线符号,也可以通过单机下拉菜单中的自定义按钮在弹出的线型符号选择器窗口中选择。
- 线颜色:设置线符号的颜色,单击其右侧的下拉按钮,用户可以在弹出颜色面板中选取默认颜色,或自定义其他颜色。
- 线宽度:设置线的粗细,用户可以在其右侧的数字显示框中输入数值来设置;也可以单击数字显示框右侧的增加和减少按钮来调整线宽。
渐变填充:勾选该复选框后,将使用渐变颜色作为填充符号的填充内容,此时,填充符号的填充内容为颜色,即用户在第 1 步中选中的填充符号无效。在渐变填充模式下,前景颜色和背景颜色将作为渐变的两种颜色,即渐变模式为双色渐变,从前景色渐变到背景色。

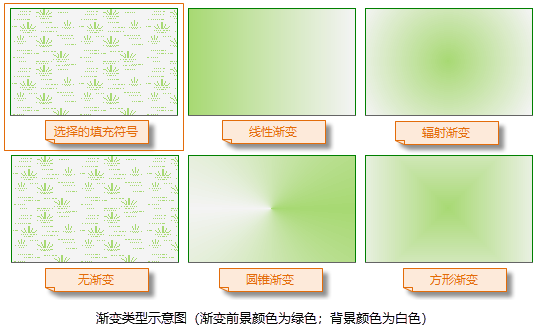

设置渐变的方式。包括以下五种方式:
- 无渐变:不使用渐变颜色作为填充符号的填充内容,而是使用第 1 步所选中的填充符号的填充内容;
- 线性:渐变为线性渐变;
- 辐射:渐变为辐射状渐变,从中心向周围渐变;
- 圆锥:渐变为圆锥体方式渐变;
- 方形:渐变为方形渐变。
水平偏移:设置渐变填充中心点相对于填充范围中心点的水平偏移百分比。用户可以在其右侧的数字显示框中输入数值来设置;也可以单击数字显示框右侧的箭头,使用弹出的滑块来调整数值。
垂直偏移:设置渐变填充中心点相对于填充范围中心点的垂直偏移百分比。用户可以在其右侧的数字显示框中输入数值来设置;也可以单击数字显示框右侧的箭头,使用弹出的滑块来调整数值。
旋转角度:设置渐变填充的旋转角度。 - 设置完成后,单击符号库窗口中的确定按钮,即可应用符号风格的参数设置。
提示:
- 当对矢量缓存图层设置图层风格时,仅支持设置三维符号。
