当需要对地面控制点进行添加/编辑以提高精度时，可使用地面控制点管理功能实现。

为了便于管理，程序通过两个独立的数据集来管理不同来源的控制点：

• 采集控制点数据集：用于管理外业采集的控制点。
• 自动生成控制点数据集：主要用于存储通过生成地面控制点功能自动生成的控制点。

在打开地面控制点管理功能时，默认管理的是采集控制点数据集。您可以通过管理窗口的控制点数据集下拉菜单，随时切换需要管理的数据集。

有关添加、修改及删除点位的操作，请参见点编辑。地面控制点管理属性表的工具栏集成了多项功能，包括筛选、搜索、排序（升序/降序）、导入外业采集控制点、导出、删除、批量删除及残差计算等。本文将重点介绍其中的筛选、导入外业采集控制点、批量删除和残差计算功能。

本功能仅在流程中存在原始影像时可用。

SuperMap iDesktopX11i(2023) 版本开始支持。

功能入口

影像处理选项卡->几何校正组->生成地面控制点下拉菜单->地面控制点管理。

筛选

用于筛选属性表中符合条件的控制点，提供的三种方式如下：

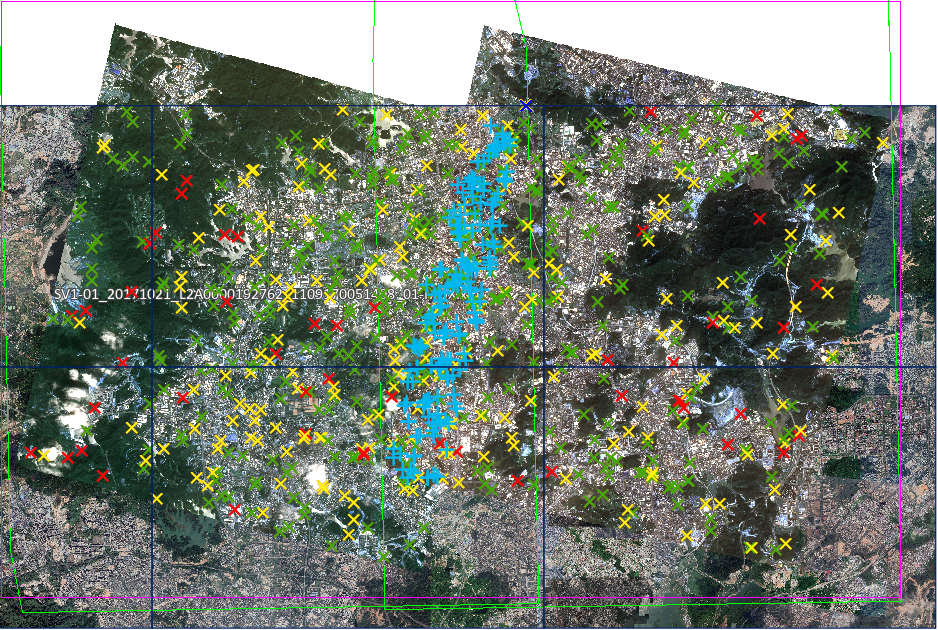

• 概览地图范围：属性表只显示概览地图窗口中显示的连接点记录。当概览地图关闭时，执行筛选操作将默认显示所有连接点。
• 匹配影像：勾选一幅或多幅影像，则属性表会显示指定影像关联的控制点。
• SQL表达式：根据输入的表达式筛选符合条件的控制点。

导入外业采集控制点

在遥感影像生产过程中，若参考影像的精度较低，无法满足项目要求，可通过导入外业采集的高精度控制点来提升成果数据的精度。这种方法能够有效弥补参考影像的不足，确保最终成果达到所需的精度标准。

主要操作步骤如下：

1. 在地面控制点管理窗口中，点击工具栏的导入外业采集控制点按钮，将弹出采集控制点对话框。
2. 在对话框中设置以下参数：

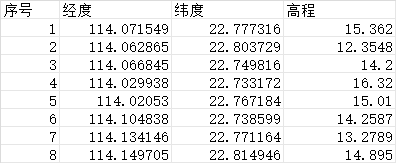

   • 控制点文件：选择本地中存放控制点信息的*.txt、*.xls或*.xlsx文件。控制点文件前四列的顺序必须为“序号”、“经度”、“纬度”、“高程”，否则导入结果可能与实际信息不匹配。

     图：控制点文件

   • 源坐标系设置：设置采集控制点时使用的坐标系，以确保将坐标系转换为采集控制点数据集默认坐标系后，控制点经纬度信息依然保持高度准确。
   • X/Y精度：采集控制点在X/Y（经纬度）方向上的精度值，默认值为1，单位为m。值越小，控制点参与平差的权重越大。
   • Z精度：采集控制点在Z（高程）方向上的精度值，默认值为1，单位为m。值越小，控制点参与平差的权重越大。
   • 列表：添加控制点文件后，会自动读取文件中的控制点信息。可通过列表左侧的复选框，控制是否将检测到的控制点导入到采集控制点数据集中。默认为全部勾选，即导入所有检测到的控制点。

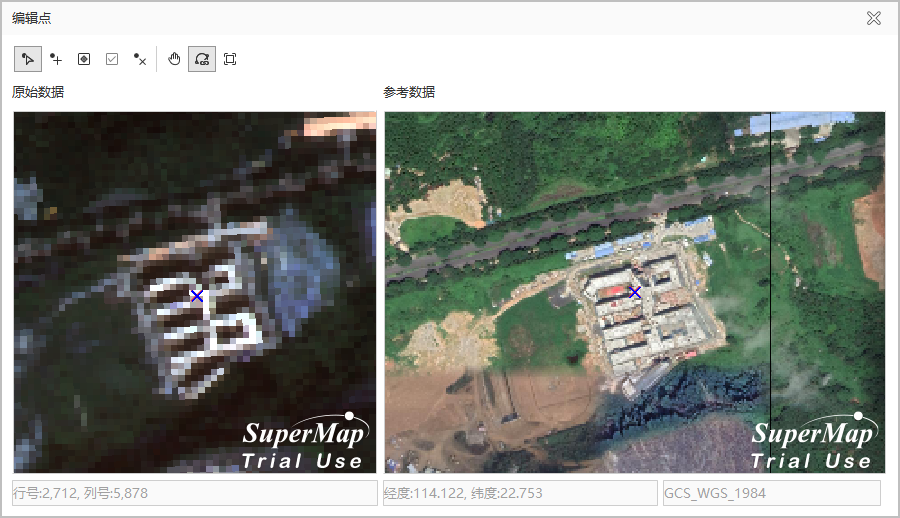

3. 单击确定按钮，完成控制点导入，并自动弹出编辑点对话框。
4. 选中地面控制点管理窗口中的第一行记录，同时在编辑点对话框中选择编辑按钮，移动点的位置来确认控制点在原始影像中的像方坐标。
5. 重复第四步中的操作，为所有导入控制点添加像方坐标。

批量删除

批量删除用于删除符合筛选条件的所有控制点。点击批量删除按钮后，弹出批量删除对话框，可删除的内容如下：

• 删除自动生成控制点：勾选后，将删除自动生成的所有控制点。
• 删除指定残差范围的点：勾选后，将根据右侧输入框中的数值，删除残差大于等于该数值的所有控制点。
• 删除检查点：勾选后，将删除属性表中的所有检查点。

残差计算

提供实时残差和手动残差计算，计算结果将实时更新至属性表中。

• 纠正模型类型：提供线性RPC纠正模型、二次多项式RPC纠正模型和三次多项式RPC纠正模型，默认选择线性RPC纠正模型。
  • 线性RPC纠正模型：适用于影像内部畸变较小的情况，此模型要求地面控制点个数不少于4个。
  • 二次多项式RPC纠正模型：适用于影像内部畸变适中的情况，此模型要求地面控制点个数不少于9个。
  • 三次多项式RPC纠正模型：适用于影像内部畸变较大的情况，此模型要求地面控制点个数不少于16个。
• 实时残差：
  • 选中：将基于纠正模型类型实时计算各控制点的残差信息。若控制点少于纠正模型所需的数量，将不进行自动实时残差计算。
  • 未选中（默认项）：不进行实时残差计算。
• 手动残差：未选中实时残差时可用。点击此按钮后，将基于纠正模型类型实时计算各控制点的残差信息。若控制点少于纠正模型所需的数量，将不进行残差计算。
