影像合成
功能说明
影像合成是指将三个单波段的影像数据合成为一幅RGB影像,用户可根据需求选择最佳波段进行合成,以提高影像的显示速度和精度。彩色合成是依照加色法彩色合成原理,根据指定的三个波段遥感影像,分别赋予红、绿、蓝三原色,合成彩色影像。
不同的波段进行合成,得到的结果影像突出显示的地物特征不同,以 TM 影像的7个波段数据为例,列举常用的波段组合:
- 321 波段:即真彩色合成,3、2、1波段分别赋予红、绿、蓝色,获得自然彩色合成图像,图像的色彩与源地区或景物的实际色彩一致。适宜于浅海探测作图,同时,适用于非遥感应用专业人员使用。
- 432 波段:即标准假彩色合成,4、3、2波段分别赋予红、绿、蓝色,标准假彩色图像中的植被显示为红色,可突出体现植被特征,常应用于提取植被信息。在植被、农作物、土地利用和湿地分析方面,是最常用的波段组合。
- 453 波段:信息量最丰富的组合,在TM数据的7个波段光谱图像中,一般第5个波段包含的地物信息最丰富.采用4、5、3波段分别赋予红、绿、蓝色合成的图像,色彩反差明显,层次丰富,且图上各类地物的色彩显示规律与常规合成片相似,常用于目视解译,同时也应用于确定陆地和水体的边界。
- 741 波段:该波段组合图像具有兼容中红外、近红外、及可见光波段信息的优势,图像色彩丰富,层次感好,具有极为丰富的地质信息和地表环境信息,且干扰信息少,地质可解译程度高,各种构造形迹(褶皱及断裂)显示清楚,不同类型的岩石区边界清晰。
功能入口
- 数据选项卡->数据处理->栅格->影像合成。
- 工具箱->数据处理->栅格->影像合成。
操作说明
- 红波段:设置一个波段的数据集,通过红色通道加载该数据,并以红色为基色对该波段栅格数据进行渲染。
- 绿波段:设置一个波段的数据集,通过绿色通道加载该数据,并以绿色为基色对该波段栅格数据进行渲染。
- 蓝波段:设置一个波段的数据集,通过蓝色通道加载该数据,并以蓝色为基色对该波段栅格数据进行渲染。
- 设置结果数据:选择结果数据集所要保存在的数据源及合成结果数据集的名称,默认与单波段数据集所在数据源一致。
设置好以上参数后,即可执行合成彩色影像数据操作。

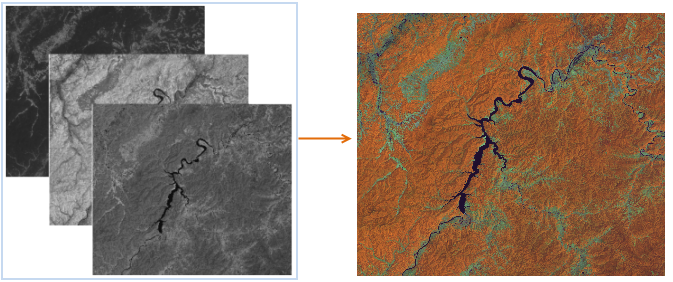

453波段合成的彩色影像 |
