移动
使用说明
在拓扑编辑状态下，支持移动拓扑边和节点。移动时与拓扑边或者节点连接的共享对象将被拉伸以保证拓扑连续性。若所选的拓扑边或者节点连接的共享对象属于多个图层，那么这些图层都将被同时编辑。
操作步骤

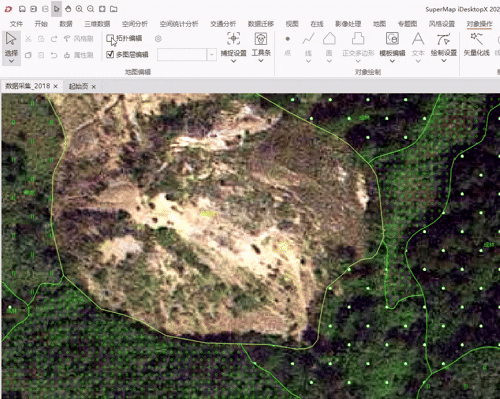

- 在对象操作选项卡->地图编辑组中勾选拓扑编辑复选框，对当前地图开启拓扑编辑，开启后地图中将叠加上拓扑图。
- 这时可以直接在地图中单击鼠标左键选择将要移动的拓扑边或者拓扑节点，拓扑节点，颜色变为深蓝色即为选中状态。支持按住Shift或者Ctrl键批量选择。
- 按住鼠标左键拖动。移动时地图中显示弹力线预览移动的位置以及连接的共享对象将被如何拉伸。移动拓扑边时，将会保持所选边的形状和方向不变去拉伸其共享对象。若不想与拓扑边或拓扑节点连接的共享对象被编辑可在共享对象面板中去掉其勾选。
- 移动到指定位置之后，松开鼠标左键可查看移动后的效果，再次单击鼠标左键完成移动操作。
注意事项：- 支持设置拓扑编辑容限，容限指的是对象节点之间的距离，在该距离范围内，边和节点会被认为重合并共享同一位置。
- 默认情况下，系统会根据数据自动计算最小容差值，一般情况下建议使用默认值即可。
- 若需修改，单击容限设置按钮，可在弹出拓扑编辑容限对话框中手动修改，修改之后可单击输入框后的重置按钮可切换回默认值。
