对齐边
使用说明
对齐边工具用于将共享两个拓扑节点的边进行弥合，可快速修补两个对象之间的缝隙。
需要先勾选拓扑编辑后功能才可用。
功能入口
- 对象操作选项卡->对象编辑Gallery控件->拓扑编辑组->修整。
操作步骤
- 在对象操作选项卡->地图编辑组中勾选拓扑编辑复选框，对当前地图开启拓扑编辑。勾选拓扑编辑后，将自动勾选多图层编辑，并开启地图中所有可见的二维线、面图层的编辑状态。
- 在对象操作选项卡->对象编辑->拓扑编辑组中单击对齐边按钮。

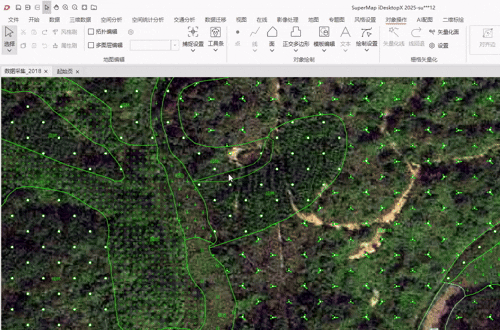

- 将鼠标移至地图窗口，将会提示：实线表示将要被修改的边。单击实线部分，改边将对齐到虚线边。
- 将鼠标悬停在要编辑的边上，待编辑的边会以实线高亮显示。
- 单击突出显示为实线的边，该边会自动对齐至以虚线高亮显示的边。
注意事项：- 支持设置拓扑编辑容限，容限指的是对象节点之间的距离，在该距离范围内，边和节点会被认为重合并共享同一位置。
- 默认情况下，系统会根据数据自动计算最小容差值，一般情况下建议使用默认值即可。
- 若需修改，单击容限设置按钮，可在弹出拓扑编辑容限对话框中手动修改，修改之后可单击输入框后的重置按钮可切换回默认值。
