S-52显示扩展

SuperMap iDesktopX 产品包根目录下的 bin/Resource/Chart/Presentation/S52 文件夹组织了控制海图物标显示的文件，包括 ColorTable、LookupTable、SymbolLib 三个文件夹。您可以通过修改或定义 ColorTable、SymbolLib 中的颜色表及符号风格，最后在 LookupTable 中修改或添加显示命令，以达到控制海图显示的目的。

文件夹说明

控制海图显示的文件夹具体说明如下：

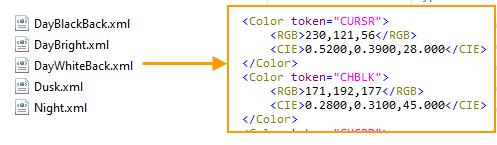

ColorTable：文件夹中的 xml 文件定义了海图显示颜色表，与海图属性面板中的颜色模式参数相对应。
- DayBright.xml 为白昼颜色表；
- Dusk.xml 为晨昏颜色表；
- Night.xml 为夜晚颜色表；
您可修改文件中的 RGB 值，也可添加 Color 标签来扩展颜色，当需要在其他文件里设置颜色时，直接调用 token 值即可。

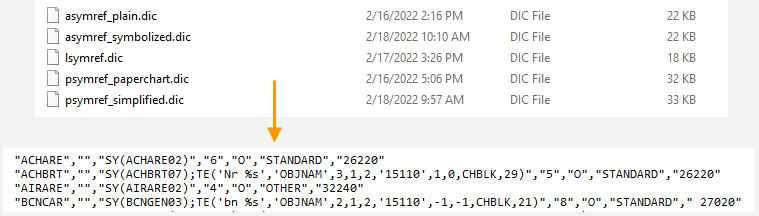

LookupTable：dic 文件定义了复杂点符号、简单点符号、线符号、符号化边界面符号、简单边界面符号显示命令。您可在对应的文件中修改或添加符号指令进行符号显示扩展。各文件的内容介绍如下：
- psymref_paperchart.dic 记录了复杂点符号显示命令；
- psymref_simplified.dic 记录了简单点符号显示命令；
- lsymref.dic 记录了线符号显示命令；
- asymref_symbolized.dic 记录了符号化边界面符号显示命令；
- asymref_plain.dic 记录了简单边界面符号显示命令；

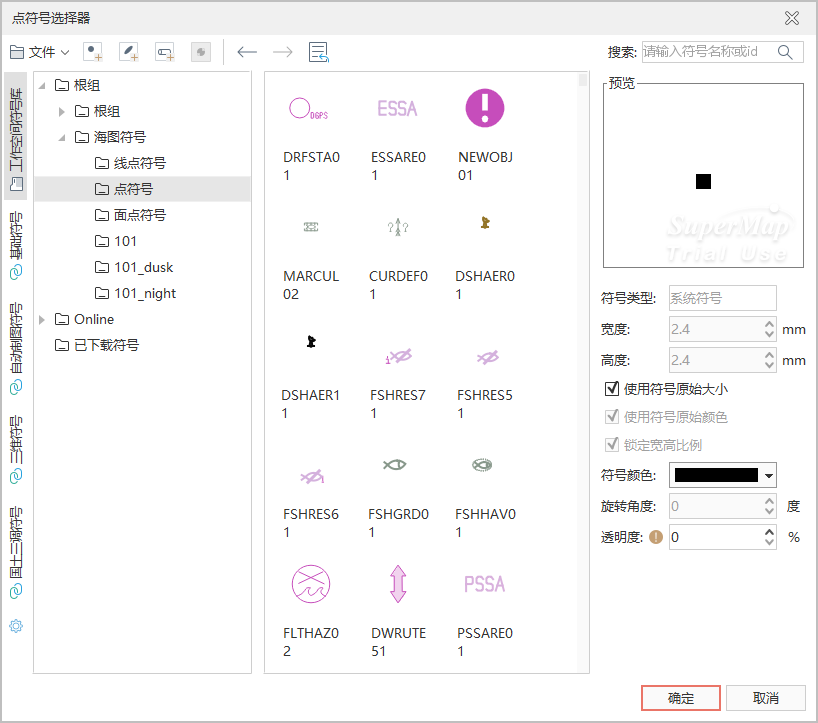

SymbolLib：文件夹中文件为 SuperMap 点线面符号库，分别记录了海图中用到的符号。您可打开符号库预览符号，也可绘制新的海图符号，进行符号扩展。在符号编辑器中，可按照 S-52 标准中符号宽高比例进行绘制，然后设置符号的默认大小为标准中要求的符号大小即可。如下图为点符号库：

扩展规则说明

SuperMap iDesktopX 支持扩展内河电子航道图、军用图的物标，这里以扩展内河电子航道图规范（CJ-57）中的水底/陆地管道物标的显示为例，详细介绍命令"PIPSOL","PRODCT3","LC(PIPSOL06)","6","O","OTHER","34070" 中的各参数：

命令内容（按逗号分隔）	说明
PIPSOL	为物标缩写，表示水底/陆地管道。
PRODCT3	PRODCT为物标属性字段，3为值。即PRODCT=3的时候显示后面的风格，否则采用默认风格，当此处双引号内容为空时，表示默认风格。
LC(PIPSOL06)	表示线数据集的显示符号名称为PIPSOL06，PIPSOL06为符号名称（可从资源符号库中获取）。不同数据集的显示符号规则如下： SY（点符号名）：针对线数据，表示为线上的图标，对于面数据，则为面数据内的显示图标 LS（线型,线宽,颜色）：可用于线数据和面数据边界的显示，如LS(SOLD,3,CHGRD)，表示以线型为SOLD、线宽为3、线颜色为CHGRD显示线和面数据集的边界。 LC（线符号名）：设置线数据的显示符号，线符号名可从资源符号库中获取。 AP（面符号名）：设置面数据的填充符号，面符号名可从资源符号库中获取。 AC（颜色名称）：面数据的背景填充色，在括号里输入颜色名称即可。在根目录bin/Resource/Chart/Presentation/S52/ColorTable文件夹中可以查询到颜色名称。 cs（符号名）：内部符号命令，不可自定义修改。 TE（）：与上述规则一同使用，控制文本符号的样式，其详细规则说明请参见TE()规则说明。 TX（）：规则与TE类似。
6	表示物标显示的优先级。
O	表示是否跟雷达相关，目前都是O，不影响显示效果。
OTHER	Base，Standard，OTHER：为物标显示类别。对应海图属性面板上显示类型。比如当这个物标设置为Standard时，而海图属性面板上设置为基础后，这个物标在地图中将不显示。
34070	34070为viewing group。类似将物标进行了逻辑分组，不影响显示效果

以 TE('bn%s','OBJNAM',2,1,2,'15110',-1,-1,CHBLK,21) 为例，规则说明如下：

命令内容（按逗号分隔）	说明
bn%s	某个字段值前面需要显示的前缀固定文本内容，一般和后面紧跟的字段配合使用。如（'bn%s'，'OBJNAM'），当OBJNAM字段的值为刘家湾时，这个对象的文本显示内容为：bn 刘家湾。对于数值型字段，如（'%4.11f kn','CURVEL'），表示数值型字段值的小数位数保留两位，即某个对象的CURVEL字段的值为1245.23450002，则显示文本内容为：1245.23 kn。 %s，%4.1lf是C++语言的转义字符，您还可以在文件中看到或用到%03.0lf、%f等，详细说明请您参考C++语言。
OBJNAM	字段名称，使用方法同上。
2	文本水平对齐方式： 1：表示中间对齐。 2：表示右对齐。 3：表示左对齐。
1	文本垂直对齐方式： 1：表示底部对齐，定位点位于文本字符串的底线上。 2：表示中部对齐，定位点位于文本字符串的中线上。 3：表示顶部对齐，定位点位于文本字符串的顶线上。
2	文本文字间隔，可设置的值有1、2、3三种。 1：表示将文本间隔设置为FitSpace。 2：表示将文本间隔设置为StandardSpace。 3：表示将文本间隔设置为StandardSpaceAndWordWrap。
15110	15110为viewing group，类似将物标进行了逻辑分组，不影响显示效果。
-1	文本在X方向上的偏移量
-1	文本在Y方向上的偏移量
CHBLK	文本颜色，在根目录bin/Resource/Chart/Presentation/S52/ColorTable文件夹中可以查询到颜色值。
21	表示文本显示的优先级，目前程序内部暂时没有用到。

注意事项：

由于显示命令扩展是纯文本编辑，因此需要注意字符编写格式，双引号、逗号、括号都必须为英文字符，同时字符之间不能有空格。
扩展时，建议都放在 .dic 文件的 section one 中，并且内容采用大写字母，可以找类似的已经定义好的规则来借鉴。
