使用说明

SuperMap iDesktopX 支持向系统中新增符合 S-57，CJ-57 和 IENC 标准的属性类型，以满足特殊场景需求。

操作步骤

下面结合物标扩展时缺失字段的情况为例，介绍如何在 SuperMap iDesktopX 中实现物标属性扩展。

扩展 CJ-57 标准中的“水利设施”物标（详见物标扩展）时，发现该物标的属性字段中包括一个目前系统中缺少的属性字段“水利设施类 CATWCN”。因此，我们需要新增该属性字段。

1. 海图选项卡 -> 物标扩展组 -> 物标属性扩展按钮，弹出物标属性扩展对话框。
2. 物标属性扩展对话框中需要填入物标属性的基础相关定义，包括：
   • 标准类型：目前 SuperMap iDesktopX 支持进行物标扩展的标准类型包括 S-57（国际通用的电子海图标准）、CJ-57（中国内河电子航道图标准）和 IENC（国际内河电子航道图标准） 。更多关于标准及版本号的介绍，请参考物标定义查询。
   • 字段简称：在 CJ-57 中找到水利设施类的“缩写词”为“CATWCN”。
   • 编码：在 CJ-57 中找到水利设施类的“代码”为“26017”。
   • 中文名称：即该物标属性的中文名称，“水利设施类”。
   • 全称：通常为英文全称，此处为“Category of water conservancy”。
   • 字段类型：在 CJ-57 中找到水利设施类的“值域类型”为“列表型”。
   • 参考：注明该物标属性拓展时参考的规范版本号或标准代码。
   • 分组：保持默认即可。
   • 备注和描述信息：可添加对该物标属性的备注或更详细的描述。
3. 完成上述步骤后，若字段类型选择为枚举型或列表型，对话框会展开用于添加预期值的列表：
   • 工具条：工具条从左到右依次为添加预期值和移除预期值按钮。
     • 添加预期值：在列表中增添该属性的取值。包含ID（属性值）、含义（属性名称）、描述（属性详细定义）、参考（参考信息来源）。
     • 移除预期值：移除列表中选中的取值。

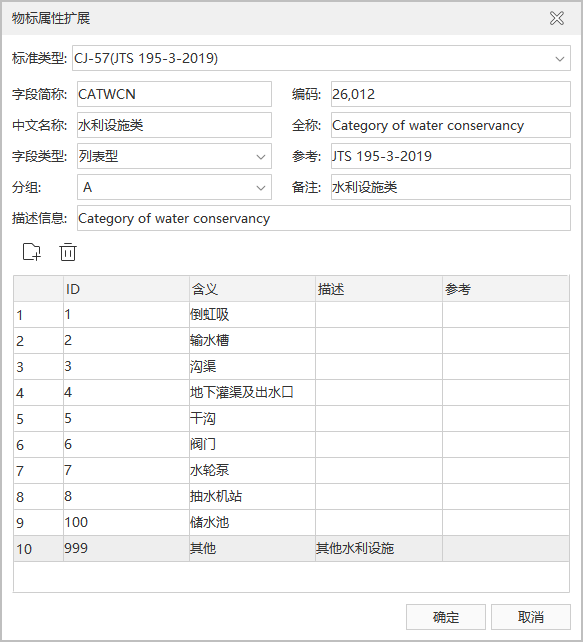

4. 填写完成如上图所示，单击确定按钮，即可完成物标属性扩展操作。
5. 扩展完成后，您可以通过两种方式查看新增的来检查新增的“水利设施类”属性：
   • 物标定义查询；
   • 进入 SuperMap iDesktopX 产品包根目录下的bin/Resource/Chart/Presentation/S57文件夹下的 S57Attributes.xml 文件查看扩展的物标属性：

     <Attribute Acronym="CATWCN" Code="26012" Type="L">
    <Name>Category of water conservancy</Name>
    <Subset value="A" />
    <LocalName>水利设施类</LocalName>
    <Definition>Category of water conservancy</Definition>
    <References>JTS 195-3-2019</References>
    <Remarks>水利设施类</Remarks>
    <ExpectedInputs>
      <ExpectedValue Meaning="倒虹吸" ID="1" />
      <ExpectedValue Meaning="输水槽" ID="2" />
      <ExpectedValue Meaning="沟渠" ID="3" />
      <ExpectedValue Meaning="地下灌渠及出水口" ID="4" />
      <ExpectedValue Meaning="干沟" ID="5" />
      <ExpectedValue Meaning="阀门" ID="6" />
      <ExpectedValue Meaning="水轮泵" ID="7" />
      <ExpectedValue Meaning="抽水机站" ID="8" />
      <ExpectedValue Meaning="储水池" ID="100" />
      <ExpectedValue Meaning="其他" ID="999">
        <Definition>其他水利设施</Definition>
      </ExpectedValue>
    </ExpectedInputs>
  </Attribute>
