点选提取等值线
使用说明
点选提取等值线提取与鼠标点击位置处高程值相等的所有等值线。
- 用于提取等值线的源数据集必须为 DEM 或 Gird 数据集。
应用实例
打开“ExerciseData/RasterAnalysis”文件夹下的“Terrain”数据源，其中有分辨率为5米的 DEM 数据，我们用此数据来做示例。
功能入口
- 在空间分析选项卡->栅格分析->表面分析->点选提取等值线；
操作说明
- 将鼠标移至地图上，此时鼠标状态会变成十字，在地图上单击选择一个或者多个需要提取等值线的点，如下图所示：
- 选择完毕后，单击鼠标右键弹出“点选提取等值线”对话框，对话框中显示选取点的坐标值以及栅格值；
- 设置提取等值线的公共参数，包括目标数据和参数设置中的重采样系数、光滑方法、光滑系数，参数描述请参见：公共参数说明。
- 单击“确定”按钮，完成等值线提取操作，结果如下图所示。
 |
 |

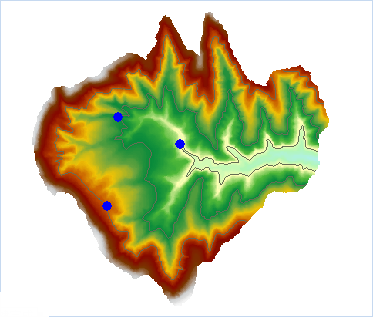

| 图：点选提取等值线结果 |
