提取所有线

使用说明

提取所有线,即提取所有等值线,通过指定参数提取表面模型中所有的符合条件的等值线。

  • 用于提取等值线的源数据集必须为 DEM 或 Gird 数据集。

应用实例

打开“ExerciseData/RasterAnalysis”文件夹下的“Terrain”数据源,其中有分辨率为5米的 DEM 数据,我们用此数据来做示例。

功能入口

  • 空间分析选项卡->栅格分析->表面分析->提取所有线
  • 工具箱->栅格分析工具->表面分析->提取等值线/面->提取所有线

主要参数

  • 设置提取等值线的公共参数,包括源数据、目标数据和参数设置中的重采样系数、光滑方法、光滑系数。源数据、目标数据和参数设置等公共参数的设置请参见:公共参数说明
  • 设置参数中的基准值和等值距。
  • 基准值:生成等值线时的初始起算值,以等值距为间隔向前或前后两个方向计算,因此不一定是最小等值线的值。可以输入任意数字作为基准值。默认值为0。例如,高程范围为220-1550的 DEM 数据,如果设置基准值为500,等值距为50,则提取等值线的结果是:最小等值线值为250,最大等值线为1550.

    等值距:两条等值线之间的间隔值,它与基准值共同决定提取哪些等值线。

    参数设置完成后,系统会自动计算出结果信息并显示出来。结果信息的说明如下:

    栅格最大值:所选源数据集中最大的栅格值,为系统信息,不可更改。

    栅格最小值:所选源数据集中最小的栅格值,为系统信息,不可更改。

    最大等值线:目标数据集中等值线的最大值。

    最小等值线:目标数据集中等值线的最小值。

    等值数:目标数据集中等值线的总数目。

  • 单击“确定”按钮,完成等值线提取操作。

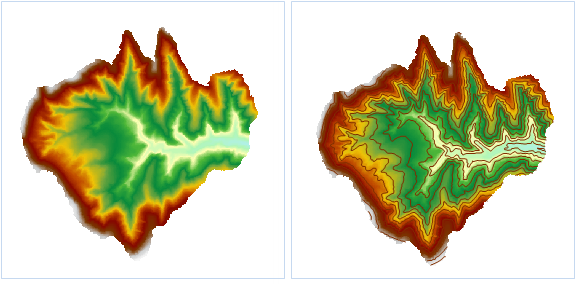

  • 图:提取所有等值线
