使用说明

倾斜摄影模型挖洞实现对倾斜摄影模型的区域挖洞，可选择面或绘制面来作为挖洞区域。

功能入口

• 三维地理设计选项卡->倾斜摄影数据操作->挖洞按钮
• 工具箱->三维数据->倾斜数据运算->倾斜数据挖洞

操作步骤

1. 新建球面场景。在工作空间管理器中右键单击“场景”，选择 “新建球面场景”。
2. 加载三维切片缓存。在图层管理器中选中“普通图层”，右键单击“添加三维瓦片缓存图层”，或在“场景”选项卡上的“数据”组中，单击“缓存”下拉按钮，在弹出的下拉菜单中选择“加载缓存...”，具体操作参见帮助文档“加载三维瓦片”。
3. 在图层管理器中选中三维瓦片缓存文件图层，单击右键选择“快速定位到本图层”，在场景窗口按住鼠标滚轮将相机调整至便于挖洞模型的视角。
4. 在“三维地理设计”选项卡上的“倾斜摄影操作”组中，单击“挖洞”按钮，弹出“倾斜摄影模型挖洞”面板，具体参数设置如下：
   • 图层选择：单击“倾斜图层”右侧组合框的下拉箭头，选择挖洞对象所在的图层。
   • 挖洞面确定：在挖洞面组中，提供“选择面”和“绘制面”两种挖洞面确定方式。
     • 当点选“选择面”时，在场景中选择面对象，即完成挖洞面的确定。
     • 当点选“绘制面”时，使用工具栏中的“矩形”、“多边形”和“导入”来确定挖洞面。
     • 单击“矩形”或“多边形”工具，鼠标顶部附带上红色圆点后可在场景中单击左键开始绘制裁剪区域，右键单击结束绘制，完成挖洞面的确定。

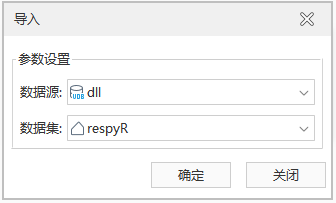

     • 单击“导入”工具后弹出导入对话框，选择面数据集或模型数据集作为挖洞区域，如下图所示。

       图：“导入”对话框

   • 导出挖洞面：支持通过单击“导出”按钮，将绘制的挖洞面导出。
   • 参数设置：
     • 单击“裁剪边界高程”右侧组合框的下拉箭头，在“与原始数据一致”和“与裁剪面一致”两种约束方式中选择一种，其中“与原始数据一致”是挖洞结果边界高程值和原来一致，保持不变，“与裁剪面一致”是挖洞结果边界高程和裁剪面边界高程值一致。
     • 只有当约束边界为“原始数据一致”时，“预览”复选框可用。当勾选“预览”复选框时，可实时预览挖洞结果。
5. 单击“确定“进行挖洞操作，单击“撤回“可撤销挖洞操作。
