功能说明

在场景中选中模型数据集对象，单击鼠标右键，在弹出的右键菜单中选择“属性”命令，即可弹出“属性”面板。“属性”面板中显示被选中模型对象的详细属性信息，包含模型对象的“对象属性”、“空间信息”和“模型信息”，点击对应选项卡即可查看不同类别模型对象信息。

功能入口

• 场景窗口->模型对象右键菜单->属性按钮

参数说明

 对象属性

打开属性窗口后默认显示的是模型对象的“对象属性”面板，该面板主要显示了该对象属性表中完整的字段及字段值，可通过隐藏详细信息和隐藏系统字段操作控制属性字段显示的详细和完整程度。

• 编辑属性：可通过双击可编辑字段值后修改具体字段值，编辑完成后单击“Enter"键即可。
• 修改的应用于重置：修改默认自动应用于模型对象，也可取消勾选自动应用复选框。通过单击应用按钮完成应用。单击重置按钮，即可回退修改，还原初始值。
• 隐藏详细信息：该复选框用于设置是否显示或隐藏详细信息字段。默认为勾选，表示将隐藏其它字段的属性信息，仅显示字段别名和字段值两个字段。取消勾选，将增加显示字段名称、字段类型、是否必填的字段信息。
• 隐藏系统字段：该复选框用于设置是否显示或隐藏系统字段的属性信息。默认为勾选，表示隐藏所有系统字段的属性信息，避免由于系统字段太多时无法清楚查看非系统字段的属性信息。取消勾选，将显示所有系统字段的信息。

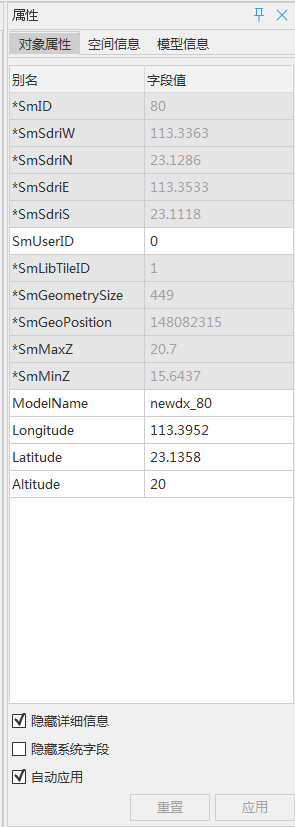

  图：对象属性的“属性”面板

空间信息

单击“空间信息”选项卡查看模型对象的的空间信息，主要包括基本信息、外接矩形范围和位置信息，通过复制按钮可以快速复制相关属性字段及字段值。具体内容如下图所示：

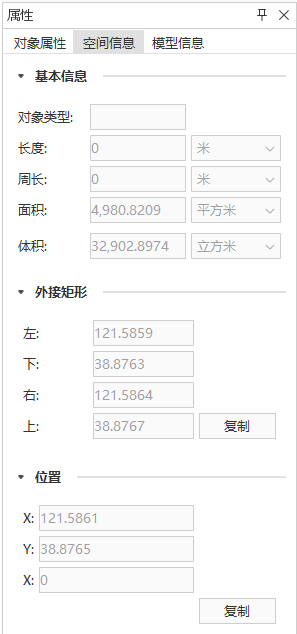

图：对象属性的“空间信息”面板

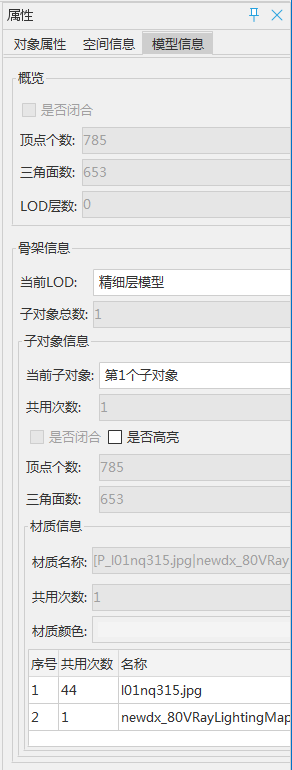

模型信息

单击“模型信息”选项卡查看模型对象的的模型信息，主要包括模型顶点个数、三角面数、子对象信息和材质信息等内容。

• 概览：显示模型对象整体信息。
  • 是否闭合： 显示模型对象的闭合状态。通常，模型参与数据运算时要求对象闭合。若不闭合，可先使用流形校正功能处理；若处理后仍未闭合，建议直接处理源模型数据。
  • 顶点个数：显示模型对象的总顶点个数。
  • 三角面数：显示模型对象的总三角面数。
  • LOD层数：显示模型对象的总LOD层数。
• 骨架信息：按照LOD层级显示模型对象的骨架信息，例如子对象个数、对象共用次数、顶点个数、材质信息等。
  • 当前LOD：点击下拉选择框，可自定义选择模型的LOD层级。
  • 子对象总数：显示指定模型对象LOD层级的子对象个数。
  • 当前子对象：点击下拉选择框，可自定选择当前被选中的子对象，勾选“是否高亮”选择框，将以红色高亮突出被选中的子对象。
  • 共用次数：显示选择的当前子对象的共用次数。
  • 是否闭合：显示选择的当前子对象的闭合状态。通常，模型参与数据运算时要求对象闭合。若不闭合，可先使用流形校正功能处理；若处理后仍未闭合，建议直接处理源模型数据。
  • 是否高亮：是否高亮显示当前被选中的子对象，若勾选，将红色高亮显示选中子对象。
  • 顶点个数、三角面数：显示选择的当前子对象的顶点个数和三角面数。
  • 材质信息：显示选择的当前子对象的材质名称、共用次数、材质颜色及材质共用次数等信息。
