多任务切图效率比对

由于多任务切图过程中不同的存储格式（原始、紧凑或 MongoDB）、切图数据和瓦片的存储位置（本地或共享）等多种因素均会对切图效率产生一定影响，为使用户配置出适合自己当前环境的最优切图方案，通过反复多次的测试验证，整理出来四类测试场景，通过以下场景切图效率对比，分析总结得出合理的结论，为部署多任务切图提供参考和建议。

场景1.多任务切图：比对多任务切原始、紧凑或 MongoDB 型瓦片的切图效率。

场景2.本地和远程路径切图：比对切图数据和瓦片存储在本地和远程对切图速率的影响。

场景3.矢量/栅格地图切图：比对多任务切矢量地图和栅格地图的切图效率。

测试数据与环境

以上三类场景分别使用了相同矢量地图数据、切图范围、切图比例尺以及瓦片参数均相同，具体信息如下：

测试数据：选取矢量地图，矢量数据集最大对象个数为8324287，文件大小为12.4G，图层数：326个。
切图范围：[左:11427641.47674698,下:2817774.6107045934,右:12993071.816027392,上:4383204.9499850012]，拆封为100个子任务数，总计产生1638400张瓦片。
切图比例尺：1:18,055.9909335062(仅1个比例尺)；
设置瓦片参数：所有测试场景设置的地图瓦片关键参数，均为：瓦片格式为JPG；瓦片大小(PX)是256*256；瓦片压缩比例是75%。

多任务切图

MongoDB 瓦片: 瓦片存储格式为MongoDB；地图本地地图；测试机器：64位，4核CPU。增加进程数得到如下效率对比图：

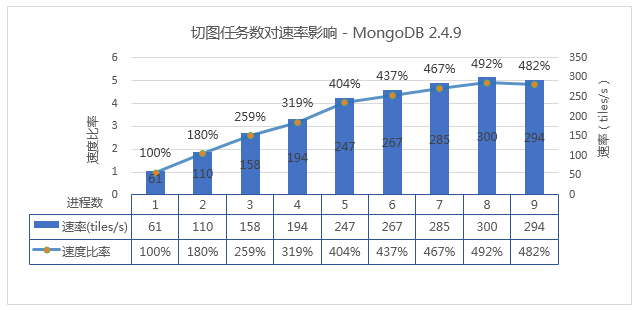

图：多任务切 MongoDB 瓦片

原始瓦片: 瓦片存储格式为原始；地图本地地图；测试机器：32位，2核CPU。增加进程数得到如下效率对比图：

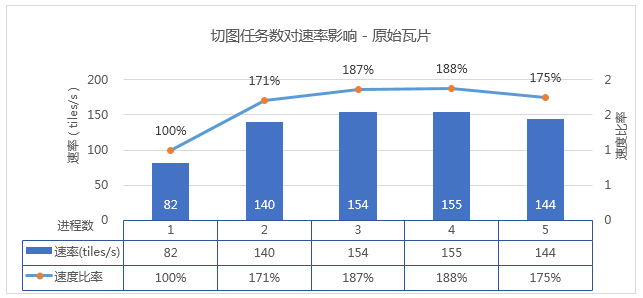

图：多任务切原始瓦片

紧凑瓦片: 瓦片存储格式为紧凑；地图本地地图；测试机器：64位，4核CPU。增加进程数得到如下效率对比图：

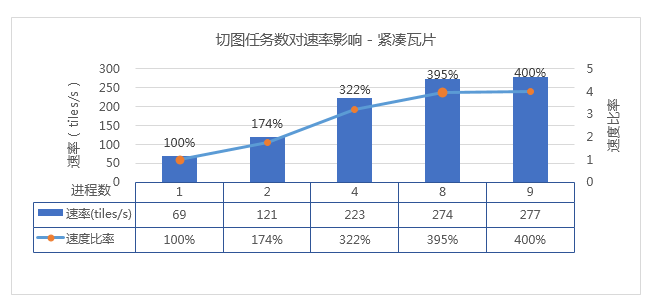

图：多任务切紧凑瓦片

结果分析：
① 对于原始、紧凑、MongoDB 存储格式的瓦片，相对于上的单任务切图，多任务切图都可以显著提高切图效率。

② 每个切图机器最适合的进程数是CPU核数*2，即双核CPU开4个进程，4核开8个以此类推。

③ MongoDB 瓦片存储格式提升的效率最高，普通4核PC机平均提升4-5倍，测试中最高可提升到近6倍。MongoDB >紧凑>原始。

本地和远程路径切图

切图地图和瓦片存储位置来自本地目录还是共享目录，形成了4种切图场景。

本地地图-本地瓦片：即切图数据放在本地，切好的瓦片也存储在本地。
本地地图-远程瓦片：即切图数据放在本地，切好的瓦片也存储在远程机器中。
远程地图-本地瓦片：即切图数据放在远程，切好的瓦片也存储在本地。
远程地图-远程瓦片：即切图数据放在远程，切好的瓦片也存储在远程。

每台机器开启四个切图子任务,得到如下效率对比图：

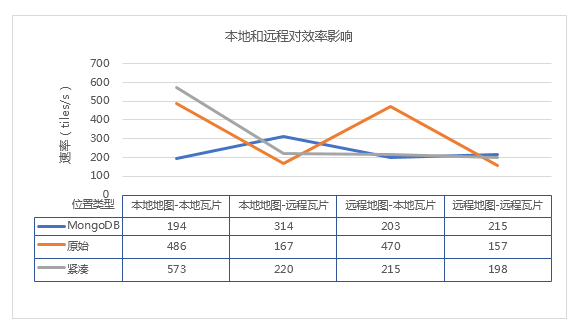

图：本地和远程路径切图效率

结果分析：
① 原始瓦片，地图来自本地并且本地存储瓦片的时候，效率最高。大规模切图应用推荐此场景。

② 紧凑瓦片，数据来自共享目录时效率略低，不过也跟MongoDB效率相当。

③ MongoDB 瓦片，受数据来源和存储位置影响不大。

矢量/栅格地图切图

分三种场景：本地 MongDB，远程 MongDB 和本地紧凑。使用一个切图节点，每个节点开启4个切图进程。得到如下效率比对图：

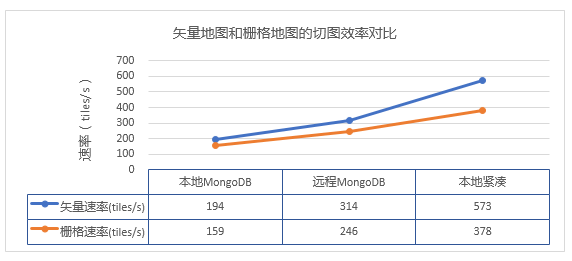

图：矢量/栅格地图切图效率

结果分析：
栅格地图的切图时间，明显比矢量地图长。

结论

结论1：多进程能有效提升切图速度，效率提升为本机CPU核数的倍数。例如4核CPU的机器可提升到4倍左右，16核CPU的机器可提升到16倍左右。
结论2：每个切图节点，建议开启CPU*2个切图任务。
结论3：切MongoDB瓦片，可以支撑更多的切图节点并行工作。
结论4：紧凑瓦片，建议地图数据部署在本机，瓦片也保存在本机效率最高。原始瓦片不适合数据迁移，这里不做结论。
结论5：相同进程数的切图任务，紧凑瓦片效率最高，在瓦片任务量不是特别大的情况下，推荐部署方案为使用一台较高性能的物理机采用多进程切图。
结论6：紧凑和原始瓦片，推荐使用多进程。
结论7：MongoDB瓦片，建议 MongoDB 服务部署在非切图节点的机器上。MongoDB 比较吃内存，部署在切图节点上，会影响切图速度。

通过上述结论，可根据自身切图数据情况，瓦片类型，以及计算机性能合理选择切图方式。切图过程中，根据机器资源，增加/减少进程数，做到合理有效地利用计算机资源，最大限度的提升切图效率。
