在生产地图瓦片的过程中，不同的数据类型、业务需求和技术环境可能导致瓦片生成效率、存储成本和渲染效果存在一些差异。

本文旨在提供一套地图瓦片生产的最佳实践，涵盖瓦片类型选择、机器与参数配置、以及地图数据优化等建议，帮助您高效、稳定地生成高质量的地图瓦片。

瓦片类型说明

瓦片类型

SuperMap iDesktopX支持生成矢量瓦片或栅格瓦片，这两种瓦片类型对应的应用场景不同，可根据具体的应用场景来选择瓦片类型。

瓦片类型	瓦片特点	应用场景
栅格瓦片	二进制图片、渲染最快、无客户端要求。	业务底图、不需交互查询。
矢量瓦片	像素坐标、风格样式复杂、需客户端解析动态绘制。	高精显示、动态修改风格样式、属性查询。

矢量瓦片遵循Mapbox MVT规范，风格样式遵循Mapbox GL 8版本的style.json标准规范；故超图地图生成矢量瓦片时存在风格样式与Mapbox风格样式的转义，有些风格样式不支持，可能导致矢量瓦片效果与原始不一致。可以通过手动调整样式来解决。

数据和坐标系要求

瓦片类型	数据要求	坐标系要求
栅格瓦片	不支持视频数据集、模型数据集、体数据集。	无。
矢量瓦片	仅支持点线面和文本数据集。	不支持平面坐标系。

配置推荐

机器配置推荐

对切瓦片效率影响较大的硬件是CPU性能和磁盘IO性能，故推荐采用CPU主频高、固态磁盘的机器来做切瓦片任务。原始地图数据建议存储在固态磁盘，读取效率最高。结果瓦片对存储磁盘不做要求，因为写瓦片对IO要求不高。

地图范围	CPU逻辑核数	内存大小	磁盘与网络IO
区县级	16	32GB	固态磁盘500MB/s、千兆网络带宽（共享目录建议千兆网络）。
市级	32	64GB
省级	64	128GB
全国	128	256GB

原始地图优化推荐

在生产瓦片之前，需先优化数据、优化地图的配置，以此追求更高效的瓦片渲染效率。可以通过地图选项卡—>制图组—>性能诊断分析出优化项。一般情况下地图刷新在1秒内（更高要求可参考300毫秒），可认为达到标准。对于没有达到标准的地图建议先进行地图优化，可以提高切图效率。可对下面常见的问题重点关注：

• 坐标系：检查数据坐标系和地图坐标系是否一致，建议用户先将数据的坐标系转换为地图显示坐标系。
• 对节点密集的对象进行抽稀，减少节点冗余。
• 对包含了太多子对象的对象进行拆分，减少对象的复杂程度。
• 对地图中的过小对象使用过滤条件进行过滤，可以在不影响地图所承载的信息量的情况下，将提升地图浏览速度。
• 进行反走样后矢量地图中的线型和文本看起来更光滑，提高视觉感受，但会造成性能下降。因此在使用反走样时，需要浏览速度和性能之间寻找一种平衡，既要达到浏览效果最佳，也要保证浏览速度。
• 对比较复杂的地图，要避免对象节点过多，可以考虑进行光滑处理或者重采样。

关于地图性能诊断的详细内容可参见：地图性能优化。

参数推荐

瓦片类型	参数推荐	参数优势	特殊场景备注
栅格瓦片	瓦片格式：webp	体积小、清晰度高	追求无损精度，推荐PNG+压缩比例90%
	瓦片大小：256x256	通用	高分屏手机端追求高清地图时，推荐512x512 + 120
	分辨率：96	通用
	勾选忽略无效数据区域瓦片	减少空白瓦片	-
	存储格式：紧凑、MongoDB	方便共享、迁移	-
	开启基础比例尺	效率高：仅当地图中只有栅格、镶嵌数据集才生效	基础比例尺与影像分辨率的比例尺接近。如：0.5米分辨率对应比例尺（1/2257）
	不勾选完成填充瓦片	通用	仅当需合并瓦片时才勾选
	进程数：默认	CPU逻辑核数调度更高效	-
矢量瓦片	勾选生成字体缓存文件	-	-
	勾选分离数据与风格	方便瓦片更新	-
	勾选添加所有属性字段值	可查询属性	当不需查询属性时可不勾，减少瓦片体积
	勾选抽稀显示	提高渲染效率	-
	存储格式：紧凑、MongoDB	方便共享、迁移	-
	进程数：默认	CPU逻辑核数调度更高效	-
栅格/矢量	瓦片范围：频繁访问的地图区域	以降低生成和存储瓦片的成本。例如，在访问世界地图时，对于广大的无人区，可以不生成瓦片。	-
	瓦片原点：地图左上角	以便与 SuperMap iServer瓦片原点保持一致。在根据需求修改地图瓦片的范围信息时，也需要保持瓦片原点是整幅地图范围。	-

算法参数推荐配置

生成地图瓦片的部分关键参数存储在bin\supermap.xml文件中，可对下面这些参数的默认值进行调整。

参数名称	默认值	参数含义	推荐值	参数作用
HPMapCacheThreadNum	0	生成缓存使用的线程数量	CPU核数	加速缓存生成
MapVectorTileGroupSize	4	每批次生成矢量瓦片个数为4x4	资源丰富可适当增加	处理效率更高
MVTMaxSimplifyLevel	12	生成矢量瓦片抽稀的最大比例尺	12	加速矢量瓦片的渲染
MapCacheSolidFileEnabled	false	生成原始栅格缓存时是否生成.solid文件	false	可加速纯色瓦片的渲染
MosaicBuildSingleEnabled	true	是否启用单幅大影像模式执行镶嵌数据集地图切片	true	加速镶嵌数据集地图切片效率，需满足条件： 1.地图图层为镶嵌数据集 2.存储均为本地磁盘目录 3.勾选基础比例尺 4.全幅范围
MosaicBuildSingleMinSize	50000*50000	自定义单幅大影像的尺寸	50000*50000
MosaicBuildSingleNumOfProcessor	1	机器的物理处理器(CPU)的个数	实际物理处理器个数
MosaicBuildSingleProcessCount	2	单幅大影像模式生成瓦片时的处理线程个数	-

其他

1. 选择合适的比例尺系列

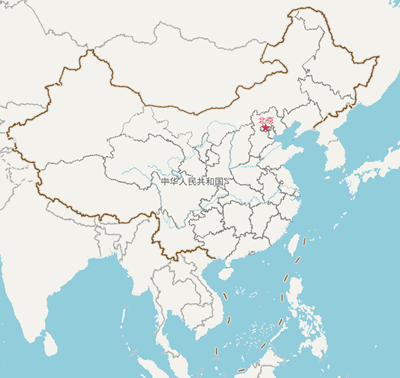

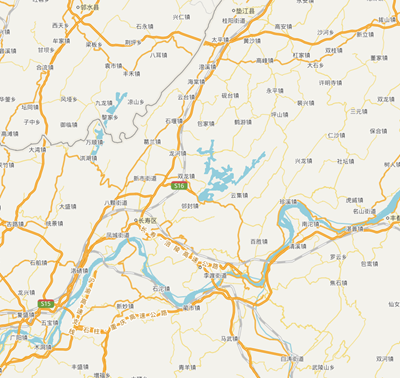

   为图层设置合适的比例尺级别能够在浏览地图时更完整、更美观地显示各种地理要素，同时避免在浏览地图时出现跳跃显示问题。因此在制图时需要考虑不同比例尺下的地理要素是否显示，或者显示何种形态。比如在小比例尺级别下，建议用线数据集表达河流，而在大比例尺级别下，可以使用面数据集表达河流。如下图：左边为小比例尺地图、右边为大比例尺地图。

2. 瓦片路径设置

   如果生成的瓦片要在 SuperMap iServer服务端发布，可以直接将瓦片路径设置为SuperMap iServer根目录\webapps\iserver\output\cache，否则瓦片拷贝可能会花费比较长的时间。
3. 保持工作空间一致

   工作空间中的地图参数决定了 SuperMap iServer使用瓦片文件中瓦片图片命名，因此需要保证用于制作瓦片的工作空间中的地图和用于 SuperMap iServer发布的工作空间中的地图一致。影响参数包括地图的风格、数据的连接情况、图层顺序、默认比例尺、地图范围等。因此生产瓦片后，尽量不要对工作空间的地图进行修改，以保证发布的地图与用于制作瓦片的地图一致。

   同时需要保持地图中所有图层可用，所有图层对应的数据集和数据源在工作空间中都存在。对数据集中对象的编辑，如添加、删除、更新等，不会影响编辑区域以外的瓦片图片（只需通过 SuperMap iServer 更新这部分区域的瓦片即可）。

4. 瓦片图片与出图设备无关的特性

   如果 SuperMap iDesktopX 与 SuperMap iServer不在同一台机器上，有可能由于设备显示地图分辨率不同，从而不同设备上的瓦片不能很好地一起使用，例如拼接出现问题等。SuperMap iDesktopX支持配置地图瓦片与设备显示分辨率无关。具体的操作方法如下：

   • 将SuperMap iDesktopX安装根目录的 bin 目录下的 SuperMap.xml 配置文件中的 CustomDPIEnable 属性为 true。

     图：SuperMap 的 SuperMap.xml 文件

   • 修改相应的SuperMap iServer安装目录\support\objectsjava 的 bin 目录下 SuperMap.xml 文件中的 CustomDPIEnable 属性为 true。
   • 保持桌面和服务器中两个 SuperMap.xml 文件的 CustomDPIX 和 CustomDPIY 的取值相同。
5. 在SuperMap iDesktopX生成的地图瓦片，如需在SueprMap iServer服务端发布，则生成紧凑型地图瓦片时，不要对瓦片进行加密，否则在服务端发布会有问题。
