使用说明

平面精度评价用于检测影像平面精度或接边精度的误差分布情况。其中，平面精度指的是数字正射影像图的平面位置中误差，接边精度指的是数字正射影像图与相邻影像图接边中误差。

通过平面精度评价，不仅可以了解影像的误差分布特征，还能进一步判断其是否满足实际生产的精度要求，为影像的质量控制和应用提供重要依据。

SuperMap iDesktopX11i(2024) 版本开始支持。

功能入口

影像处理选项卡->质量评价分组->平面精度。

参数说明

• 精度评价类型：提供平面精度与接边精度、平面精度、接边精度三种类型。
  • 平面精度与接边精度：输出影像平面与接边的校正精度报告。
  • 平面精度：仅输出影像平面校正精度报告。
  • 接边精度：仅输出影像接边精度报告。
• 待检影像：输入待检测影像所在的镶嵌数据集，默认为镶嵌数据集中的正射影像。若没有正射影像，则取镶嵌数据集中的第一个影像。
• 参考影像：输入参考影像所在的镶嵌数据集，一般为全色和多光谱影像的参考数据。
• 检查点参数：
  • 单景种子点数：设置单景影像上生成检查点的种子点数，默认值为1000。检测结果可能会小于设置的种子数。
  • 接边种子点数：设置影像重叠区域生成检查点的种子点数，默认值为1000。检测结果可能会小于设置的种子数。
  • 搜索距离：设置影像匹配的种子点搜索半径，取值范围为[0，256]，默认值为40，单位为像素。搜索半径越大，匹配范围越大，耗时也越长。
  • 残差阈值：设置检查点的残差阈值，取值范围为[0，40]，默认值为5，单位为像素。阈值越大，保存的参考点越多，但增加保存错误点的概率。
  • 误差单位：指平面精度限差和接边精度限差的单位，提供像素、米、度三个选项，默认为像素。
  • 平面精度限差：基于检查点的综合中误差，统计小于限差值、1-2倍限差值、大于2倍限差值的检查点，来评价检查点的质量。默认为5，可根据具体项目验收标准填写。
  • 接边精度限差：基于检查点的综合中误差，统计小于限差值、1-2倍限差值、大于2倍限差值的检查点，来评价检查点的质量。默认为5，可根据具体项目验收标准填写。
  • 剔除建筑区域点：勾选后，将自动检测影像中的建筑物区域，并且剔除建筑区域内的检查点。
• 结果：
  • 报告目录：设置质检报告的输出路径。平面精度质检报告名称为：QualityReport.html，接边精度质检报告名称为：QualityReport_Edge.html。
  • 导出为Excel：勾选此复选框，报告将以Excel文件格式输出。若未勾选，则将以默认的html文件格式输出。

    以平面精度质检报告为例，报告结果中包括总体质检报告、质检结果图、单景质检报告、检查点质检报告、检查点误差等。

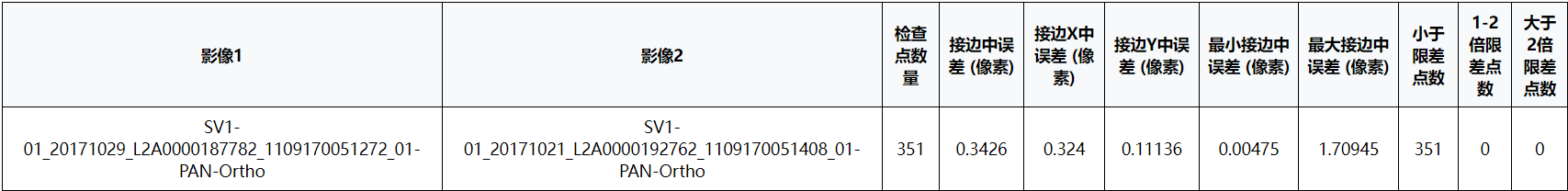

    • 总体质检报告：给出检查影像范围内所有检查点的总体报告，如下图。

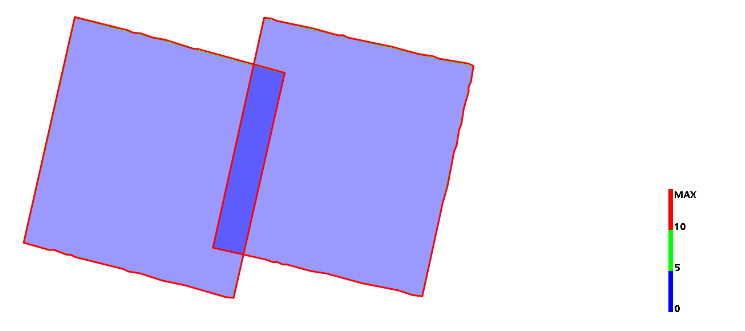

    • 质检结果图：通过颜色分级来表示检测范围内的误差分布情况。如下图，图中所有对象的颜色都在0-5限差分级内，表示符合精度要求。



    • 单景质检报告：根据检测影像的范围统计检查点，并分区计算检查点误差值。



    • 检查点质检报告：将单景质检报告表格中的每一行单独提取出来，并在该表下方给出检查点误差。

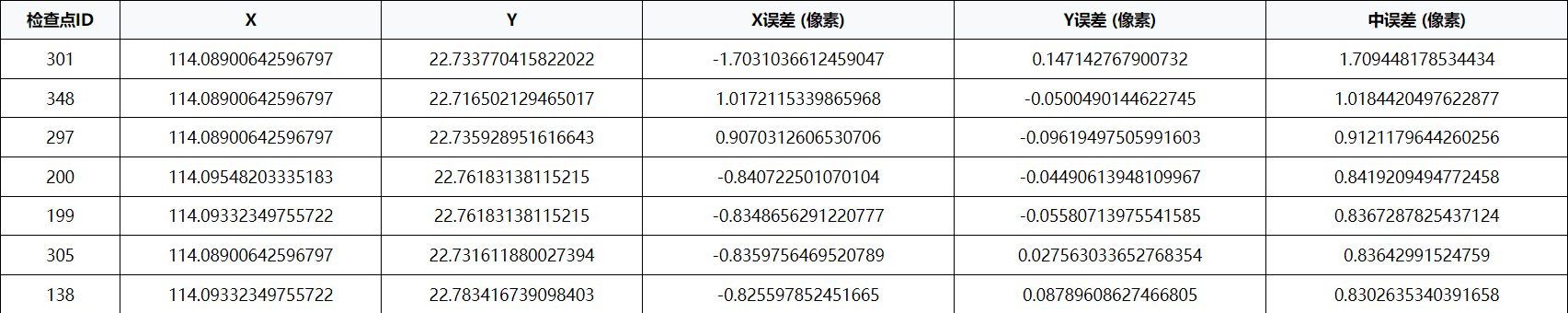

    • 检查点误差：根据单景影像范围给出该影像上的所有检查点信息，如下图展示了部分检查的信息。
