拉花检测
使用说明
拉花检测用于识别影像在正射校正或融合后出现的山体、道路、建筑物等拉花变形区域。该方法简化了人工排查变形区域的工作流程，显著提升检测效率。同时，基于检测结果数据集，可快速定位变形区域并实施影像修补，提升最终成果影像的质量。
SuperMap iDesktopX11i(2024) 版本开始支持。
功能入口
影像处理选项卡->质量评价分组->拉花检测。
参数说明
- 检测类型：提供山体拉花、道路拉花和建筑物拉花三种检测类型，默认全部勾选。可根据项目需求仅勾选其中一种或两种检测类型。
- 待检影像：支持输入正射校正影像、真彩色影像和融合影像。当影像路径中同时含有全色和多光谱影像时，仅加载全色影像。
- 添加影像：支持通过添加文件、添加文件夹、添加清单、添加镶嵌数据集四种方式设置需要进行拉花检测的影像。
- 添加RPC文件：若待检影像由SuperMap系列产品生产，则无需输入平差后的RPC文件。若由其他软件生产，则必须输入平差后的RPC文件。
- 高程数据：设置DEM高程数据，用于检测拉花变形区域。建议使用30m及以上分辨率的DEM数据。支持Tiff/GeoTIFF、Erdas Image、PCIDSK和ArcInfoGrid四种格式。其中，ArcInfoGrid格式数据只能通过点击添加文件夹按钮获取。
- 检测范围：
- 范围数据：设置检测范围面数据，支持的格式有UDBX/UDB、GeoJson、ShapeFile。
- 山体拉花：
- 形变阈值：当检测出的形变程度大于设定的阈值时，标记为拉花、形变区域。默认值为0.4，取值范围为（0.15,1.0）。值越小，识别出来的结果中，拉花变形程度越低，但增加误识别的概率；值越大，识别出的影像拉花范围越小，精确度越高，但增加漏识别的概率。
- 道路拉花：
- 道路线数据：设置道路线数据，支持的格式有UDBX/UDB、GeoJson、ShapeFile。
- 采样点间隔：先对道路线进行采样，用采样的结果点数据集进行形变分析。默认值为15，单位为m。
- 形变阈值：当检测出的变形程度大于设定的阈值时，标记为拉花、形变区域。默认值为0.2，取值范围为（0,1.0）。值越小，识别出来的结果中，拉花变形程度越低，但增加误识别的概率；值越大，识别出的影像拉花范围越小，精确度越高，但增加漏识别的概率。
- 道路缓冲半径：设置检测结果面数据集的缓冲半径，值越大，检测结果越明显。默认值为3，单位为m。

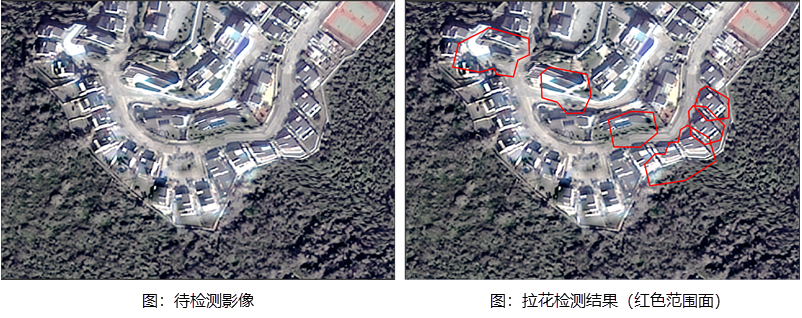

- 建筑物拉花：
- 建筑区域：设置建筑物所在区域的面数据。支持的格式有UDBX/UDB、GeoJson、ShapeFile。若未设置建筑物区域，将通过AI模型自动检测影像的建筑物区域，检测时间较长。
- 形变阈值：当检测出的形变程度大于设定的阈值时，标记为拉花、形变区域。默认值为0.8，取值范围为（0.6,1.0）。值越小，识别出来的结果中，拉花变形程度越低，但增加误识别的概率；值越大，识别出的影像拉花范围越小，精确度越高，但增加漏识别的概率。
- 像元数阈值：当拉花、形变区域的像元数大于或等于设定的阈值时，保留检测结果，反之舍弃该区域。默认值为20。
-
- 数据源：设置检测结果数据所存放的数据源。山体拉花、道路拉花、建筑物拉花的检测结果数据集名称分别为：MountainDeformation、RoadDeformation、BuildingDeformation，且这些名称不支持修改。
