连接点管理
当需要对已有连接点进行分级显示以了解误差分布情况，或手动添加/编辑连接点以提高精度时，均可通过连接点管理功能实现。具体功能包括筛选、编辑、设置状态值、添加、删除、排序及分级显示等。本文将重点介绍筛选、编辑、设置状态值和分级显示功能。
单击影像处理选项卡->几何校正组->生成连接点下拉选项->连接点管理按钮，即可打开连接点管理窗口。
仅流程中存在连接点数据集时可用。
SuperMap iDesktopX11i(2023) 版本开始支持。
筛选
点击工具栏处的筛选按钮，提供以下三种筛选方式，用于过滤属性表中生成的连接点记录。
- 当前地图范围：属性表只显示当前地图窗口中显示的连接点的属性信息。
- 匹配影像：勾选一幅或多幅影像，则属性表会显示指定影像关联的连接点属性。
- SQL表达式：选择该项，可以单击右侧按钮，设置SQL过滤表达式，或在输入框中直接输入表达式，属性表将显示复合表达式条件的控制点属性信息。
编辑

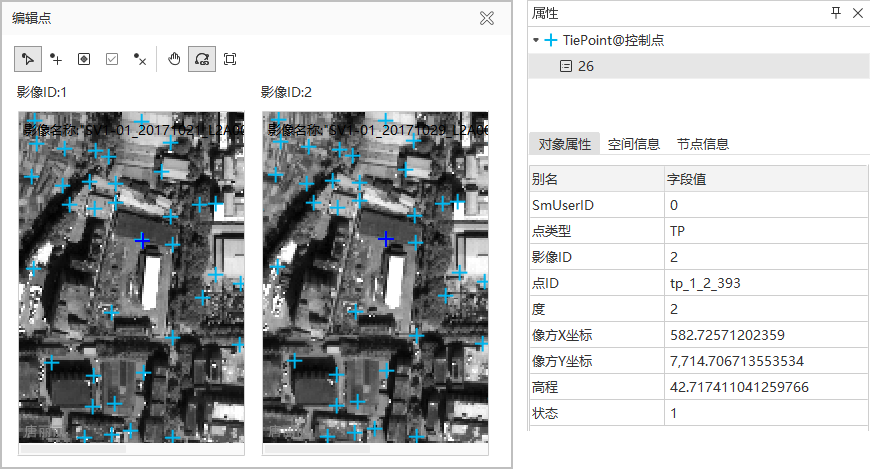

在属性表中选中某一行记录后，单击工具栏处的编辑按钮，弹出编辑点对话框和属性面板。
- 编辑点对话框：
- 提供选择、添加、编辑、确认点、删除五种编辑方式。修改完点的位置后，需点击确认点按钮，才能将修改内容保存到属性表中。
- 支持通过漫游、关联浏览、全幅显示浏览影像。默认启动关联浏览，当连接点所在位置为多幅影像重叠区域时，多个影像窗口间会自动关联浏览。
- 属性面板：显示该连接点的信息，包括点类型、影像重叠度、像方坐标等，以便于在编辑过程中实时查看连接点的信息。
设置状态值
状态值用于判断该连接点是否参与影像平差，1表示参与平差，0表示不参与平差。
单击状态字段中需要修改的单元格后，在工具栏处单击状态按钮，即可切换状态值。
分级显示
执行区域网平差后，可根据误差结果分级显示连接点，便于了解连接点误差分布情况。

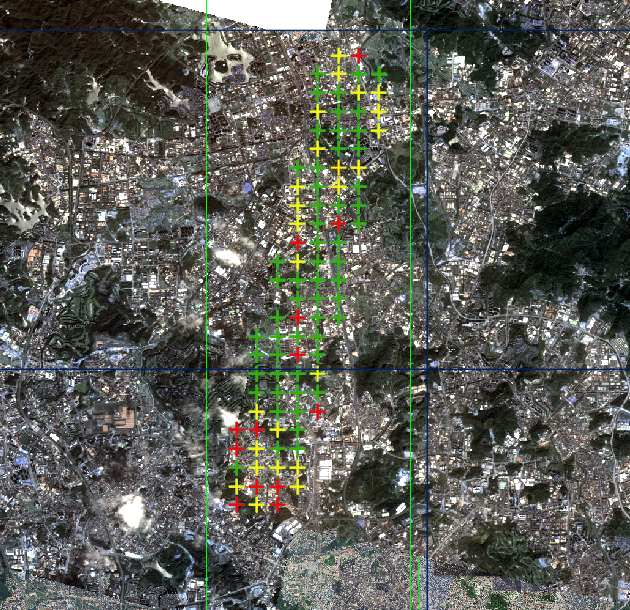

单击分级显示复选框，影像窗口中的连接点将根据误差分级显示。分级显示右侧的设置按钮用于自定义连接点分级显示的效果，支持设置的参数说明如下。
- 误差：设置误差来源，提供像方X方向残差、像方Y方向残差两种方式。
- 分级数：设置分级显示的数目，默认为3，提供2、3、4、5四个级别选项。
- 分级设置：显示不同级别的风格、段值与分级区间信息，其中仅段值可编辑。
