面提取中心线
功能说明
面提取中心线是指提取面数据集中所有面对象的中心线，并将结果保存为线数据集，一般用于提取道路面的中心线。
功能入口
- 数据选项卡->数据处理->矢量->面提取中心线。
- 工具箱->数据处理->矢量->面提取中心线。
参数说明
在面提取中心线对话框中设置如下参数：
- 源数据：选择数据源及要提取中心线的面数据集。
- 结果数据：设置结果数据存放的数据源及数据集名称，默认将结果数据集命名为“result_RegionToCenterLine”。
-
在参数设置处设置提取的最大宽度和最小宽度：
- 最大宽度：需提取中心线的面对象边界线之间最大宽度值（大于0）。当面对象边界线之间距离大于最大宽度时，提取该处边界线，默认值为30，单位与源数据集相同，最大宽度应大于最小宽度。用户可通过点击右侧按钮，量算面对象的最大宽度。建议用户设置的最大宽度略大于实际量算的距离，这样提取的结果会更准确
- 最小宽度：需提取中心线的面对象边界线之间的最小宽度值（大于或等于0），当面对象边界线之间距离小于最小宽度时，不提取该处中心线，默认值为0，单位与源数据集相同，最小宽度应小于最大宽度。
提示：面对象宽度在最大和最小宽度之间时会提取其中心线；面对象宽度小于最小宽度时不提取中心线；面对象宽度大于最大宽度时提取其边界线。

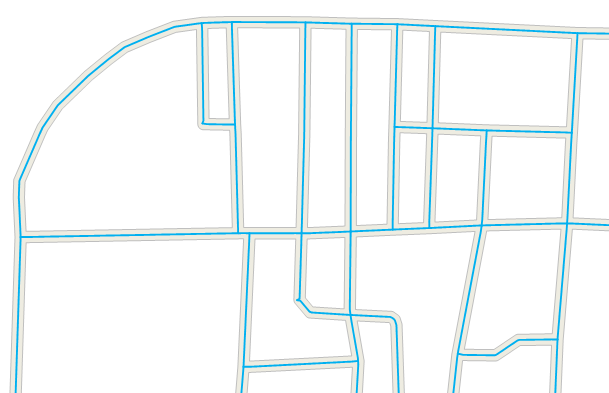

设置好结果数据集之后，即可执行提取中心线操作，结果如下图所示， 结果数据集属性表中，会保留源面对象的属性信息，便于用户查看对比。
注意事项：- 面对象边界线间最大、最小宽度的设置会影响结果数据的准确性，用户需准确输入最大、最小宽度值。
- 对于道路中比较复杂的交叉路口，如立交桥、五叉六叉等情况，提取的结果可能不理想。
