使用说明

生成海图等深线（即深度等高线）是海洋地理信息制图中的关键步骤。等深线用来表示水深的变化，是水下地形的图示化工具，通常用于航海图、海洋研究和海洋工程项目。生成等深线时，通常需要利用水深数据（例如多波束声呐数据或 LIDAR 水深测量数据），并将其进行内插和平滑处理，以绘制出精确的水深分布。

生成等深线功能可根据水深点数据和水域范围，生成水域等深线数据。

操作步骤

1. 导入用于生成水域等深线的点数据集。
2. 海图选项卡 -> 海图数据处理组 -> 生成等深线按钮，弹出生成等深线对话框。
3. 设置源数据中的数据集为用于生成等深线的水深点数据集，然后对参数进行设置：
   • 参数设置：
     • 属性字段：数据集中存储水深的字段，通常为 DEPTH 字段，为必填项。
     • 插值类型：
       • 距离反比权值法：通过计算附近区域离散点群的平均值来估算单元格的值，是一种简单有效的数据插值方法，运算速度较快。
       • 克吕金内插法：数据结构简单，适用于大区域宏观地形的构建。
       • 不规则三角网：能够较好地反映地形特征，但是数据结果复杂，适用于小区域地形。
     • 分辨率：决定了等深线的光滑程度，必须大于0，数值越小生成的线越光滑，功能执行时间越长。
     • 基准值：提取等深线时的基准深度值，默认为0。
     • 等值距：指提取等深线时相邻等深线之间的间隔。鉴于海图中水深常呈现 0、2、5、10、15、50 等值，您可以将等值距设置为 1，再借助 SQL 查询等工具筛选所需的固定水深等值线。
     • 重采样系数：指对线几何对象的边界线进行重采样，尽量保持几何对象形状的同时，根据一定规则去掉几何对象上一些的节点。默认为0，系数值越大生成的等深线结果越简化。
     • 光滑方法和光滑系数：
       • 不处理：默认情况下，等深线直接根据原始深度数据绘制，不进行任何平滑处理。这种方法能够保留原始地形的真实细节，但在等深线密集或地形复杂的区域，可能会产生过多的锐角和拐点，影响视觉效果。此时无需设置光滑系数。
       • B样条法：使用B样条曲线将等深线进行柔化。该方法通过多个控制点生成平滑的曲线，能够有效消除尖角和细小的曲线波动，使等深线更连贯流畅，适合需要展示大范围水深变化的区域。取大于等于 2 的值有效，光滑系数值越大，等深线的节点数越多，也就越光滑。建议取值范围为[2,10]。
       • 磨角法：通过去除或减少小角度的突变来平滑等深线。它在保持地形特征的基础上减少锐角，使等深线看起来更自然但不失真，常用于需要保留地形关键特征的等深线生成中。光滑系数指的是磨角的次数，光滑系数值越高，获得结果对象中插入点也越多，结果也就越接近光滑。
   • 水域范围：设置水域范围来限制需要生成等深线的区域，支持通过过滤表达式进行更复杂的控制。
   • 结果信息：预览结果数据集的最大等值线、最小等值线和等值数，作为修改上述参数的参照。不支持修改。
   • 结果数据：用于设置结果数据的存储数据源位置和数据集名称。

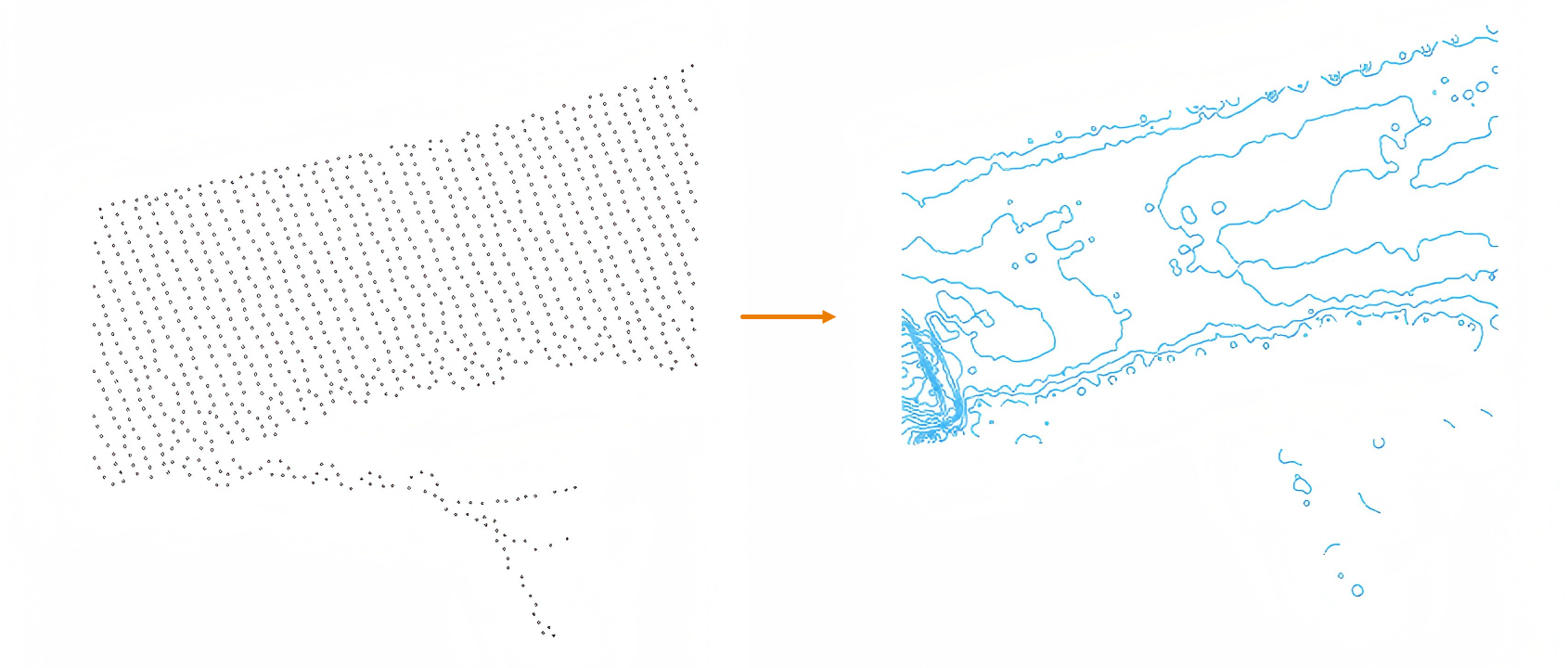

4. 参数设置完后，点击运行按钮即可完成由水深点数据生成等深线。例：



5. 在此基础上，确认生成的等深线没有问题后，可通过物标追加功能，将其追加到海图分组中。注意，生成的等深线将自动把水深值存储在 VALDCO 字段中，该字段对应了海图物标“等深线”的水深值字段，进行物标追加时，需要对字段进行匹配设置。
