使用说明

在海图生产流程中的数据预处理阶段，您可以使用生成面域功能，借助岸线数据生成水域面数据或陆地面数据。

操作步骤

下面结合应用示例介绍生成面域具体操作：

1. 数据准备：
   • 新建 CreateRegion.udbx 并通过右键菜单导入海图数据 -> S-57... 导入位于产品程序所在文件夹\templates\Chart\Data\01_Browse\US1WC04M.000 数据；
   • 通过右键导出数据集将该海图分组下的海岸线（COALNE）数据集导出为 CoastLine.shp，仅需设置目标文件名为 CoastLine 和自定义导出目录，其余参数默认。
2. 导入用于生成面域的数据：
   • 在 CreateRegion 数据源中导入 CoastLine.shp 海岸线数据集。
   • 双击将海岸线数据集在地图窗口打开，闭合曲线围合的区域表示陆地区域。
3. 生成面域：
   • 海图选项卡 -> 海图数据处理组 -> 生成面域按钮，弹出生成面域对话框。
   • 对话框中自动识别添加 CoastLine 数据集。您也可手动点击工具条上的添加按钮，在选择弹框中添加准备好的海岸线数据集为源数据。可默认设置保存结果数据的数据源位置及面数据集名称，点击确定运行。
   • 完成面域生成后，双击将生成的 Area 数据集添加至地图窗口。
     注意事项：

     生成的结果面数据无法自动区分水域和陆地区域，需对结果数据进行二次处理。

4. 导出水域面：
   • 在地图窗口中，单击右键进入选择模式，选择大面积区域为水域面，在右键菜单中选择另存为数据集...，在另存为数据集弹窗中设置数据集名称为 WaterRegion，点击确定。
5. 导出陆域面：
   • 在地图窗口中，单击右键进入选择模式，选择大面积区域为水域面，然后按住 Shift 框选全部图幅，实现一次性反选所有陆域面，同样在右键菜单中选择另存为数据集另存为 LandRegion，点击确定。

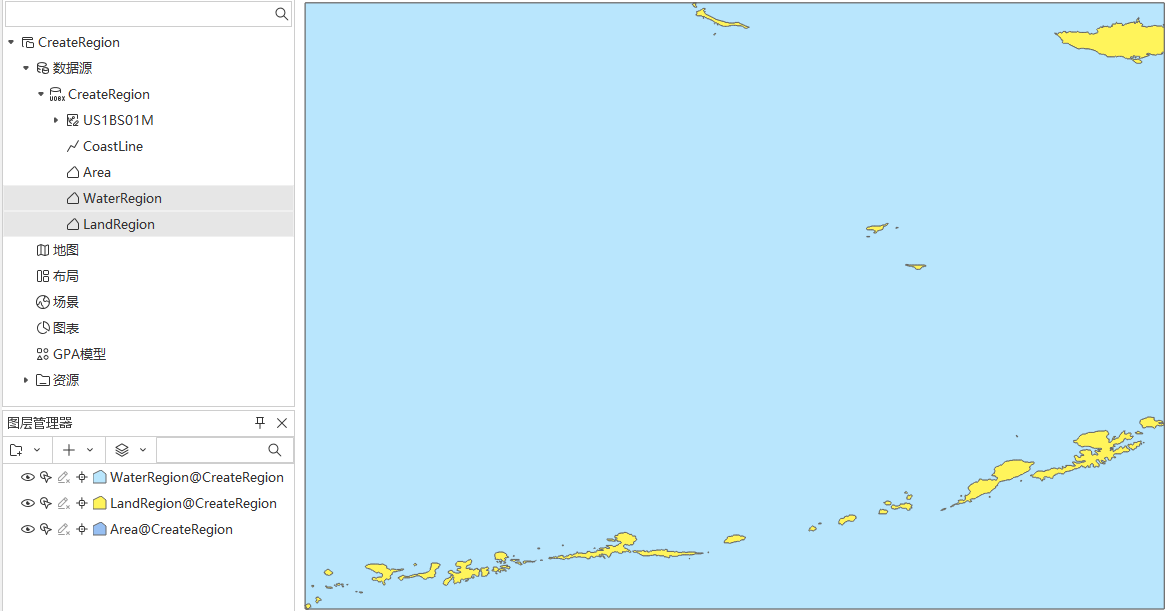

6. 查看效果：
   • 将上述区分出的水域和陆域面同时添加到地图，可以浏览生成面域并区分陆地水域的效果。
