海图数据生产

海图数据生产包括以下五个关键流程,确保生产和共享符合 S-57、CJ-57、IENC 标准的高质量电子海图数据:1)数据预处理;2)创建海图分组;3)海图数据处理;4)海图数据检核;5)海图数据共享。

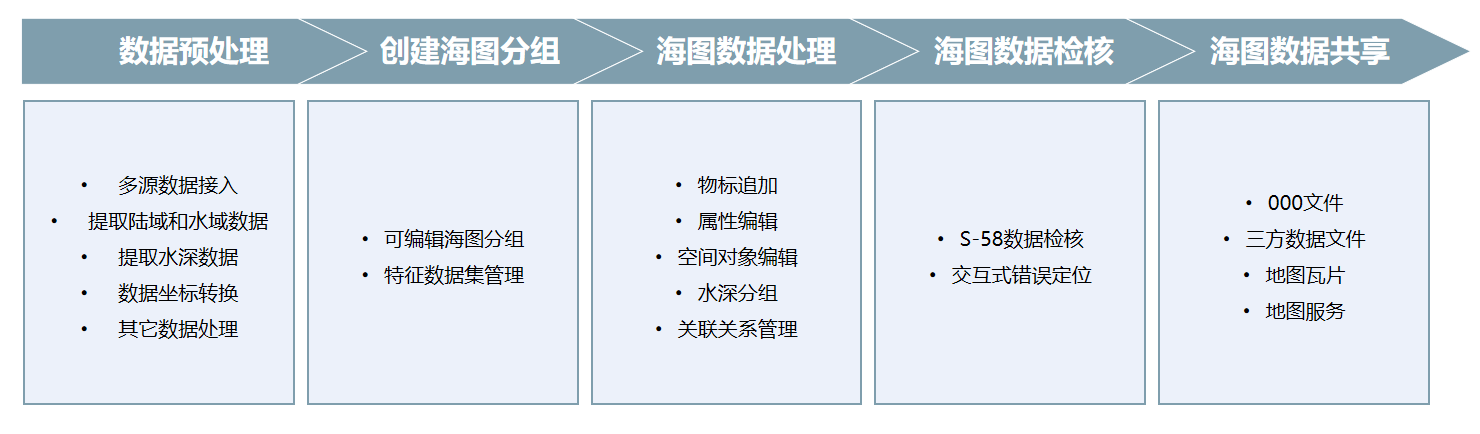

图:海图数据生产与发布的关键流程

数据预处理

在开始海图生产前,需对空间数据进行整理和标准化,包括:

  • 多源数据接入:支持矢量、栅格、三维模型、在线地图等 100 多种数据格式接入,提供坐标转换、数据配准和类型转换等功能。
  • 陆域与水域数据提取:通过矢量工具处理陆域和水域数据。
  • 提取水深数据:支持基于水深点生成等深线和深度范围面,创建航行关键数据。
  • 数据标准化处理:对于非标准数据(如 CAD 数据),通过自动化工具(提供 1000+ 工具)实现标准化处理,将复杂结构简化为符合 GIS 表达的数据格式。
  • 其他数据处理:包括拓扑预处理、拓扑检查及其他分析工具。

创建海图分组

SuperMap 提供两种海图数据生产模式:新建海图数据或修改现有数据,均需通过可编辑的海图分组完成操作。

  • 可编辑海图分组:支持设置图幅范围、基准面、版本号等详细信息,快速完成图幅创建。
  • 特征数据集管理:通过分组管理特征数据集,提升数据管理效率。

海图数据处理

提供多种工具和功能,支持高效编辑和转换:

  • 物标追加:根据数据结构匹配物标类型与字段,一键导入 GIS 数据至海图标准数据格式。详细请参考管理物标
  • 空间对象编辑:包括对象运算、节点编辑等数十种数据编辑工具,满足多样化数据编辑需求。详细请参考编辑物标
  • 水深分组管理:通过工具合并相同属性的水深点,减少冗余数据,提升效率。
  • 关联关系管理:支持批量构建物标的主从关系和组合关系,符合 S-57 标准。

海图数据检核

通过标准化检核,确保数据质量和安全性,详细请参考数据检查与拓扑

  • S-58 数据检核:提供 9 大类 300+ 检查项,同时支持 SuperMap 定制的 6 大类拓扑检查项。
  • 交互式错误定位:直观显示检查结果,支持错误位置定位与便捷修复。

海图数据共享

编辑完成并检核无误后,海图数据可通过以下方式进行共享与发布:

  • 导出为数据文件:支持 S-57、CJ-57、IENC 标准的 Shapefile 文件或 *.000 文件。
  • 生成地图瓦片:生成用于 Web 和移动端的底图。
  • 发布地图服务:提供在线地图服务,用于浏览和应用。

通过这一系列高效、精准的生产流程,SuperMap iDesktopX 实现了符合国际标准的海图数据生成和共享,满足不同应用场景需求。
