海图是展示海域或水体及其周边地理特征的图形表示工具，广泛应用于海上导航。根据比例尺的不同，海图可提供水深、航道、海底地形、障碍物、航标、潮汐信息等关键数据，帮助船舶安全航行。作为海上航行的重要工具，许多国家要求船舶携带海图以确保安全。
海图分类
海图分为纸质海图和电子海图：
- 纸质海图以传统方式打印。
- 电子海图通过计算机生成，具备更高的更新灵活性与交互性，可以提供纸质海图未覆盖的附加安全信息，如航路指南等。
本文档主要介绍电子海图（ENC, Electronic Navigational Charts），由各国的水文测量机构制作并发布，专为电子海图显示与信息系统（ECDIS, Electronic Chart Display and Information System）设计，确保船只获得精确的导航信息。
数据规范
由于电子海图的行业专用性、全球性和实用性，它在数据生产、传输、显示及修改方面比陆地地图有更严格的规范。多年来，国际海道测量组织（IHO）和国际海事组织（IMO）等机构致力于推动海图和水文数据的标准化，制定了一系列规范与标准，包括：
- S-57：《数字海道测量数据传输标准》，用于矢量形式的电子航海图数据交换，具法律效力。
- S-52：《电子海图显示与信息系统海图内容与显示规范》，规定了电子海图的内容、显示、颜色和符号等使用细节。
- S-58：《电子海图检核标准》，确保数据空间和描述属性的有效性，提高生产质量。
- S-100：《通用海洋测绘数据模型》，支持多种海洋测绘数据源、产品和用户，是现代化海洋地理空间数据标准。
针对内河电子航道的技术规范：
- IENC：国际内河电子航道图规范（Inland Electronic Navigational Chart）是一套技术规范，旨在确保内陆电子航海图（IENCs）的统一制作，并支持其在内河电子海图显示与信息系统（Inland ECDIS）中的高效应用。由国际海道测量组织（IHO）开发，并由内河电子海图协调组（IEHG, Inland ENC Harmonization Group）加以完善。
- CJ-57（JTS 195-3-2019）：《内河电子航道图技术规范》，是我国交通运输部发布的基于上述国际规范的水运工程强制性行业标准，规范内河水域的电子航道图的生产和应用，提升内河航道信息化水平。
产品能力
海图模块提供了基于 S-57、S-52 和 S-58 标准及 内河航道的 CJ-57 和 IENC 的海图数据转换、显示、查询、编辑和数据验核，以及数据字典管理和环境配置，易于构建符合有关国际标准的 ECDIS。提供 S-101、S102、S104、S-127、S131 五种 S-100 标准系列产品显示与属性查询。
SuperMap iDesktopX 为用户利用海图进行船舶监控提供了一个新的平台，对加快我国电子海图标准化建设具有一定的现实意义及技术价值。此外，还突破了传统海图"重水轻陆"的局限性，支持海图数据和陆地数据的整合，使用户可以在同一平台对海图、陆图进行统一的操作和处理，真正实现海陆一体化的存储、显示、查询、编辑和发布，为海上交通运输、海陆综合应急救援、海上资源与内河航道资源开发等应用提供完美解决方案。
SuperMap iDesktopX 支持多种国际标准和数据管理功能，包括但不限于：
- 数据管理与编辑：支持符合 S-57、CJ-57 和 IENC 标准的海图数据管理、物标编辑、水深管理等功能。
- 数据显示：基于 S-52 标准提供电子海图的显示和交互支持。
- 数据验证：按照 S-58 标准对海图数据进行验核，确保数据交换符合国际标准。
- 多标准数据支持：支持符合 S-101、S-102、S-104、S-127、S-131 等国际标准的数据接入，实现多标准数据的综合显示与查询。
 |

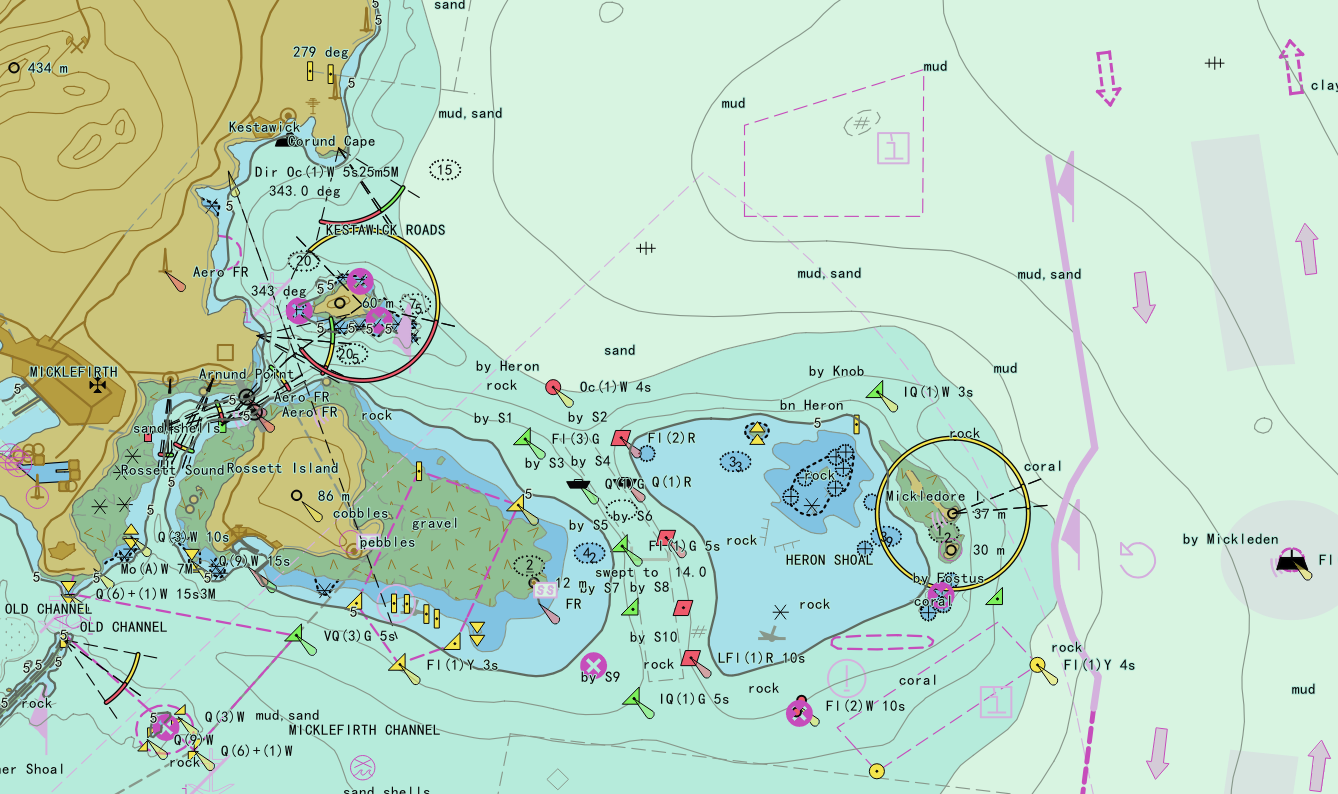

| 图：电子航海图（ENC） |
本章节将为您介绍以下内容：
- 海图基础：
- 海图分组：介绍海图数据集分组的类型，分组的创建、删除及分组类型之间的转换操作。
- 海图浏览：基于 S-52 标准的显示规范进行海图浏览的说明，包括显示设置、水深设置和过滤设置等。
- 海图数据生产：介绍 S-57、CJ-57 和 IENC 标准的基本概念，如何导入数据、选择物标、查看属性，以及生产 S-57、CJ-57 和 IENC 数据的流程。
- 海图标准扩展：介绍如何对海图数据进行物标定义的查询及标准扩展。
- S-100：介绍 S-100 系列标准的基本概念及如何接入 S-101、S-102、S-104、S-127、S-131 数据，实现多标准一体化显示。
