雷达可视域
使用说明
雷达可视域分析是以指定的雷达基站作为观察点，根据地形数据以及基站海拔、雷达架高等参数，分析雷达功效半径范围内的可视域，分析结果为栅格数据。
功能入口
- 空间分析选项卡->栅格分析组->表面分析下拉列表->可视性分析组->雷达遮可视域。
操作步骤
- 数据准备：用户可使用自己的数据进行分析，也可下载示范数据，请参见雷达基站分析页面中数据准备。
- 单击空间分析选项卡->栅格分析组->表面分析下拉列表->可视性分析组->雷达遮可视域按钮，即可弹出雷达阵地遮蔽图对话框。
- 参数设置的详细说明请参见：公共参数设置。
- 单击计算功效域按钮，即可开始分析雷达的探测范围，
全方位计算完之后再根据角度间隔输出指定方向上的结果，分析结果图会在对话框右侧显示，如下图所示：

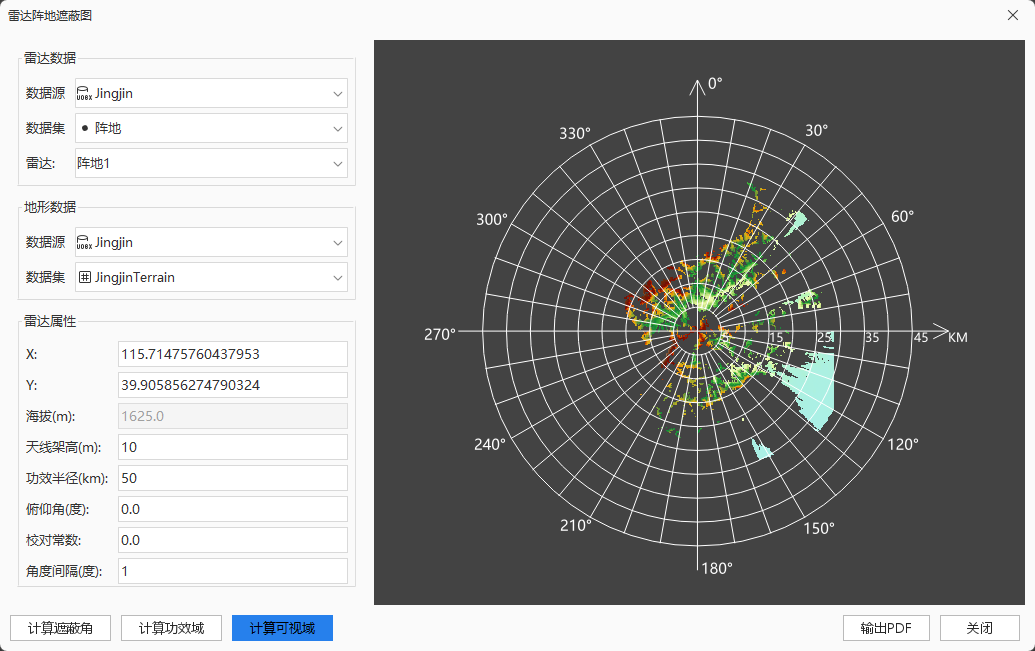

图：雷达功效域参数及结果 - 功效域结果支持直接打印出图，单击对话框中的“打印”按钮，可将遮蔽角结果地图输出为PDF文件。参数设置如下：
- 文件名称：设置PDF文件的保存路径和名称。
- 分辨率：输出分辨率或输出图像的 DPI（每英寸点数）。值越高通常图像越清晰，但随着DPI值的增大，输出PDF的文件大小和处理时间也会显著增加。默认情况下，输出DPI值为96。

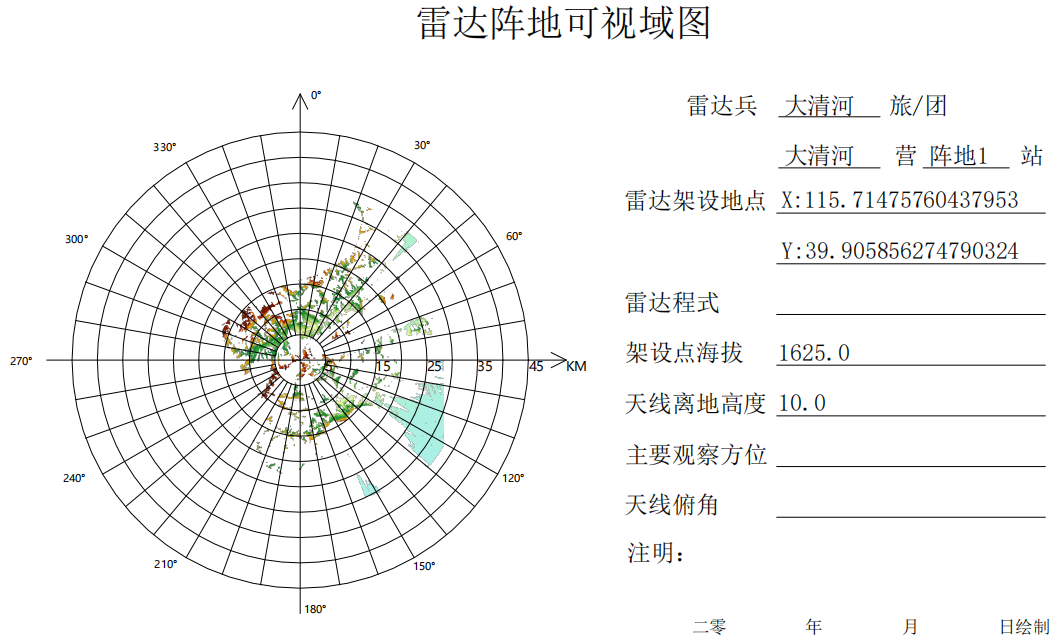

图：打印雷达可视域结果
注意事项：- 切换雷达基站后，右侧计算结果图将清除，不会保留前一次的计算结果。
- 分析的结果图为地图中的“雷达可视域”。
