雷达功效域
使用说明
雷达功效域是指雷达能发现目标的空间范围，根据雷达作用距离、俯仰角以及地形数据等，分析雷达的探测范围，结果图会展示指定方位角的功效域。可用于分析重要区域是否在雷达探测范围内，为雷达站的点位和天线高度提供设计依据。
功能入口
- 空间分析选项卡->栅格分析组->表面分析下拉列表->可视性分析组->雷达遮功效域。
操作步骤
- 数据准备：用户可使用自己的数据进行分析，也可下载示范数据，请参见雷达基站分析页面中数据准备。
- 空间分析->栅格分析->表面分析->雷达功效域，即可弹出“雷达阵地遮蔽图”对话框。
- 参数设置的详细说明请参见：公共参数设置。
- 单击“计算功效域”按钮，即可开始分析雷达的探测范围，
全方位计算完之后再根据角度间隔输出指定方向上的结果，分析结果图会在对话框右侧显示，如下图所示：
图：雷达功效域参数及结果 - 功效域结果支持直接打印出图，单击对话框中的“打印”按钮，可将功效域结果地图输出为PDF文件。参数设置如下：
- 文件名称：设置PDF文件的保存路径和名称。
- 分辨率：输出分辨率或输出图像的 DPI（每英寸点数）。值越高通常图像越清晰，但随着DPI值的增大，输出PDF的文件大小和处理时间也会显著增加。默认情况下，输出DPI值为96。

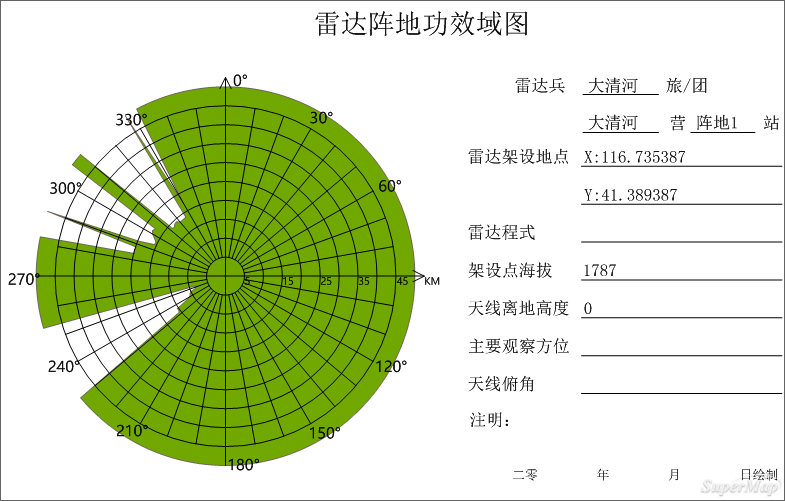

图：打印雷达功效域结果
注意事项：- 切换雷达基站后，右侧计算结果图将清除，不会保留前一次的计算结果。
- 分析的结果图为地图中的“雷达功效域”。
