使用说明

拓扑检查是为了检查出点、线、面数据集本身及不同类型数据集相互之间不符合拓扑规则的对象，并将检查结果保存到数据集（即点、线、面数据集）中。主要用于数据编辑和拓扑分析预处理。

关于拓扑检查及拓扑规则的详细介绍可参考知识库下的拓扑模块。

功能入口

• 工具箱->拓扑模块->拓扑检查：拓扑检查，将该工具拖拽到可视化建模窗口中，再双击该功能图形。(iDesktopX)

一般进行拓扑检查之前还需要进行拓扑预处理，因此可在拓扑检查算子前连接二维拓扑预处理算子。

参数说明

• 源数据：设置待进行拓扑检查的数据集及所在数据源。
• 参考数据：设置参考数据集及所在数据源。根据拓扑规则的不同，有些规则会使用两个数据集进行拓扑检查，如“点必须在线上”等，则需要一个线数据集作为参考数据集；而另一些规则只是在一个数据集内进行拓扑检查，如“线内无重叠”等，则无需选择参考数据集。
• 拓扑规则：设置拓扑规则。详细介绍可参考拓扑检查规则。
• 容限：设置用于进行拓扑检查的容限值，如节点之间的距离等。容限单位与数据集单位一致。取值范围大于0。注意：在使用“线内无打折”（LINE_NO_SHARP_ANGLE）规则检查时，该参数设置的为尖角容限（一个角度值）。
• 修复拓扑错误：系统可对部分拓扑规则所检查出的错误进行自动修复。选择可自动修复的拓扑规则以后，“修复拓扑错误”项将由灰色变为可勾选的状态。勾选该项后，即可在拓扑检查的同时对待检查数据集进行修复。

  其中，可进行自动修复的拓扑规则见下表：

  拓扑规则	修复方式
  线内无假结点	将假结点变为节点，即假结点所连接的两条线合并为一条线。
  线或面边界无冗余节点	将线或面边界上的冗余节点删除。
  线与线无重叠	若待检查数据集中的线对象与参考数据集中的线对象有重叠，将删除待检查数据集中该条线对象的重合部分。
  线内无自交叠	将线对象的自交叠部分删除。
  线内无重叠	将其中一条线对象的重叠部分删除。
  节点距离必须大于容限	将容限范围内的所有节点捕捉到一起，即合并成一个节点。
  节点之间必须相互匹配	在线对象上添加匹配的节点。
  线段相交处必须存在交点	在两条线段相交处分别添加交点。

• 被检查区域：设置被检查的区域，如果不设置，则对整个拓扑数据集进行检查，否则对设置区域进行拓扑检查。当前填写方式为字符串形式，可将范围导出为GeoJSon文件后将字符串贴入。
• 结果数据：设置保存检查结果数据集的数据源，和结果数据集名称。
• 单击“执行”按钮，执行准备好的分析功能。执行完成后输出窗口中，会提示执行结果是成功还是失败。

返回数据集的说明

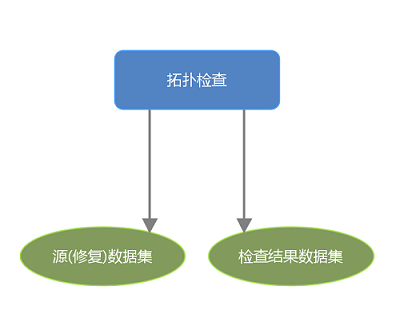

拓扑检查算子返回两种结果数据集：

• 源（修复）结果数据集：若进行了修复拓扑错误，则输出被修复的源数据集，若没有被修复则输出源数据集。
• 检查结果数据集：检查出的拓扑错误数据集。

另外，下表主要列出了几种常见的字段说明。

返回数据集的字段	释义
BeCheckedDataset	检查数据集
CompareDataset	参考数据集
ErrorObjectID_1	检查数据集出错Feature的SmID
ErrorObjectID_2	参考数据集出错Feature的SmID
TopoRule	错误类型
ErrorIndexFrom_1	ErrorObjectID_1几何对象出错点串的起点索引
ErrorIndexTo_1	ErrorObjectID_1几何对象出错点串的终点索引
ErrorIndexFrom_2	ErrorObjectID_2几何对象出错点串的起点索引
ErrorIndexTo_2	ErrorObjectID_2几何对象出错点串的终点索引
