使用说明

在使用拓扑数据集对关联数据集进行拓扑检查前，需要对待拓扑检查数据进行拓扑预处理操作，通过预处理将那些在容限范围内的问题数据进行调整。不进行拓扑预处理，可能会导致拓扑检查的结果出现错误。二维拓扑预处理方式包括：插入节点、节点和节点的捕捉、多边形走向的调整。

功能入口

• 工具箱->拓扑模块->拓扑检查->二维拓扑预处理。(iDesktopX)

参数说明

• 源数据集集合：设置需要进行拓扑预处理的数据集。
• 精度数组：设置用于预处理数据集的精度等级数组。精度数组只能为1到5之间的整数。精度数组的值越小，代表对应数据集的精度越高、数据质量越好，在进行定点捕捉时 ，低精度数据集中的点将被捕捉到高精度数据集中的点位置上。精度等级数组必须与进行拓扑预处理的数据集集合元素数量相同且一一对应。
• 容限：设置用于进行拓扑预处理的容限值，它是一个距离值，指的是在这个值的范围内，所有的节点或（和）线被认为是重合的、同一的。例如，若一个线对象的节点与另一个线对象的节点距离在容限范围内，则认为这两个节点重合；若一个线对象的节点与一个点对象的距离在容限范围内，则认为点在线上。 节点或（和）线之间的距离小于容限值时，将进行拓扑预处理。容限默认值与数据集的坐标系有关。

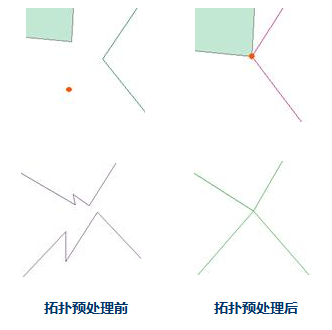

• 节点捕捉：将容限范围内的节点捕捉在一起（即将捕捉在一起的节点修改为同样的二维坐标），其中“节点”的含义是指点对象以及线对象和面对象的所有控制节点。勾选“节点捕捉”复选框后，可在“参考数据集”处选择一个数据集，以该数据集的节点位置为参照进行捕捉。在捕捉后会将线对象和面对象在容限范围内的临近点去除，节点捕捉处理效果如下图所示。

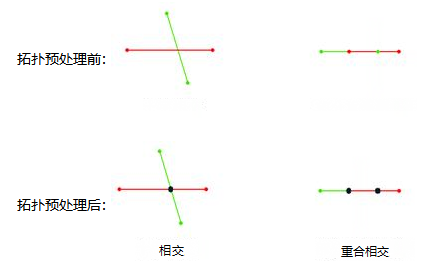

• 线段间求交插入节点：若勾选此复选框，则在线段相交或重合相交处，并保证数据走向的同时插入节点，处理效果如下图所示。

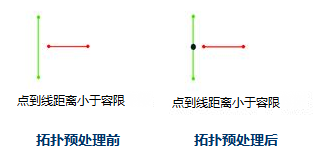

• 节点与线段间插入节点：若勾选此项，则会根据设置的容限值，对待检查数据集中的拓扑错误进行预处理，在点到线段距离小于容限的情况下，将点到线的垂足插入到线上。



• 节点位置调整：若勾选此项，则会根据设置的容限值，对待检查数据集中的拓扑错误进行节点位置调整处理。
• 多边形走向调整：若勾选此复选框，则将传入面数据集对象的边界走向调整为标准走向，即外边界为顺时针走向，洞为逆时针走向，岛为顺时针走向，如下图所示为拓扑预处理后 。



• 单击“执行”按钮，执行准备好的分析功能。执行完成后输出窗口中，会提示执行结果是成功还是失败。
