使用说明

图层包括点图层、线图层、面图层、文本图层、栅格/影像图层、专题图图层等，且所有图层都可在图层管理器中叠加显示。通过图层管理器中图层控制下拉按钮中的图层控制和图层节点可拖拽功能，可实现对单个或多个图层进行统一管理。

• 图层控制：图层控制用来对地图窗口中的单个或多个图层的状态和参数进行管理。
• 图层节点可拖拽：设置图层节点是否可拖拽，可固定图层管理器中图层顺序，防止图层过多时拖拽导致的误操作。

本文主要介绍图层控制对话框中的参数信息。

功能入口

图层管理器->图层控制按钮。

参数说明

工具栏

在图层控制对话框的左上角，提供了添加数据、新建分组、删除、全选、反选、置顶、上移、下移、置底等工具，用于添加图层、删除图层或调整图层显示顺序。

• 添加数据：向图层列表中添加数据，以显示更多的图层。
• 新建分组：向图层列表中添加新的图层分组，其管理方式与图层管理器中的管理方式一致。同时新建分组下拉选项中还提供新建图层快照功能，详情请参考使用快照图层。
• 置顶/上移/下移/置底：在图层列表中选中图层后，结合使用置顶/上移/下移/置底按钮可以调整图层显示顺序。或在图层管理器的图层控制下拉按钮中开启图层节点可拖拽功能后，通过拖拽的方式调整图层顺序。

  图层的显示顺序将直接影响地图显示效果，一般地图图层显示顺序的规则为：

  • 根据对象的地图范围，从上至下依次为：小->中->大。
  • 根据图层的类型，从上至下依次为：文本->点->线->面。
    注意事项：

    以上规则只是一个一般化的推荐顺序，根据不同地图制作需求也会有其他的图层排序方式。

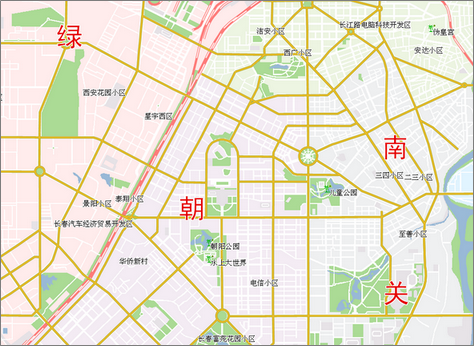

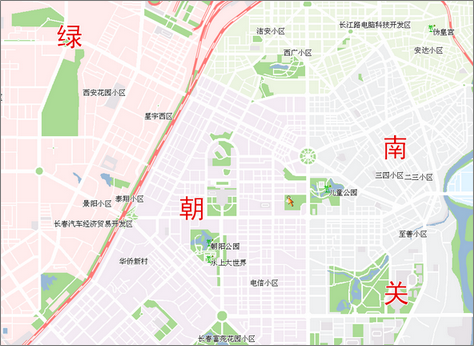

  下面两幅地图分别为某一图层（RoadLine）置底前和置底后的地图效果。从这两幅地图中，可以很明显的看出，图层层叠顺序的对地图显示的重要性。

  图层调整前地图显示效果	图层调整后地图显示效果

图层列表

在图层控制对话框的左下角，提供了图层列表，用于显示了当前地图窗口中的所有图层信息，与图层管理器中的图层显示顺序一致。

参数设置

在图层控制对话框右侧，提供了选中图层的相关参数信息，便于修改参数设置，以控制图层显示效果。

• 显示控制：不管图层类型为矢量、栅格或影像，在图层属性面板的显示控制分组中，都提供通用的参数设置。详情请参考设置图层通用属性。
• 矢量参数：当选中矢量图层时显示矢量数据集的相关参数，包括显示完整线型、十字路口优化、符号随图缩放、对象最小尺寸、显示过滤条件等。详情请参考设置矢量图层属性。
• 影像参数：当选中影像图层时显示影像数据集的相关参数，包括影像图层的亮度、对比度、透明色、插值方式、显示方式及拉伸等。详情请参考设置影像图层属性。
• 栅格参数：当选中栅格图层时显示栅格数据集的相关参数，包括栅格图层的亮度、对比度、颜色表、指定栅格值风格、栅格函数等。详情请参考设置栅格图层属性。

相关主题

添加数据

使用图层分组
