设置栅格图层属性

显示控制

显示控制分组中组织了图层属性的通用参数,详情请参考设置图层通用属性

特殊值

  • 特殊值:可单击拾取按钮,在地图窗口的影像图层中拾取一个像元值设置为特殊值(支持捕捉),也可直接在数值框中输入一个数值作为特殊值。即用户需要对某些特定值的栅格像元的显示效果进行设置。
  • 特殊值透明:复选框用来设置已指定栅格值是否透明显示。勾选该复选框,即可将指定栅格值像元设置为透明显示;不勾选该项,指定栅格值颜色仍以指定的颜色显示。

背景值

可将指定背景值像元的颜色替换为其他颜色。

  • 背景值:可单击拾取按钮,在地图窗口的影像图层中拾取一个像元值设置为背景值(支持捕捉),也可直接在数值框中输入一个数值作为背景值。
  • 背景值透明:单击下拉按钮,在弹出的颜色面板中设置替换颜色。

透明色

透明色设置用来将栅格图层中某种颜色设置为透明色,即将栅格数据中指定颜色覆盖的区域设置为透明效果。 完成透明色的设置需要将透明色透明色容限两个命令配合使用。

  • 透明色:勾选该复选框,即可将指定无值像元设置为透明显示;不勾选该项,指定无值颜色仍以指定的颜色显示。
  • 透明色容限:设置透明色容限值后,假设原始颜色设置为 (r, g, b)、容限设置为 a,则需透明显示的颜色范围在 (r-a, g-a, b-a) 到 (r+a, g+a, b+a)之间。

亮度

当前图层为栅格图层时,亮度数字调整框用来调整栅格图层的明暗亮度。用户可在亮度数字调整框中直接输入亮度值,调整当前图层亮度。或者点击亮度数字调整框,使用鼠标滑块来调整亮度,实时浏览设置结果。

对比度

当前图层为栅格图层时,对比度数字调整框用来调整栅格图层的对比度。用户可在对比度数字调整框中直接输入对比度值,调整当前图层对比度。或者单击对比度数字调整框右,使用鼠标滑块来调整对比度,实时浏览设置结果。

插值方式

在缩放浏览栅格数据时,需将原始图像映射为较大或较小的一组像素,SuperMap提供了 5 种插值方式,分别为最临近插值、低质量插值、高质量插值、高质量双线性插值、高质量三次插值。不同的插值方式决定了栅格显示的质量,但是输出图像的显示质量越高,所需的时间就越长。

  • 最临近插值:是一种较简单的插值方式,该方式处理速度较快,但是图像显示效果最差。
  • 低质量插值:该方式会执行预筛选以确保高质量的收缩,插值后图像放大显示质量不好。
  • 高质量插值:缩放时图像显示质量较高,但是输出图像时间较长。
  • 高质量双线性插值:通过指定的高质量双线性插值法,执行预筛选,以确保缩放栅格的高质量显示效果。
  • 高质量双三次插值:通过指定的高质量双三次插值法,执行预筛选,以确保缩放栅格的高质量显示效果,此方式输出的图像显示质量最高。

显示方式

提供默认、拉伸显示和栅格函数显示三种方式。

  • 默认:使用灰度值来显示数据。
  • 拉伸显示:默认为无拉伸,更多方法介绍请参考影像拉伸方法
  • 栅格函数显示:提供三维晕渲图正射三维影像坡度图坡向图可视域图五种方式显示栅格数据。
    默认显示 正射三维影像 三维晕渲图 坡度图 坡向图 可视域图
    • 正射三维影像:是一种采用数字微分纠正的技术,根据周边邻近栅格的高程得到当前点的合理日照强度,对栅格数据进行影像纠正。
    • 三维晕渲图:是一种通过模拟地表光照阴影来反映地形起伏的栅格图像。其原理是设定虚拟光源角度,基于数字高程模型(DEM)计算的坡度坡向数据,对每个栅格像元进行光照模拟。即面向光源的斜坡赋予较高灰度值,背光面则呈现较低灰度值的阴影效果,从而形象地展示实际的地貌特征。
      • 光源方位角:用于定义光源的照射方向,默认值为315,取值范围为[0,360],单位为。如下图,正北方向为0(360)度、正东方向为90度、正南方向为180度、正西方向为270度。
      • 光源高度角:用于设定光源的照射倾角,默认值为45,取值范围为[0,90],单位为。其中0度表示光源位于地平线(平行照射),90° 表示光源垂直正射地表。

        当光源方位角为315度,高度角为45度时,其与地表的相对位置如下图所示。

      • 高程缩放系数当高程值(Z方向上)的单位与 X、Y 坐标的单位不一致时,通常需要将高程值乘以一个高程缩放系数,使得三者单位一致。例如:X、Y方向上的单位是米,而Z方向上的单位是英尺,由于1英尺等于0.3048米,则需要指定缩放系数为0.3048。若设置为 1,则表示不缩放

        建议在数据显示前,将地图和数据转换为投影坐标系统(单位:米)。如果坐标系为球坐标系时,需要指定一个适当的高程缩放系数。如果X、Y方向上的单位是度,而Z方向上的单位是米时,可使用下表列出的高程缩放系数


           Latitude     Z-factor
               0         0.00000898
              10         0.00000912
              20         0.00000956
              30         0.00001036
              40         0.00001171
              50         0.00001395
              60         0.00001792
              70         0.00002619
              80         0.00005156
    • 坡度图:使用经过计算后的坡度显示栅格数据。默认设定的光源方位角为315度、光源高度角为45度、高程缩放系数为1,其中光源方位角不可修改。
    • 坡向图:使用经过计算后的坡向显示栅格数据。默认设定的光源方位角为315度、光源高度角为45度、高程缩放系数为1,且均不可修改。
    • 可视域图:是指某一观察点的可视区域范围。
      • X坐标值:观察点所在的X坐标,可通过右侧的拾取按钮在地图窗口中获取。
      • Y坐标值:观察点所在的Y坐标,获取X坐标值后可自动填充。
      • 高程值:观察点所在的高程值,获取X坐标值后可自动填充。
        提示:

        通过Y坐标值右侧的清除按钮,可同时清空X坐标值、Y坐标值和高程值的信息。

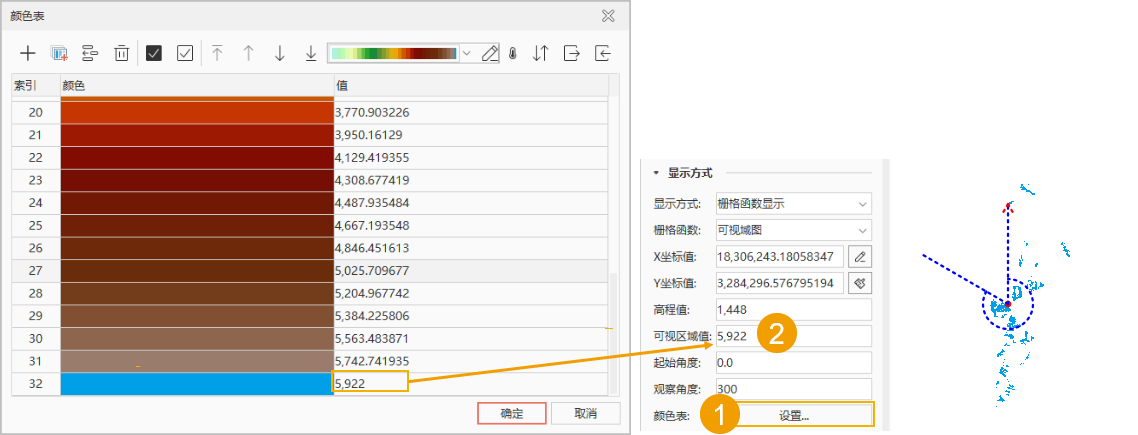

      • 可视区域值:输入颜色表对应的栅格值,使用对应的颜色来显示可视域范围。单击颜色表右侧的设置按钮,在颜色表对话框中设置颜色和值,然后将颜色表中的值作为可视区域值。

      • 起始角度:以正北方向为0度,设置开始观察的角度。如设置为90,则其实角度在正东方向。
      • 观察角度:以起始角度作为0度,沿顺时针方向观察的终点角度。默认值为360,单位为。如起始角度设置为90,观察角度设置为30,则观察范围在90-120度之间。

Gamma

通过Gamma参数能够实现栅格非线性亮度和对比度调整,从而增强图像显示细节,改善栅格数据的显示质量。取值范围在 0 到 10 之间(包含0和10),数值精度为小数点后两位。

当显示方式为栅格函数显示时,不支持设置Gamma参数。Gamma值大小说明如下:

  • 当Gamma值等于1时,图像没有进行Gamma校正。
  • 当Gamma值大于1时,图像的暗部区域对比度增加,细节更加突出,但亮部区域的细节会有所损失,整体图像变亮,如图2。
  • 当Gamma值小于1时,图像的亮部区域对比度增加,细节更加突出,但暗部区域的细节会有所损失,整体图像变暗。

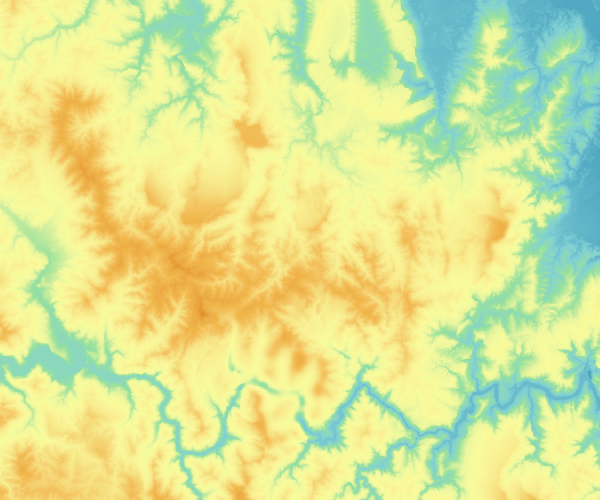

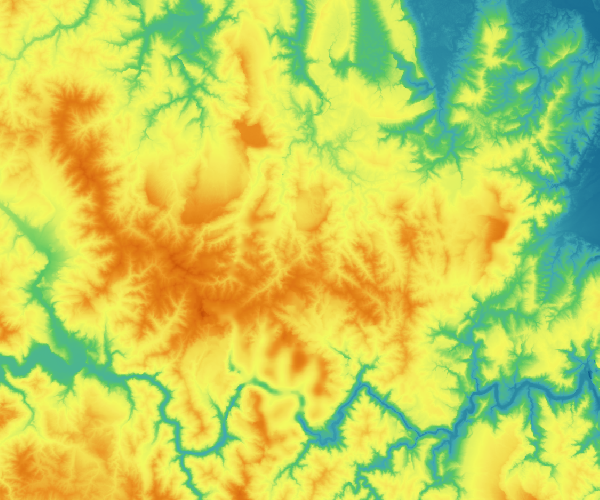

图1:Gamma=1 图2:Gamma=2

颜色表

用来设置地图中栅格图层的像元颜色。单击设置...按钮,可以在弹出的颜色表对话框中编辑颜色方案。

颜色表自动插值

勾选该复选框,则可以对栅格数据进行重采样,优化栅格单元格边界,让栅格颜色效果更加光滑。
