使用说明

在编辑空间对象时，捕捉功能可快速、精准地定位至容差范围内已有对象的边线或节点，从而提升编辑效率与精度。

仅当图层为可编辑状态时，才会启动捕捉功能。图层可编辑的设置请参考设置图层通用属性。

捕捉配置为全局参数，重启软件后仍然生效。

SuperMap ImageX Pro 2025 版本开始支持。

功能入口

影像镶嵌选项卡->地图编辑组->捕捉设置。

操作说明

1. 点击影像镶嵌选项卡->地图编辑组->捕捉设置按钮，弹出捕捉设置对话框。
2. 在类型项中，您可以设置以下内容：
   • 启用或关闭相应的捕捉类型：通过勾选启用列的复选框，以开启相应的捕捉类型。若需要关闭，则取消勾选即可。
     提示：

     还可以通过点击影像镶嵌选项卡->地图编辑组->捕捉设置下拉菜单中的某一项捕捉类型来启动或关闭相应的捕捉类型（选中为开启状态，取消选中为关闭状态），无需打开捕捉设置对话框。

   • 调整捕捉优先级：选中某一行捕捉类型后，可以通过右侧的置顶、上移、下移、置底按钮调整其优先级。如下图，当鼠标同时落在节点和端点附近时，若点捕捉端点优先级高于点捕捉节点，则鼠标将定位到端点处。

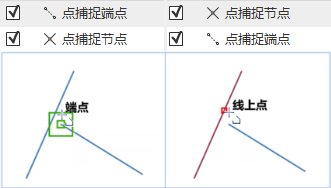

     图：捕捉优先级

   • 恢复默认：若您通过上述操作对默认值进行了编辑，可点击对话框中的恢复默认按钮，恢复所有操作。
3. 在参数项中，提供捕捉容限、角度等参数设置，以满足不同场景的捕捉需求。各参数说明如下：
   • 捕捉容限（像素）：若待捕捉对象与鼠标的距离小于指定容限值，则该对象将被捕捉。默认值为15，单位为像素，取值范围为[1,20]。
   • 固定角度（度）：若待画线段与已画线段的夹角等于指定的角度值，并开启线线之间形成固定角捕捉类型，则予以提示。默认值为90，单位为度，取值范围为[0,360]。

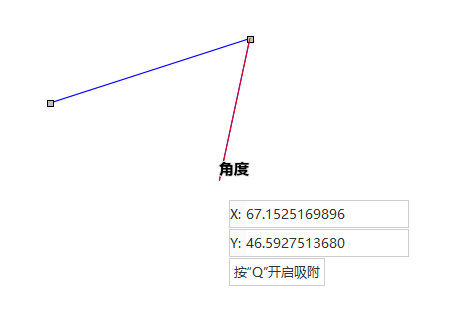

     图：捕捉固定角度（固定角度值为60°）

   • 固定长度（地图单位）：若待画线段与已画线段的夹角等于指定的长度值，并开启固定长度绘制线捕捉类型，则予以提示。默认值为1000，单位与地图坐标单位一致。

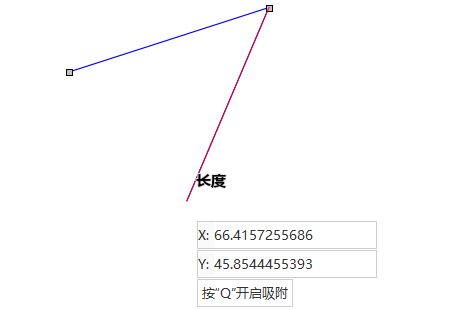

     图：捕捉固定角度

   • 可忽略线长度（像素）：即为捕捉线的最小长度。当线对象的长度小于指定值时，不会对其进行捕捉。默认值为50，单位为像素，取值范围为[1,120）。
   • 点捕捉到线上时添加节点：勾选该项，表示在点捕捉到线上时，会在线的捕捉点位置处自动插入一个节点。
   • 预览：在对话框右侧提供了参数设置的预览窗口。红色圆圈表示容限范围。
   • 恢复默认：若您通过上述操作对默认值进行了编辑，可点击对话框中的恢复默认按钮，恢复所有操作。
4. 设置完成后，点击确定按钮，即可在编辑对象中使用捕捉功能。
