场景类组件主要用于三维场景的展示，是应用的主体部分，因此推荐您在制作应用时，优先添加场景组件或地图组件。点击左侧边栏中的“组件”，在“场景”分类下选择希望添加的组件，通过拖拽的方式即可添加到画布中。

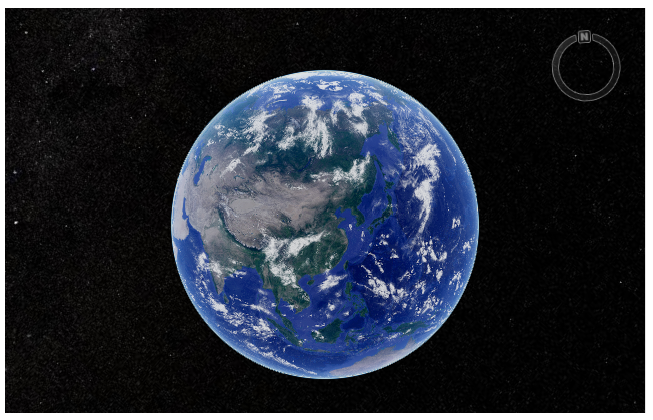

场景组件

场景组件主要用于三维场景的展示，场景组件的设置项如下：

  • 场景：点击“选择场景”添加场景，应用构建器支持添加如下种类的场景：
    • 公开场景：iPortal 资源中心中具有查看或以上权限的场景资源，支持根据关键字符进行检索
    • 我的场景：iPortal 资源中心中所有者为自己的场景资源，支持根据关键字符进行检索
  • 坐标：场景中心点的坐标，包括场景中心点的经度、纬度和场景高度。可通过拖动场景、按住鼠标滚轮滚动、更改场景坐标的方式调整场景至合适的位置
    • 经度：场景中心点的经度
    • 纬度：场景中心点的纬度
    • 高度：场景中心点距离地面的高度

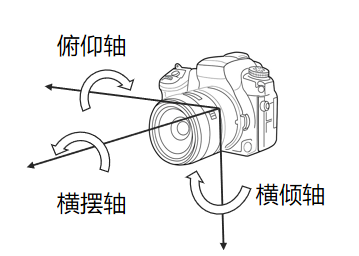

  • 方位：场景显示的方位视角，包括偏航角、翻转角和俯仰角。可通过按住鼠标滚轮滚动、更改场景方位参数的方式调整场景至合适的方位

  • 偏航角：当前视点围绕横倾轴旋转形成的角度
  • 翻转角：当前视点围绕横摆轴旋转形成的角度
  • 俯仰角：当前视点围绕俯仰轴旋转形成的角度
  • 扫描：启用后，鼠标点击场景中某一位置，场景中会显示动态的扫描光效效果，为场景添加一种科技感
    • 扫描类型：提供圆形扫描和线形扫描，圆形扫描是从鼠标点击处向外扩散的圆形波纹效果，线形扫描是从鼠标点击处向某个方向移动的线型波纹效果
    • 扫描周期：完成一次完整扫描动作所需的时间
    • 扫描速度：扫描效果的视觉移动速率
  • 子组件：场景组件提供了用于辅助场景展示与交互操作的子组件。您可以打开子组件折叠菜单，通过子组件名旁的  /  图标进行选择性启用，支持更改子组件在场景组件中显示的位置、字体颜色、背景颜色，以及是否默认折叠等参数
    • 图层列表：对于拥有多个图层的场景，可以通过图层列表组件设置各个图层的显隐、缩放至某一图层、调整图层顺序等
    • 量算：在场景中量算包括距离、高度和面积测量。距离和高度测量可通过绘制直线或折线的方式，测量地图上两个或多个地点连线间的空间直线距离和垂直高度；面积测量可通过绘制多边形的方式，测量地图上的某一区域范围的面积。支持选择量算模式，包括空间量算、贴地量算、CGCS2000、XIAN80、WGS84、平面投影，可同时开启顶点捕捉，提高量算精度。

场景子组件

场景子组件目前包括图层列表子组件。场景子组件与场景组件配置项里的子组件功能大体相同，特点在于场景子组件可以拖拽至页面中的任意位置进行放置。所有的场景子组件都需要关联场景后方可使用。

图层列表

图层列表组件可控制拥有多个图层的场景中各个图层的显隐，包括 S3M 图层、影像图层、MVT 图层和地形图层。点击图层名称前的  / 图标，即可显示或隐藏图层。图层列表的配置项如下：

  • 场景目标：选择与图层列表组件关联的场景
  • 默认折叠：设置图层列表默认为折叠或展开状态
  • 图层操作：设置图层支持的操作
    • 缩放至图层：开启后，点击各图层名称右侧的  图标，场景可缩放至当前图层范围
    • 图层顺序：开启后，可通过鼠标拖动图层来调整图层的显示顺序
  • 图标位置：图层列表图标显示在图层列表组件中的位置
  • 文本颜色：图层列表中字体和图标的颜色
  • 背景颜色：图层列表的背景颜色

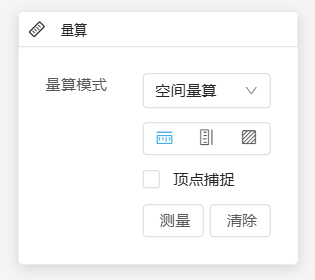

量算

场景量算组件支持在场景中量算距离、高度和面积。距离和高度测量可通过绘制直线或折线的方式，测量地图上两个或多个地点连线间的空间直线距离和垂直高度；面积测量可通过绘制多边形的方式，测量地图上的某一区域范围的面积。

场景量算组件提供以下几种量算模式：

  • 空间量算：忽略地形和模型，直接计算坐标点之间的三维空间距离或面积
    • 距离：在场景中量算两个点或多个点之间的直线距离
    • 高度：当量算的区域有地形数据时，量算的高度为考虑地形的高度；否则，量算高度的起始点为光滑球体表面
      • 等高线：在测量高度时，场景中会显示鼠标所在位置高度的水平等高线，提供直观的高度参考
    • 面积：在场景中量算面积。不考虑地形起伏，面积值通过量算区域的坐标点计算获得
    • 顶点捕捉：当量算模式选择空间量算时，开启顶点捕捉可精准吸附至最近的模型顶点，提高量算精度
  • 贴地量算：距离和面积量算时将紧贴地形表面或模型表面
    • 距离：当量算的区域有地形数据时，则为依地形起伏的距离；否则为球面距离
    • 高度：当量算的区域有地形数据时，量算的高度为考虑地形的高度；否则，量算高度的起始点为光滑球体表面
      • 等高线：在测量高度时，场景中会显示鼠标所在位置高度的水平等高线，提供直观的高度参考
    • 面积：在场景中量算面积。当量算的区域有地形数据时，则为依地形起伏的面积
  • CGCS2000、XIAN80、WGS84：特殊的贴地量算模式，在这几种坐标系下的贴地量算模式
  • 平面投影：将三维空间中的点垂直投影到二维平面上，在该二维平面上进行量算
    • 距离：当量算的区域有地形数据时，则为依地形起伏的距离；否则为球面距离
    • 高度：当量算的区域有地形数据时，量算的高度为考虑地形的高度；否则，量算高度的起始点为光滑球体表面
      • 等高线：在测量高度时，场景中会显示鼠标所在位置高度的水平等高线，提供直观的高度参考
    • 面积：不考虑地形起伏和坐标点的高度，在场景中量算投影面积。面积值通过量算区域的坐标点经纬度值计算获得

场景量算组件的配置项如下：

  • 场景目标：选择与场景量算组件关联的场景
  • 默认折叠：设置场景量算组件默认为折叠或展开状态
  • 图标位置：场景量算组件图标在场景量算组件中的位置
  • 文本颜色：场景量算组件中字体和图标的颜色
  • 背景颜色：场景量算组件的背景颜色图层操作：设置图层支持的操作
