三维室内导航

三维室内导航数据制作

地图展示数据的制作

导入数据集

在进行数据制作前，先将原始数据导入到导入数据源。

操作方法：

第一步：创建数据源。【工作空间管理器】-【数据源】右键-【新建文件型数据源】，输入数据源名称和存储路径。

第二步：导入数据集。【工作空间管理器】-【第一步新建的数据源】右键-【导入数据集】，利用“添加文件”按钮，添加相应的原始文件。注意：涉及到跨楼层导航的点数据集，如楼梯、电梯等，需重命名为“T楼层编号_CON_INFO"格式，例如"T7_CON_INFO"。

图: 新建数据源（左）和导入数据集（右）

图: 添加文件

为防止数据丢失，应随时保存工作空间。保存方法为：【文件】-【保存】，或点击页面左上角按钮，输入工作空间名称，保存即可。

新建球面场景

【工作空间管理器】-【场景】右键-【新建球面场景】，场景新建完成后，“图层管理器”如下所示：

图: 新建球面场景（左）、新建后结果（右）

球面场景创建完成后，通过拖拽或右键【添加到当前场景】的方式，将上一流程导入的数据集，添加到当前的场景中。添加完成后，如果找不到已添加的图层，可以在“图层管理器”，选中图层，右键选择【快速定位到本图层】，即可在地图窗口看到已添加的图层内容。

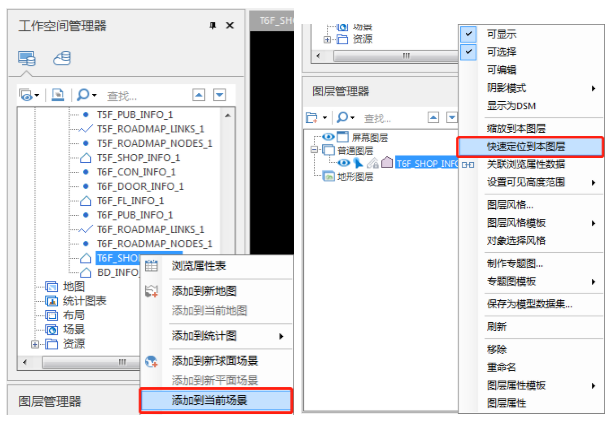

图: 添加图层到场景（左）、定位图层（右）

面数据制作

面数据属性添加：面数据必须包含的属性如下：

属性项	名称及表达意义	属性类型
楼层ID	FL_ID（该名称不可更改）：用于楼层显示、路径分析和导航。每一个楼层有一个ID，同一楼层中所有地物的楼层ID都相同。	宽字符
类型	CO_TYPE：用于制作单值专题图，根据类型显示为不同的颜色。可以根据地物不同的属性设置类型值。以商场为例，店铺、电梯间、卫生间可以设置为不同的类型。	宽字符
名称	FT_NAME_CN：用于制作标签专题图，将名称显示在地图上。	宽字符

第一步：添加属性项：若数据集中不含有上述属性内容，需要手动将内容添加。

在需要添加属性的面数据集上，单击右键，选择【属性】-【属性表】，打开如下所示的属性列表，利用按钮，进行属性项的添加。注意：新添加的属性项需点击“应用”按钮，才可以完成操作。

图: 打开属性列表操作（左）、属性添加结果示例（右）

第二步：添加属性值：属性项添加完成后，即可以为数据集中的每一个对象添加对应的属性了。

在上述面数据集上，单击右键，选择【浏览属性表】，打开如下所示的属性表，双击属性表中的项（带*的无法编辑），即可对属性进行编辑。

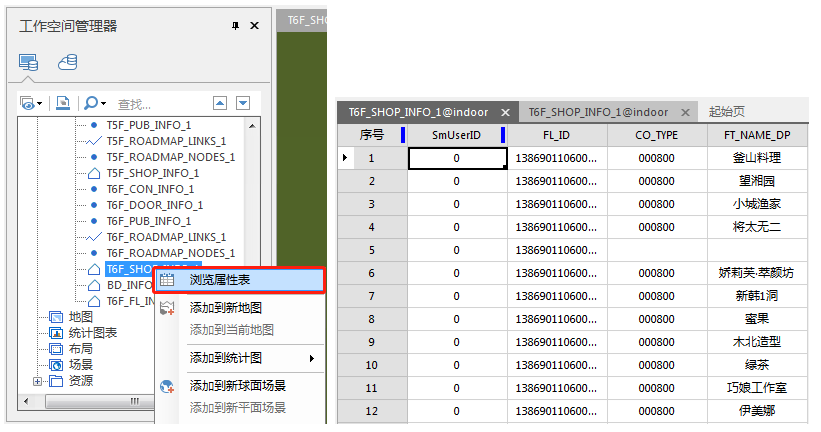

图: 在属性表中添加属性

第三步：制作单值专题图，根据类型显示不同的风格。

在图层管理器中，选择面图层，右键，选择【制作专题图】-【单值专题图】-【默认】，在右侧出现如下所示的“专题图”设置界面。选择表达式，可通过颜色方案，选择合适的显示颜色，或者通过“风格”按钮，打开“填充符号选择器”，自行设置。

图: 制作单值专题图

图: 专题图设置

专题图制作完成后，可以把其转换为三维效果。

在图层管理器中，选中该专题图层，【风格设置】-【拉伸设置】，高度模式为：绝对高度，为“底部高程”和“拉伸高度”设置相应的值。这里注意，本图层的底部高程等于下一层的底部高程与拉伸高度之和。

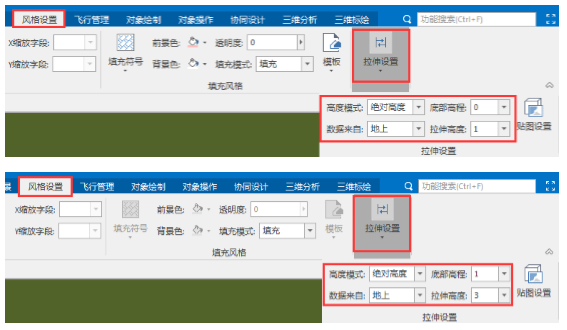

图: 第一层拉伸参考（上）、第二层拉伸参考（下）

图: 拉伸后效果示例

第四步：制作标签专题图，将名称显示出来。

在图层管理器中，选择面图层，右键，选择【制作专题图】-【标签专题图】-【统一风格】，在右侧出现如下所示的“专题图”设置界面。选择标签表达式，设置相应属性。

图: 制作标签专题图

标签专题图制作完成后，也要进行拉伸设置，使标签专题图浮于该楼层最顶层，设置方式同单值专题图。注意：“底部高程”、“拉伸高度”与对应的标签专题图相同。

点数据制作

第一步：添加属性项：方法与面数据属性项添加方法相同，参照面数据集的步骤添加。

属性项	名称及表达意义	属性类型
楼层ID	FL_ID（该名称不可更改）：用于楼层显示、路径分析和导航。每一个楼层有一个ID，同一楼层中所有地物的楼层ID都相同。	宽字符
类型	CO_TYPE：用于制作单值专题图，根据类型显示为不同的颜色。可以根据地物不同的属性设置类型值。以商场为例，店铺、电梯间、卫生间可以设置为不同的类型。	宽字符
名称	FT_NAME_CN：用于制作标签专题图，将名称显示在地图上。	宽字符

除上述属性项外，楼梯（包含扶梯、滚梯、直梯等）由于涉及到导航，还必须包含如下属性项。

属性项	名称及表达意义	属性类型
楼梯ID	FT_ID：每层的楼梯有一个ID值，即使是相同的一部直梯，在不同的楼层，ID值也是不一样的。	宽字符
楼梯类型	FT_TYPE：即上表中的“类型”。	宽字符
到达楼层	TO_CON：格式为“#到达的楼层#到达的下一个楼梯的ID“，如到达2层，ID为138690310200334的楼梯，属性值为“ #2#138690310200334”。每个楼梯只需对应上一层的楼梯即可，如1层的楼梯，本属性的属性值中到达的楼层为2。最顶层，本属性可以为空。	宽字符

属性项的添加方式同面数据的属性项添加，请参考面数据的步骤添加。

第二步：添加属性值。方法与面数据属性值添加方法相同，参照面数据集的步骤添加。

导航路径数据制作

室内原始数据中，需包含路径数据，存储在线数据集中，路径数据主要用于导航，需要构建路网，构建路网后的结果，无需加入地图。

【网络分析】-【拓扑构网】-【构建二维网络】，打开“构建二维网络数据集”对话框，选择用于拓扑构网的数据集，设置数据集名称，点击“确定”，完成拓扑构网。

图: 构建二维网络数据集

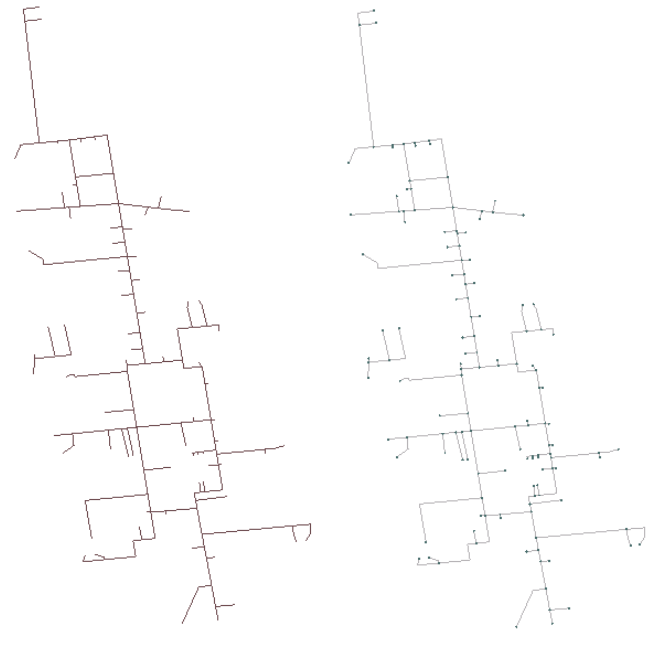

图: 拓扑构网前后数据对比

属性数据制作

属性数据集在导航的过程中发挥着至关重要的作用，必须包含如下数据项：

属性项	名称及表达意义	属性类型
楼层ID	FT_ID：每层的楼梯有一个ID值，即使是相同的一部直梯，在不同的楼层，ID值也是不一样的。	宽字符
楼梯类型	属性项名称为“FL_ID”,和每层地物中的添加的楼层ID一致。	文本型
路径文件名称	属性项名称为“NetworkName”，每一层的路径数据所在的数据集的名称。	文本型
楼层名称	属性项名称为“FloorName”，用于在楼层切换控件中显示的名称。	文本型
楼层索引	属性项名称为“FloorIndex”，每个楼层的索引值。	32位整型
高程	属性项名称为“Height”，每个楼层的高程。	双精度

操作方法：

第一步：创建属性数据集，数据集存储在原始室内数据所在的数据源，名称为“ FloorRelationTable”（固定名称，不可更改）。

【工作空间管理器】-【原始数据所在的数据源】右键-【新建数据集】

图: 新建属性表

第二步：添加属性项

在“FloorRelationTable”数据集上，单击右键，选择【属性】-【属性表】，打开如下所示的属性列表，利用“添加”按钮，进行属性项的添加。注意：属性名称不能重复。添加完成后点击“应用”按钮，设置才可生效。

图: 添加属性项

第三步：添加属性值

在“FloorRelationTable”数据集上，单击右键，选择【浏览属性表】，打开如下所示的属性表，双击属性表中的项，即可对属性进行编辑。

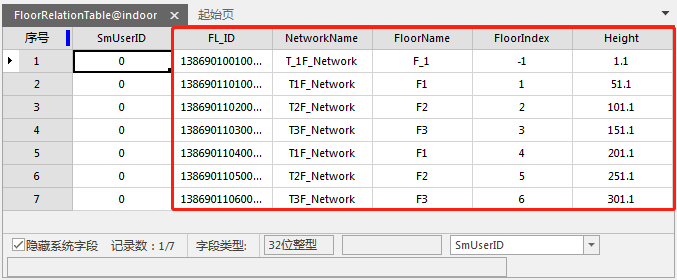

图: “FloorRelationTable”添加属性示例

FL_ID值：楼层ID，每个楼层中对应的地物的楼层ID相同。

NetworkName值，为楼层对应的路径导航数据的名称。

图: “路径文件名称”的获取方式

FloorName值，为在移动端显示时，楼层操作控件中显示的楼层名称值。

FloorIndex值，为楼层索引，如负一层为-1,一层为1，二层为2。

Height值：为楼层高程，获取方式为，当前楼层所在面的“底部高程”+“拉伸高度”+0.1。为了让分析结果能正常显示在楼层的上面多加0.1。

图: “高程”的获取方式

相机属性制作

相机数据用于保存切换楼层的时候的相机位置，数据源名称为“indoor_info”（固定名称，不可更改），数据集名称为“CameraInfo” （固定名称，不可更改），，类型为属性数据集。

第一步：新建数据源

【工作空间管理器】-【数据源】右键-【新建文件型数据源】，输入数据源名称“ indoor_info”。

图: 新建数据源

第二步：新建数据集

数据集名称“CameraInfo”。数据集类型为属性数据集。

【工作空间管理器】-【indoor_info数据源】右键-【新建数据集】

图: 新建属性数据集

第三步：新建属性项

属性项包括如下内容：

属性项	名称	属性类型
经度	Longitude	双精度
纬度	Latitude	双精度
高度	Altitude	双精度
方位角	Heading	双精度
倾斜角	Tilt	双精度
楼层索引	FloorIndex	32位整型
楼层名称	FloorName	文本型
楼层ID	FloorID	文本型
