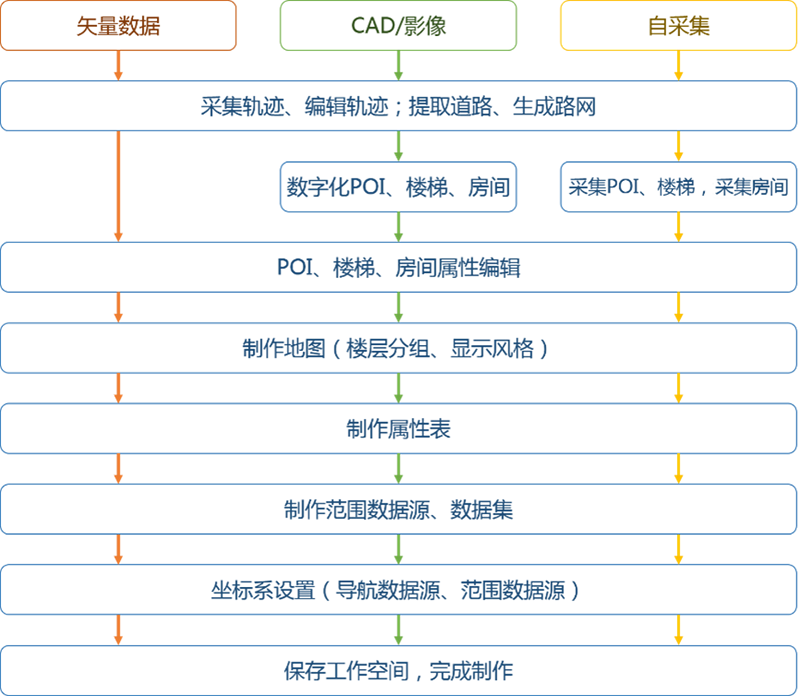

超图AR导航数据的来源有多个渠道。主要包括影像平面图、CAD平面图、GIS格式平面图、自采集数据等等。使用时，选择最容易获取或质量最好的源数据即可。不同类型的数据来源在进行导航数据制作时的流程略有不同，如下图所示：
 |
| 图：不同类型数据来源的导航地图制作流程 |
这里介绍如何利用自采集轨迹，制作一副室内AR导航地图。其它来源的地图，请参照自采集数据流程步骤。
数据采集工具下载地址：
数据采集工具为SuperMap iTablet（以下简称“iTablet”），在各大应用市场均可下载。高精轨迹采集，对智能手机或平板有一定的要求，请参照https://developers.google.cn/ar/devices?hl=zh-cn使用对应型号的设备。
数据制作工具为SuperMap iDesktop（以下简称“iDesktop”），请前往超图官网下载，或直接访问http://support.supermap.com.cn/DownloadCenter/ProductPlatform.aspx。本文使用的是iDesktop 版本为10.0。
轨迹数据采集与制作
轨迹数据即道路数据，是导航地图的基础，用于路径分析，并作为POI、面数据的采集参考。

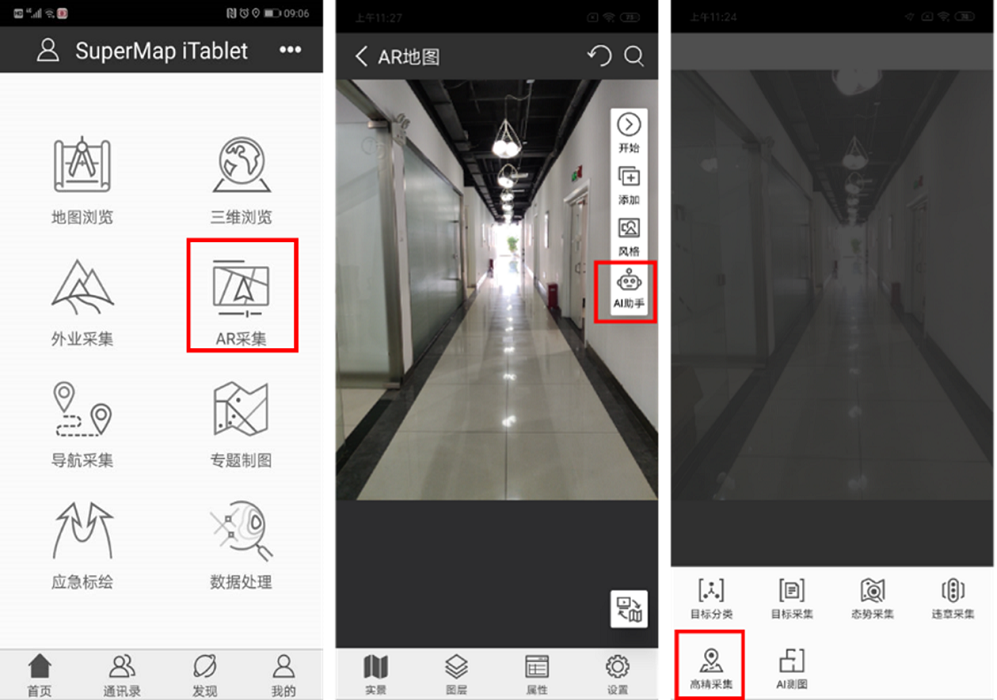

运行iTablet，依次进入“AR地图”—“AI助手”—“高精采集”。
 |
| 图：使用iTablet采集轨迹 |

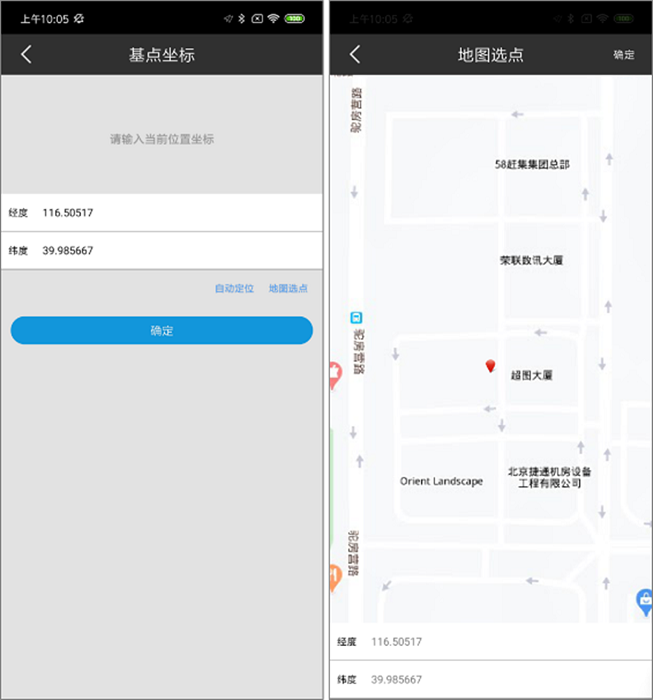

通过手动输入或“自动定位”或“地图选点”的方式，设置当前位置坐标。
 |
| 图：设置当前位置坐标 |

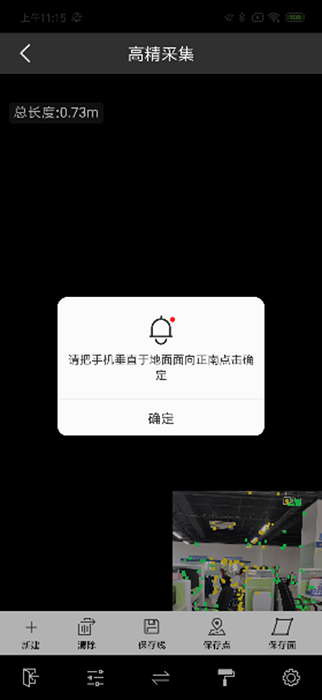

坐标设置完成后，把手机垂直于地面，面向正南，点击“确定”。
 |
| 图：进入“高精采集” |

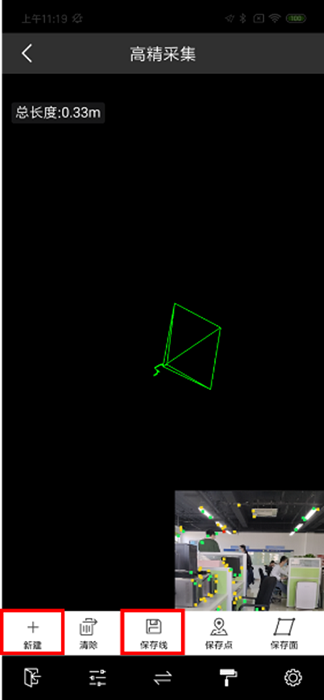

点击“新建”开始采集轨迹，当前轨迹采集完成后，点击“保存线”，完成采集。每执行一次“保存线”操作，生成一条以当前时间命名的三维线数据集。点击“新建”和“保存线”，继续下一条轨迹的采集和保存。
 |
| 图：采集轨迹 |
注意事项：- 进入高精采集时，请保持相机镜面清洁，并且尽量远离墙面或者地面等弱纹理区域。
- 点击“新建”进行采集前，可以围绕采集区域走动几周，在走动的过程中，设备会记录区域内的特征信息，从而在正式采集时提升采集的精度。
- 若采集任务分多次完成，请确保每次进入“高精采集”时摄像头的方向和位置一致，否则轨迹会发生偏移。

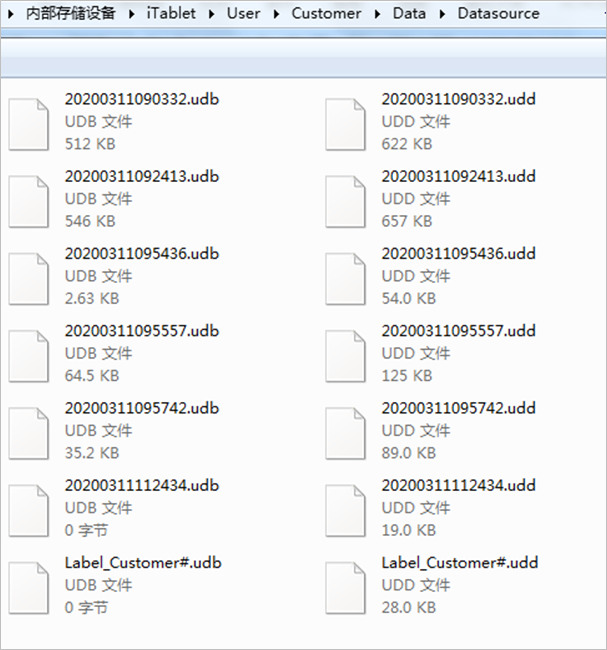

采集完成后，轨迹数据存储于设备中的“\iTablet\User\Customer\Data\Datasource\”路径下。若是iTablet的登录用户，将路径中的“Customer”替换为登录的用户名。将数据拷贝至电脑，进行轨迹数据制作。
 |
| 图：采集完成的轨迹数据 |
第一步：数据打开并加入地图

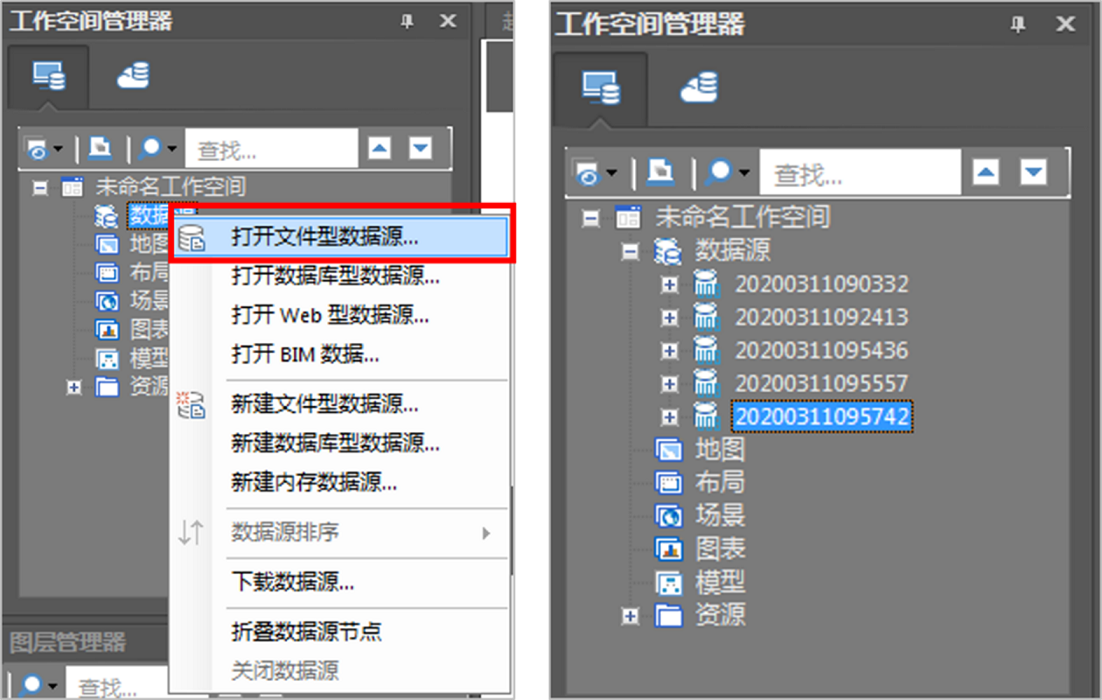

运行iDesktop，在左侧的“工作空间管理器”中，右键点击“数据源”，选择“打开文件型数据源…”，打开采集的轨迹数据。
 |

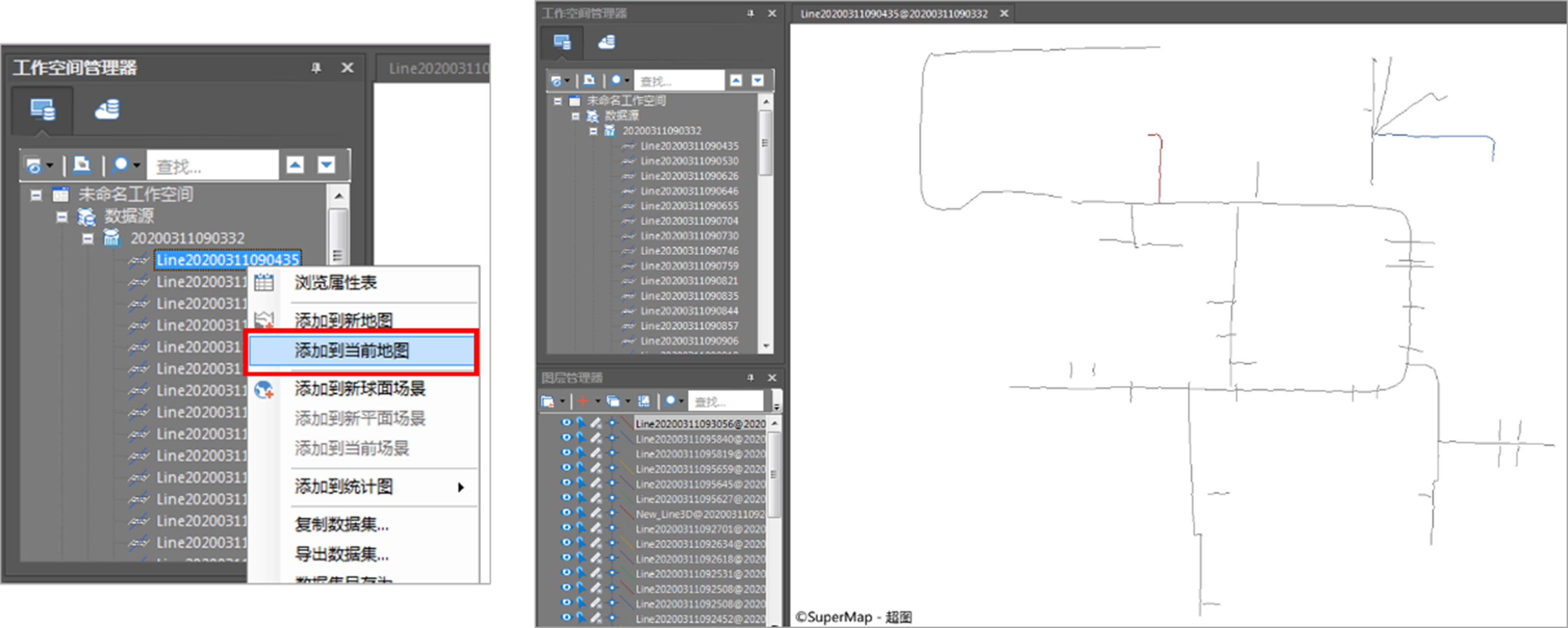

| 图：用iDesktop打开采集的轨迹数据 |
展开数据源，右键点击对应的数据集，选择“添加到当前地图”，或直接拖拽到地图窗口，将数据集依次加入地图。
 |
| 图：在同一地图窗口查看采集的轨迹 |
若发现轨迹数据不全、偏移、变形，可利用iTablet再次采集。其中，偏移的数据，还可以通过iDesktop直接编辑和修改。
第二步：数据合并
轨迹采集完整后，通过“追加行”将全部的轨迹合并到一个三维线数据集中。

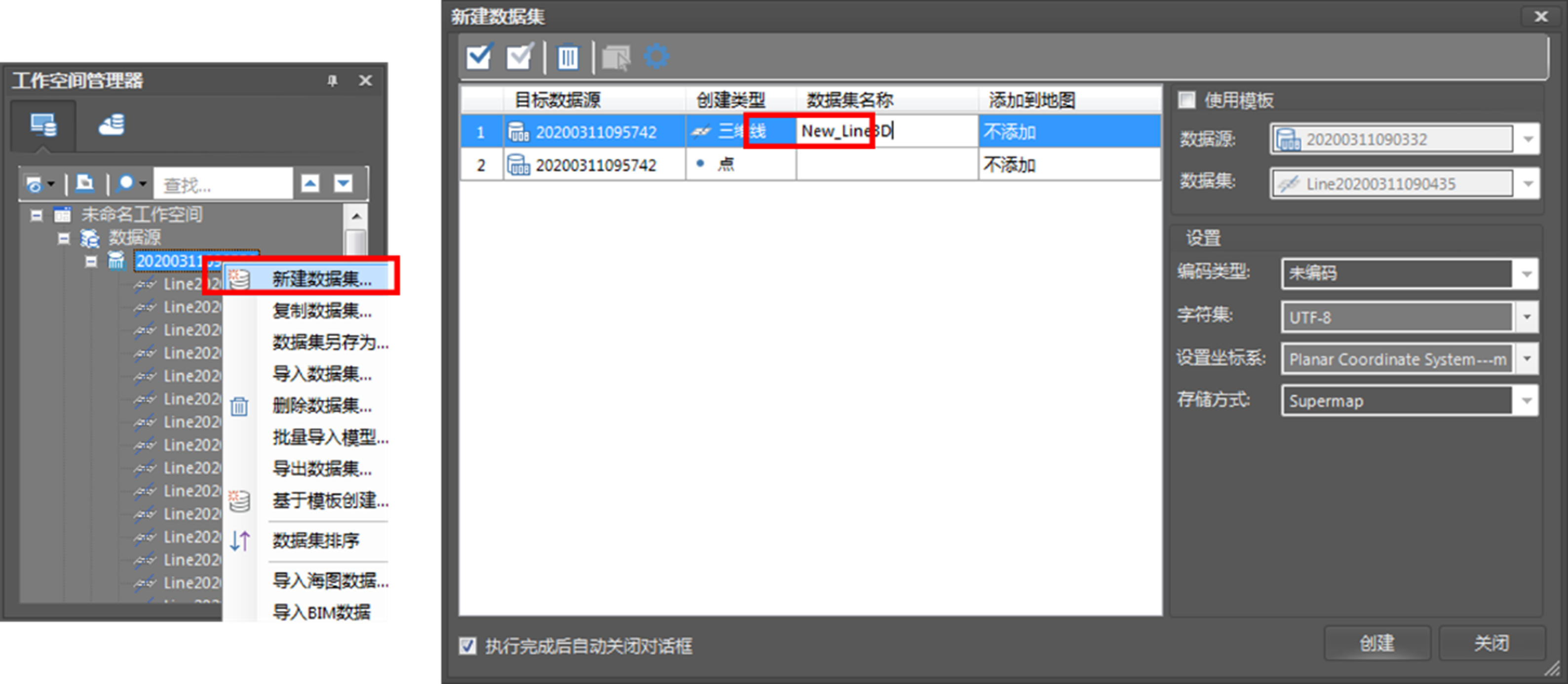

（1）. 新建一个三维线数据集，用于保存所有的轨迹数据。
 |
| 图：新建“三维线”数据集 |

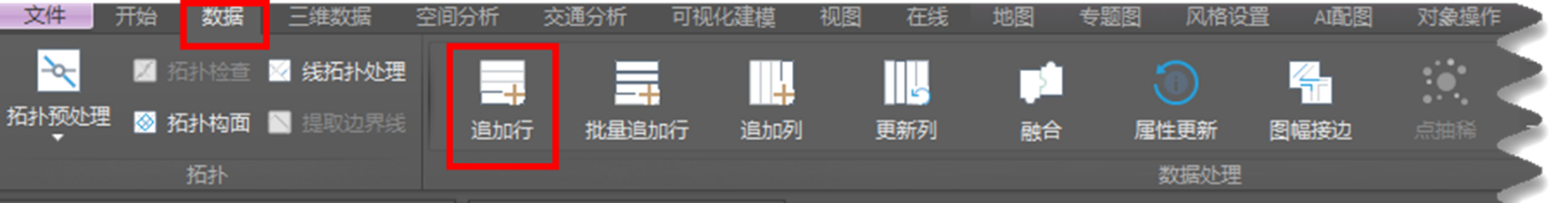

（2）. 选择“数据”-“追加行”。在“数据集追加行”对话框中，设置目标数据。“数据集”即为上一步新建的三维线数据集。数据源为该数据集对应的数据源。
 |
| 图：“追加行”操作 |

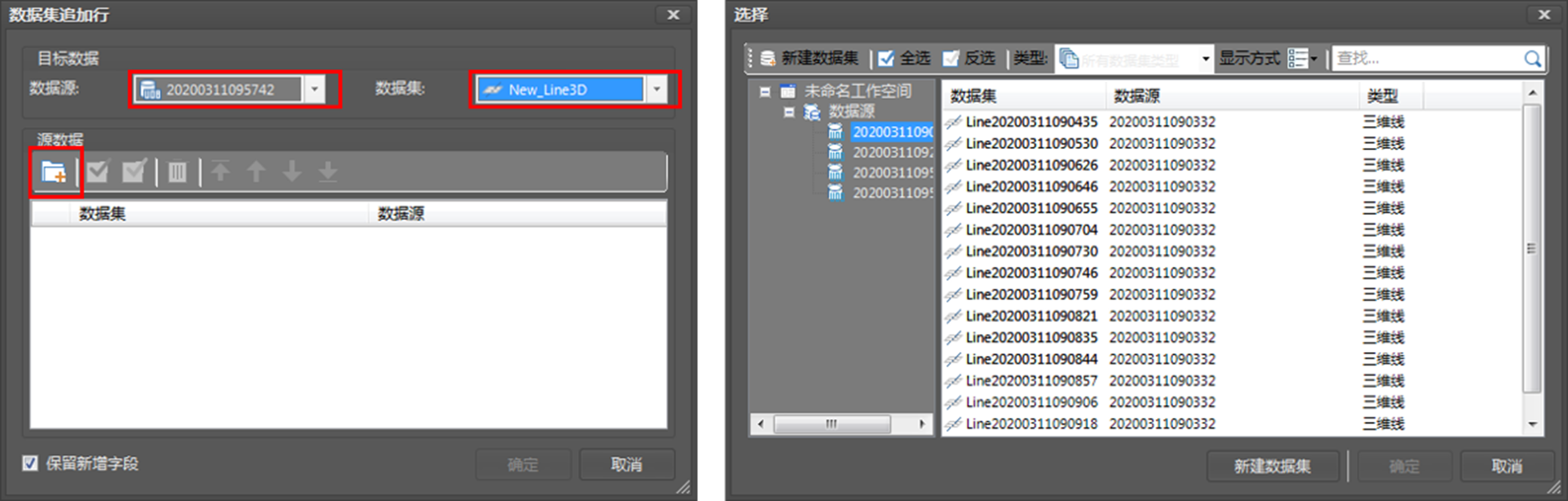

（3）. 点击对话框中的“添加”按钮，依次添加不同数据源中的数据集。
 |
| 图：设置目标数据源，添加用于合并的数据集 |

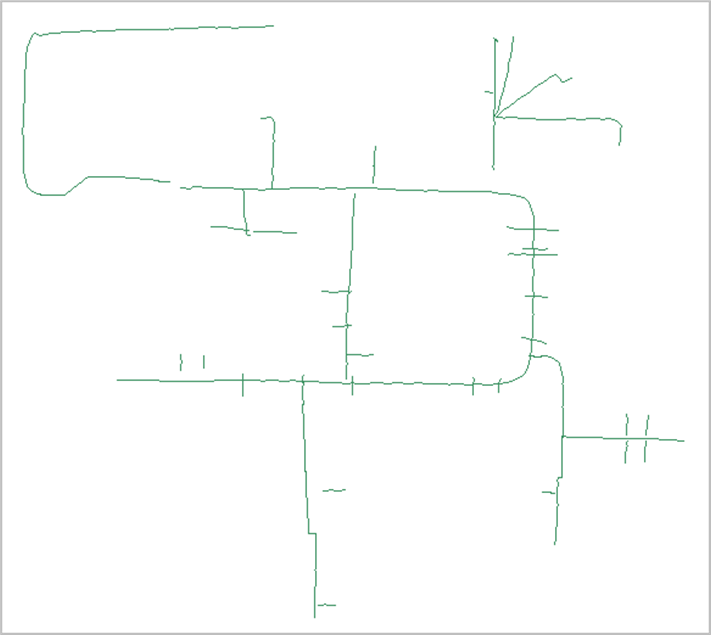

（4）. 添加完成后，点击“数据集追加行”对话框中的“确定”按钮，完成数据合并。合并后的轨迹数据如下所示。
 |
| 图：数据集合成效果示意 |

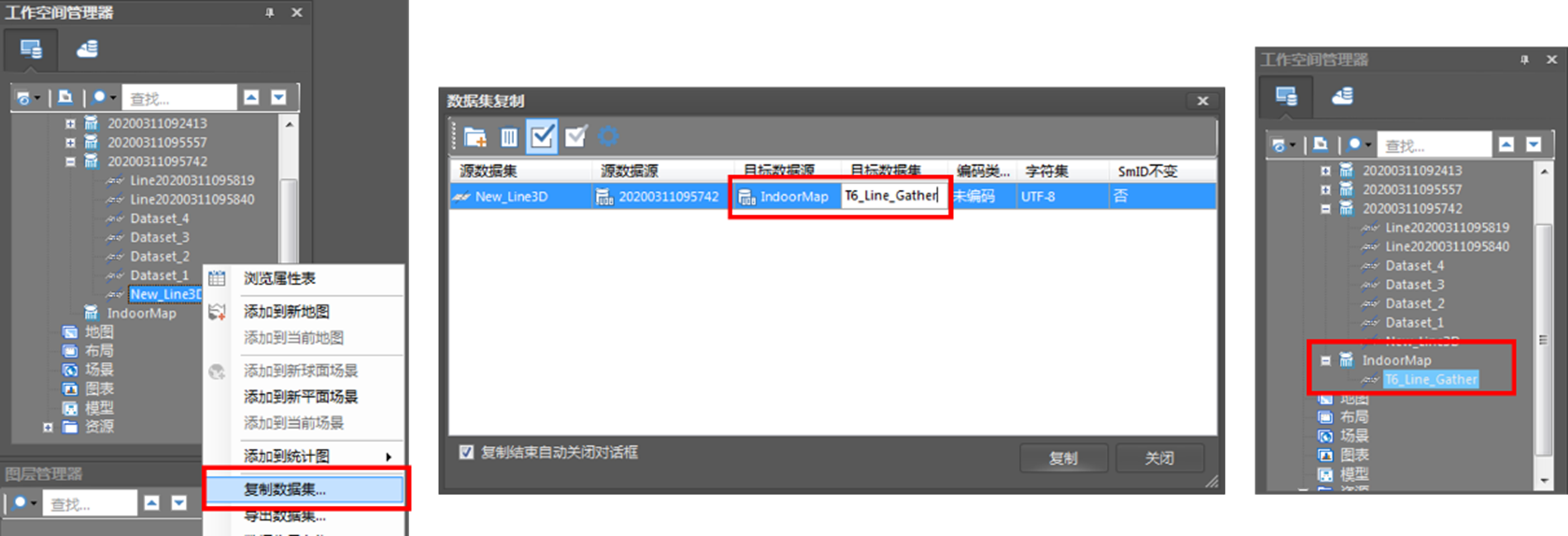

（5）. 通过“复制数据集”将合并后的数据集，复制到室内导航数据源中。若还没有室内导航数据源，通过“新建文件型数据源…”新建，数据源格式选择“SuperMap UDB文件（*.UDB）”。复制完成后，可以“关闭”轨迹数据源。
 |
| 图：复制数据集 |
 |
| 图：新建数据源 |
第三步：类型转换
用于数据分析的数据集类型为网络数据集，由线数据集生成，这里需要将三维线数据集转换为线数据集。

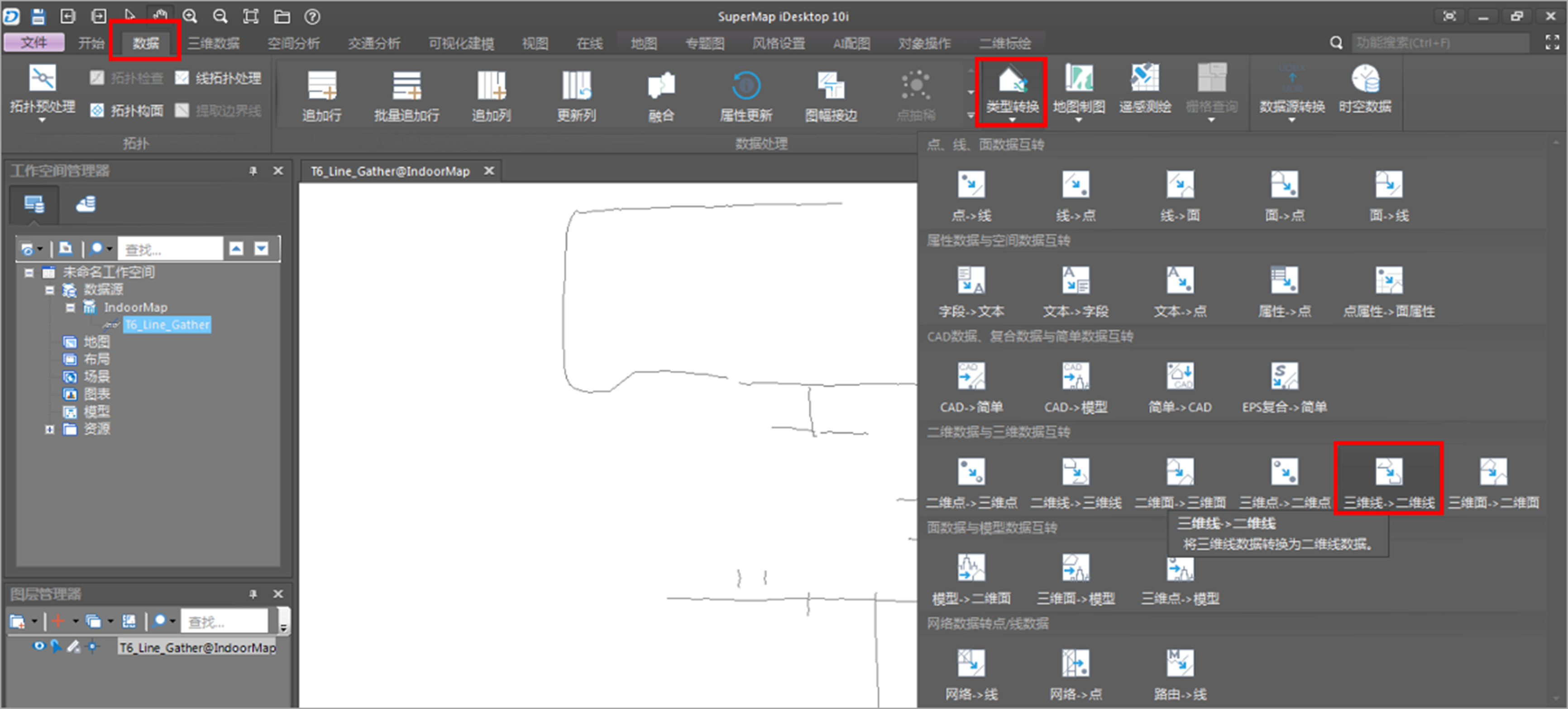

选择“数据”—“类型转换”—“三维线->二维线”，在“三维线->二维线”对话框中，设置对应参数，点击“转换”按钮，完成转换。
 |
| 图： “三维线”转“二维线” |
 |

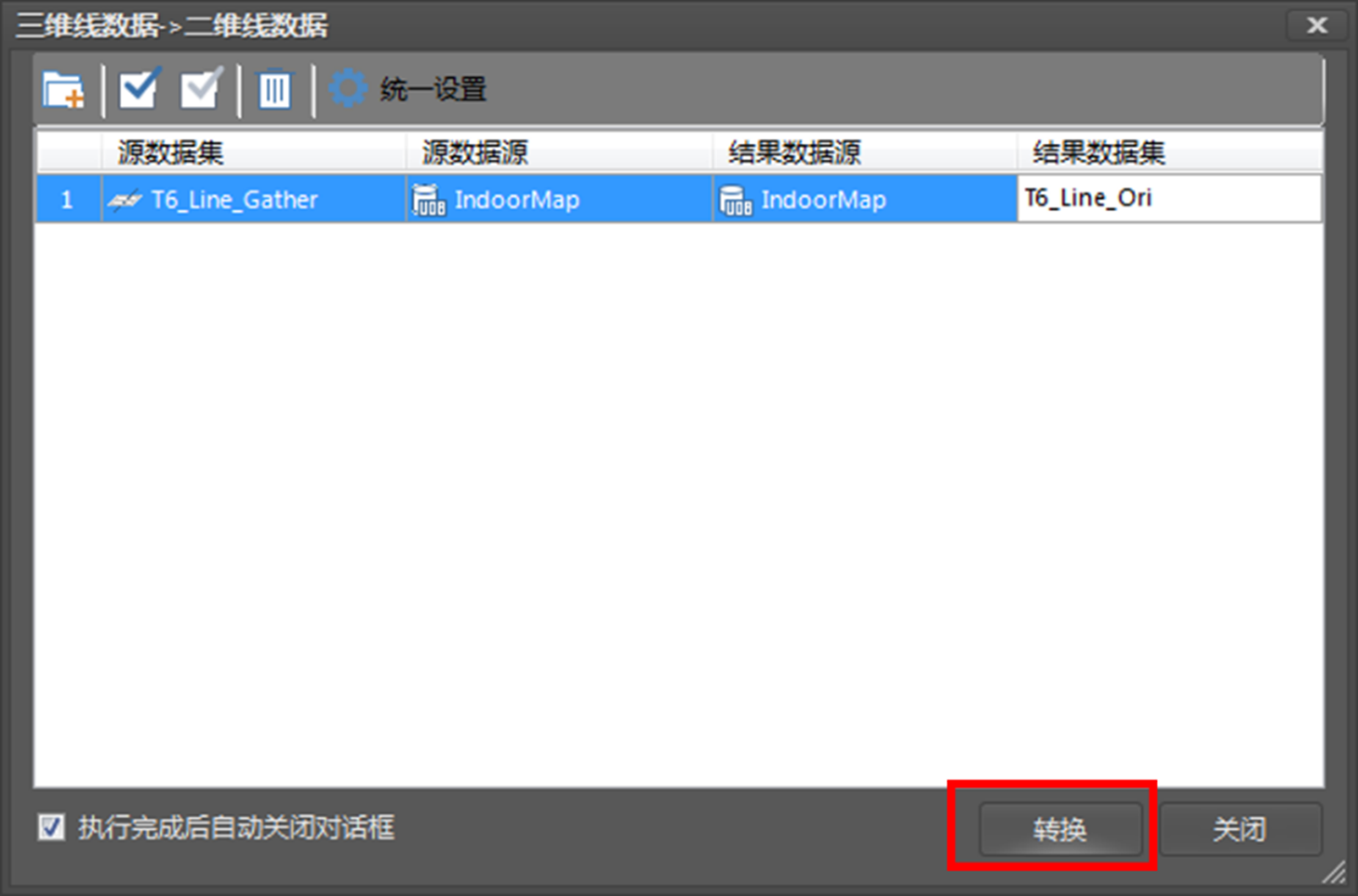

| 图：转换参数设置 |
第四步：数据重采样
采集的轨迹中包含了大量的节点，影响路径分析的效率，对数据进行重采样，减少节点的数量。

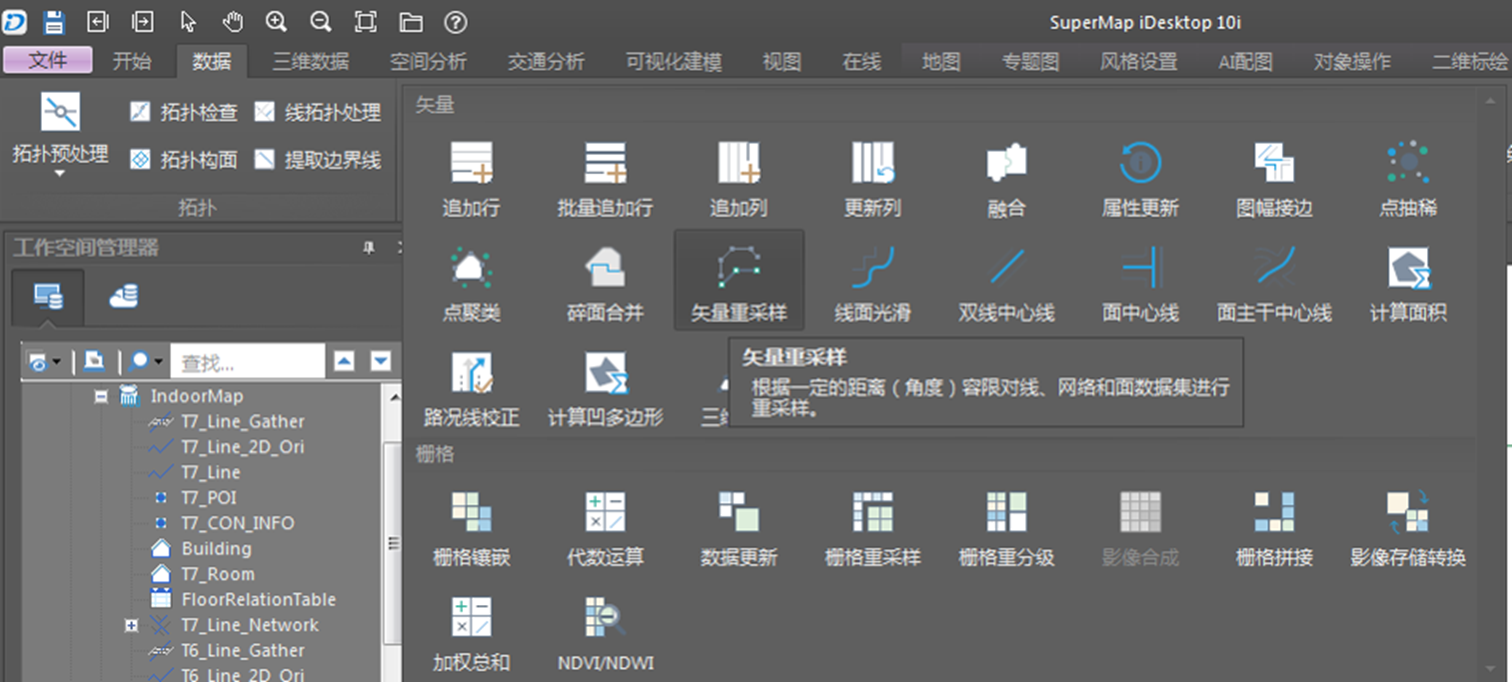

选择“数据”，在“数据处理”分组中，点击“下拉”按钮，选择“矢量重采样”。
 |
| 图：数据集重采样 |

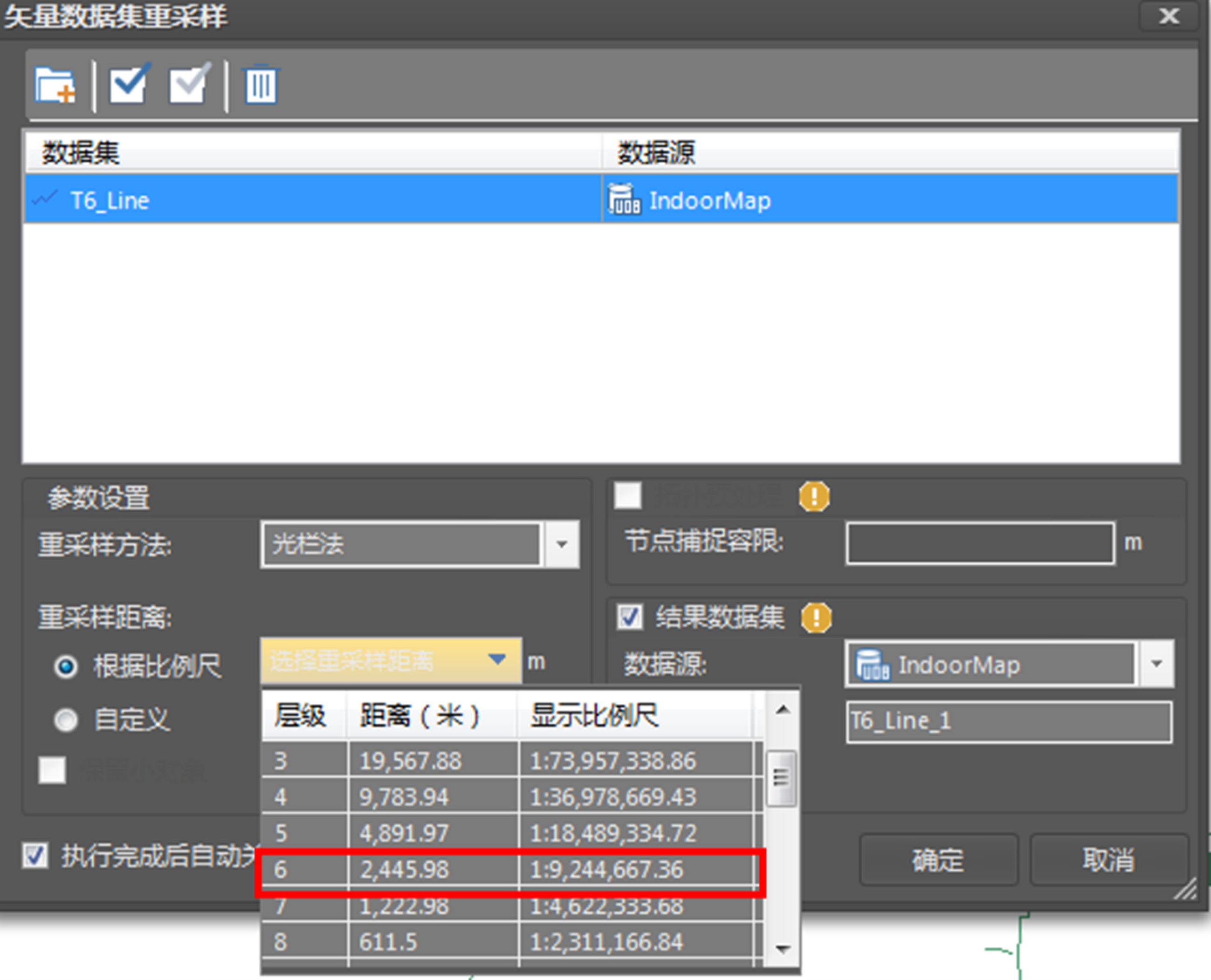

在“矢量数据集重采样”对话框中，设置“重采样方法”、“重采样距离”。这里选的是“光栏法”、“根据比例尺”。不同的数据可能存在比例尺不同的情况，可酌情选择。
 |
| 图：重采样参数设置 |
 |

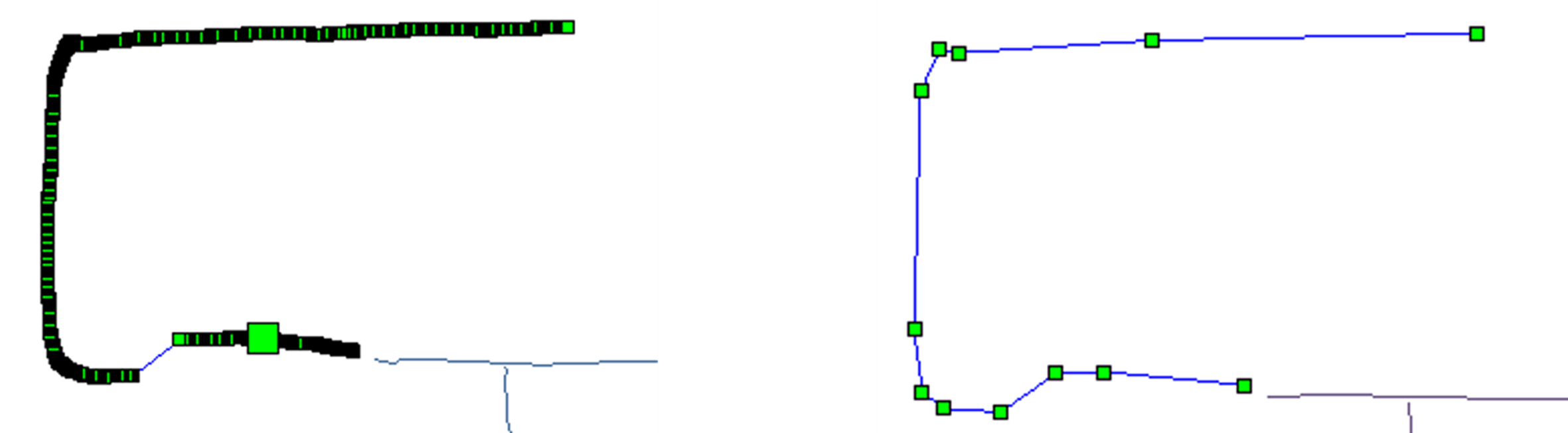

| 图：重采样前后结果对比 |
第五步：数据优化
重采样后的数据，依然存在不直、不相交、节点多等问题，通过对这些数据进行编辑，解决这些问题。

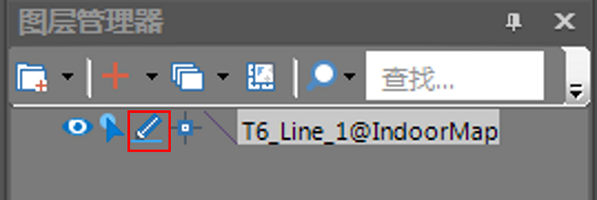

将重采样后的线数据集添加到当前地图中，在“图层管理器”中，点亮“编辑”按钮，让数据可编辑。
 |
| 图：设置图层可编辑 |
依次选择“对象操作”—“编辑节点”，调整节点位置，使数据更规范。
 |
| 图：编辑对象节点 |

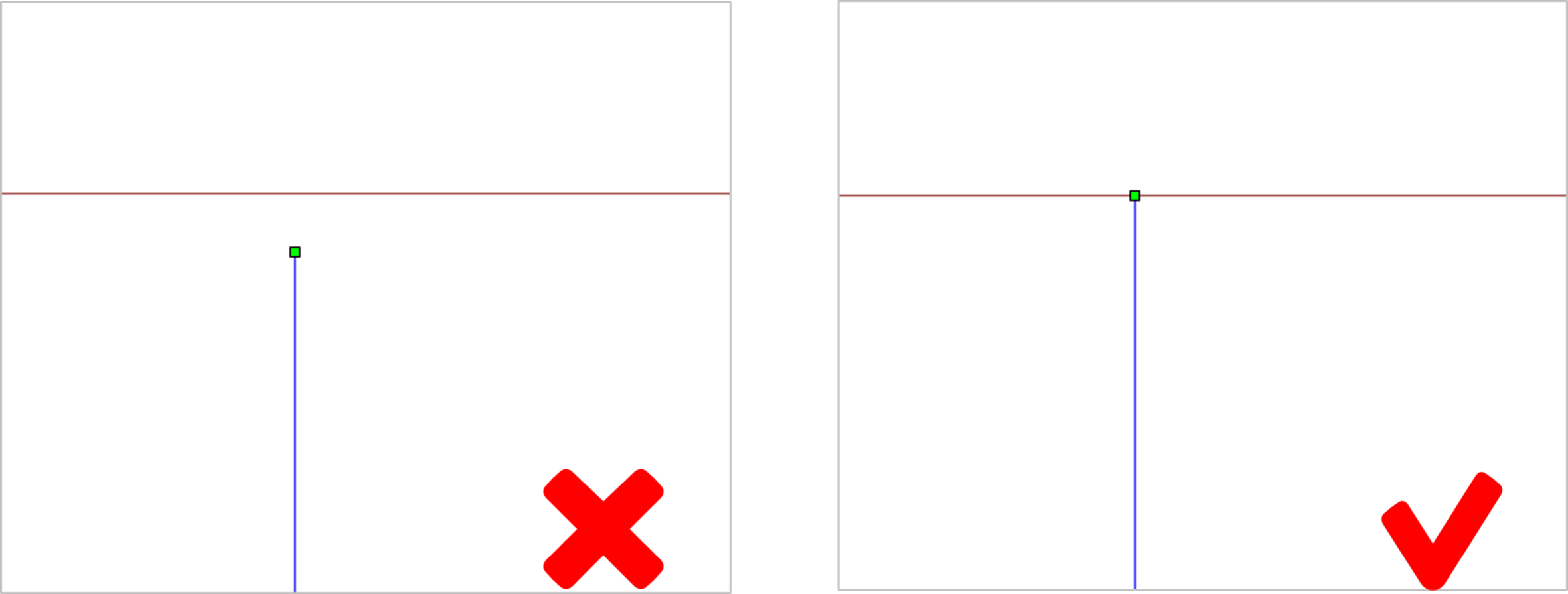

这里要注意，为了后续能正常制作导航道路数据，在数据优化时，通过“捕捉”功能将点捕捉到线上。
 |
| 图：节点捕捉到线示意 |
 |

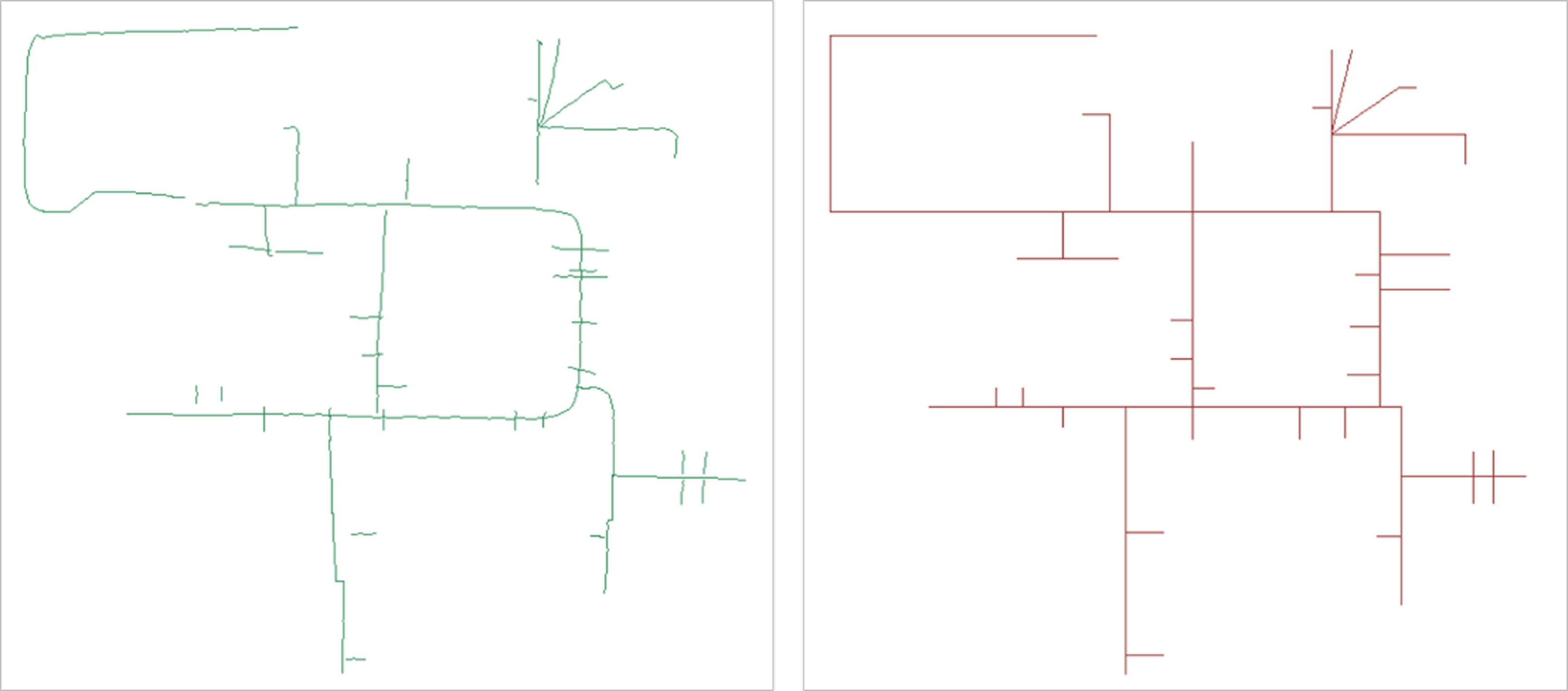

| 图：道路数据编辑前后对比 |
第六步：生成导航路径
网络数据集才能进行路径规划，这里将编辑完成的线数据集转换为网络数据集。
依次选择“交通分析”—“拓扑构网”—“构建二维网络”，在“构建二维网络数据集”对话框中，通过“添加”按钮，添加上一步编辑的线数据集，输入网络数据集的名称，勾选“线线自动打断”。
 |

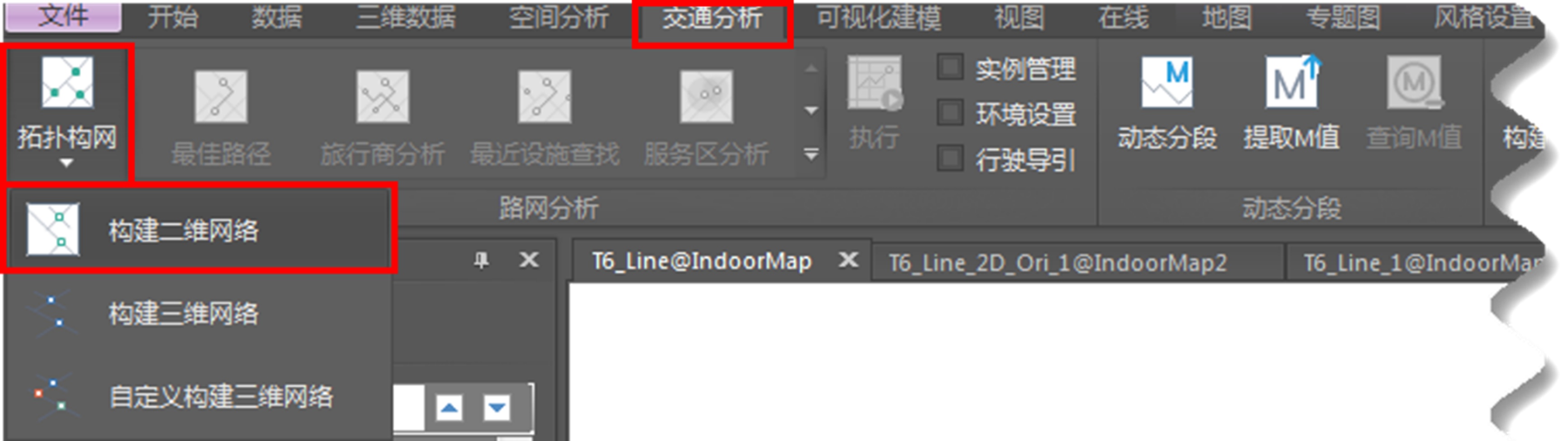

| 图： “构建二维网络” |
 |

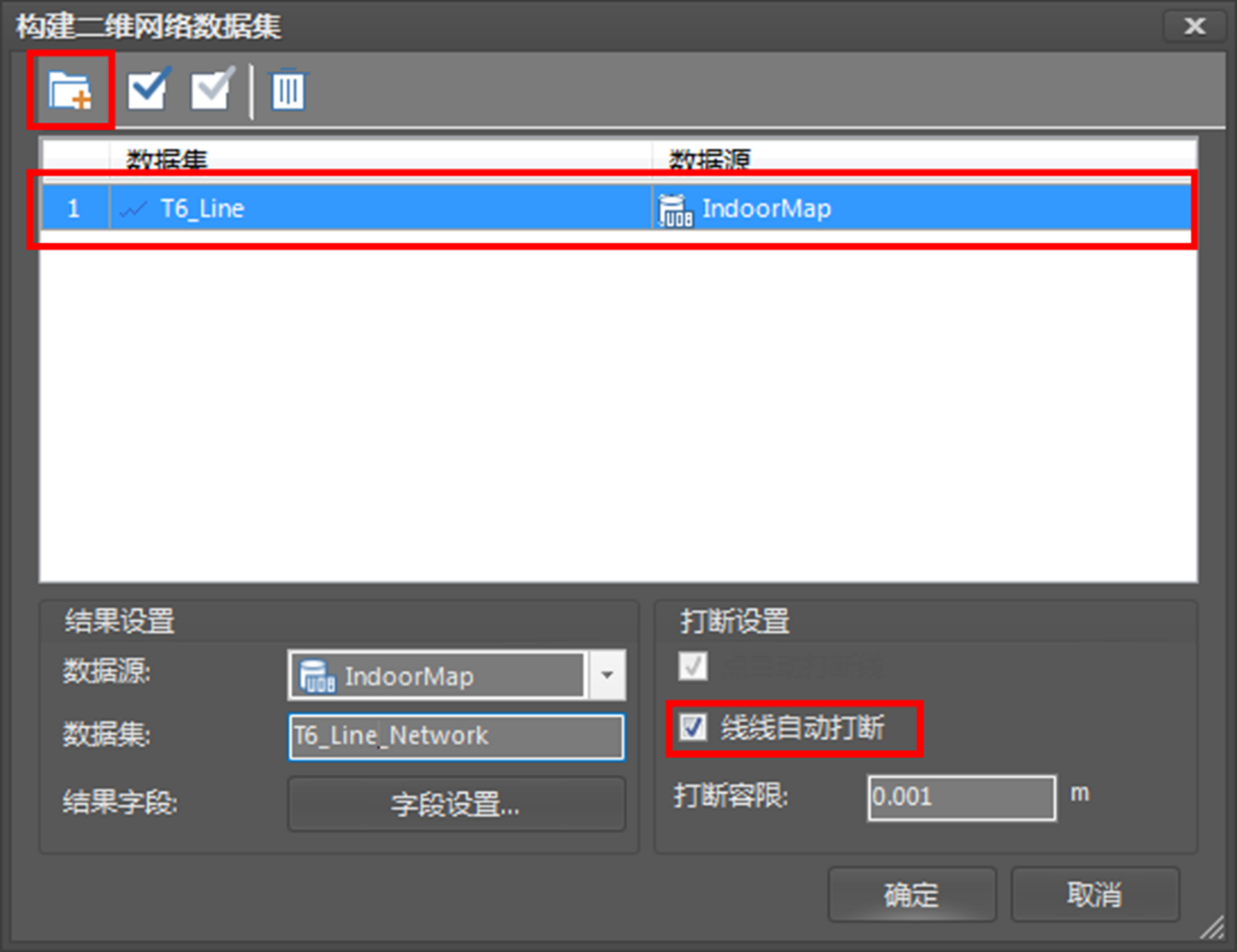

| 图：“构建二维网络”参数设置 |
 |

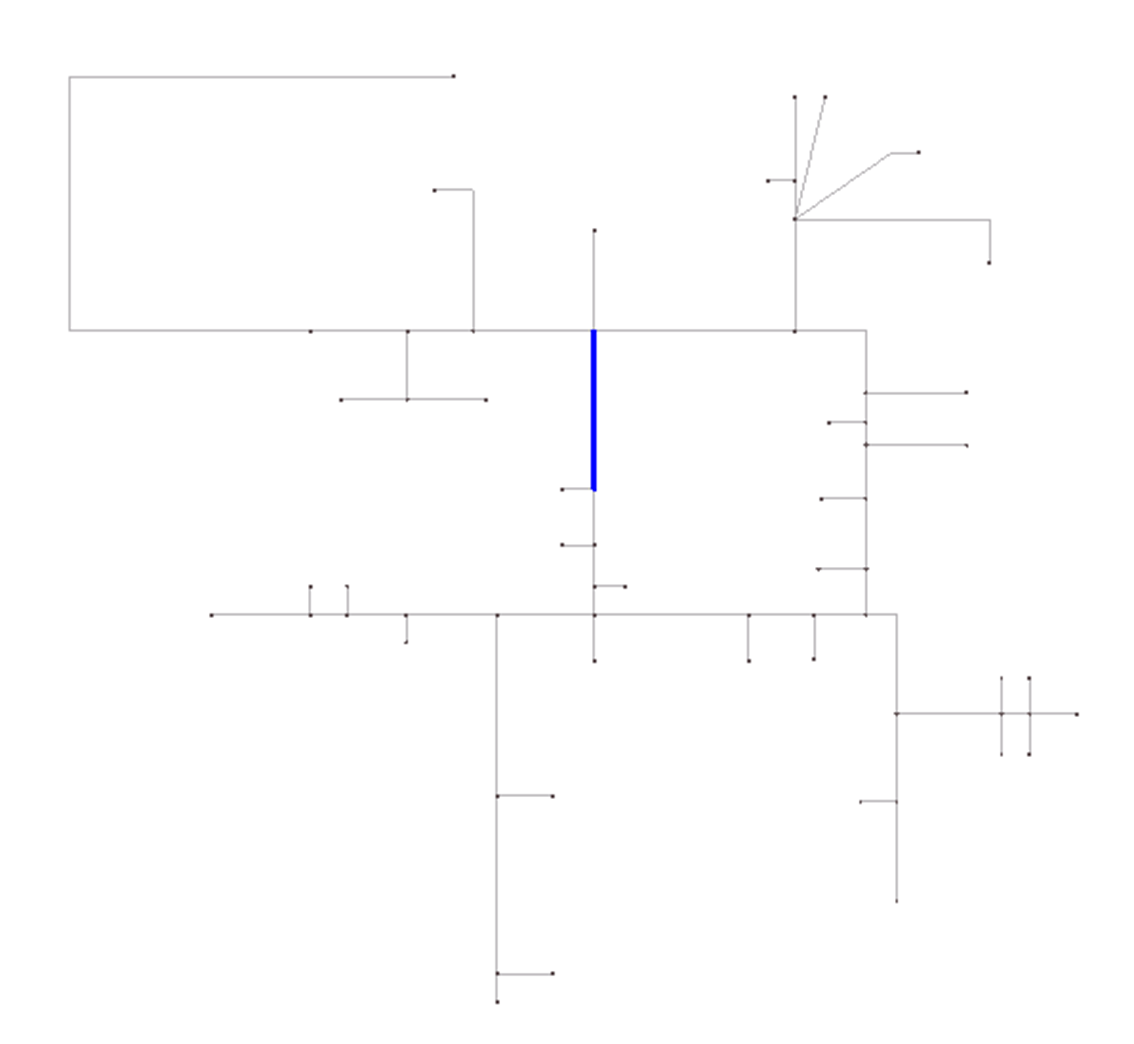

| 图：网络数据集示意 |
至此，室内导航所需要的道路数据制作完成。若进行室内AR导航的建筑物是多层，请按照上述步骤，逐层采集，逐层制作数据。
POI数据采集与制作
POI数据的制作，依然是分楼层采集和编辑。这里的POI不包括楼梯数据。
运行iTablet，依次进入“AR地图”—“AI助手”—“高精采集”，并设置当前位置坐标。启动“高精采集”的注意事项参考轨迹数据采集。在室内房间中的适当位置，建议选择房间的中心点，点击“保存点”采集POI。每执行一次“保存点”操作，生成一个以对应时间命名的点数据集。
 |

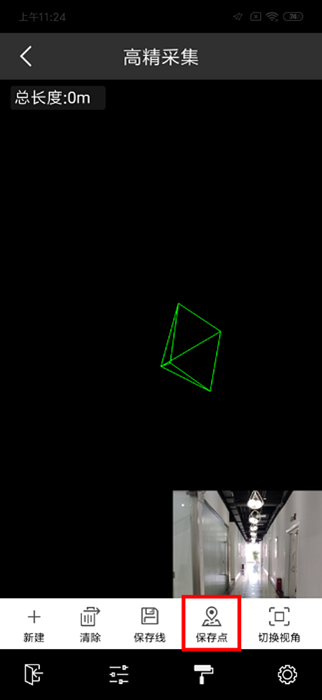

| 图：POI数据采集 |
采集完成后，参照轨迹数据的制作方法，依次执行“第一步：数据打开并加入地图”、“第二步：数据合并”，数据合并时，新建数据类型是“点数据集”。合并后，与该层的轨迹在同一窗口中打开，可以根据轨迹的位置，对偏移的点位进行调整。
 |
| 图：根据轨迹调整点位 |
第三步：属性添加
下表中，列出了POI的一些必选或可选属性。其中必选属性，必须为表中指定的名称。可选属性是制作地图或搜索过程中可能会用到的属性。使用时，可根据具体的使用情况添加更多的属性项。
| 名称 | 表达意义 | 类型 |
|---|---|---|
| FL_ID （名称不可更改） （必选） |
POI所在的楼层ID。用于楼层显示、路径分析和导航。每一个楼层有一个唯一的ID，同一楼层中所有地物的楼层ID都相同。 | 宽字符 |
| Type （名称可更改） （可选） |
POI类型。用于制作单值专题图，根据类型显示为不同的颜色或不同的符号。可以根据地物不同的属性设置类型值。以商场为例，店铺、电梯间、卫生间可以设置为不同的类型。 | 宽字符 |
| Name （名称可更改） （可选） |
POI名称。用于制作标签专题图，将名称显示在地图上。或者用于POI搜索。 | 宽字符 |
左侧的“工作空间管理器”中，在对应的POI图层中单击右键，在弹出的菜单中选择“属性”，界面右侧打开“属性”窗口，选择“属性表”选项卡，通过“添加”按钮，添加属性项。添加完成后，点击“应用”按钮，完成添加。
 |

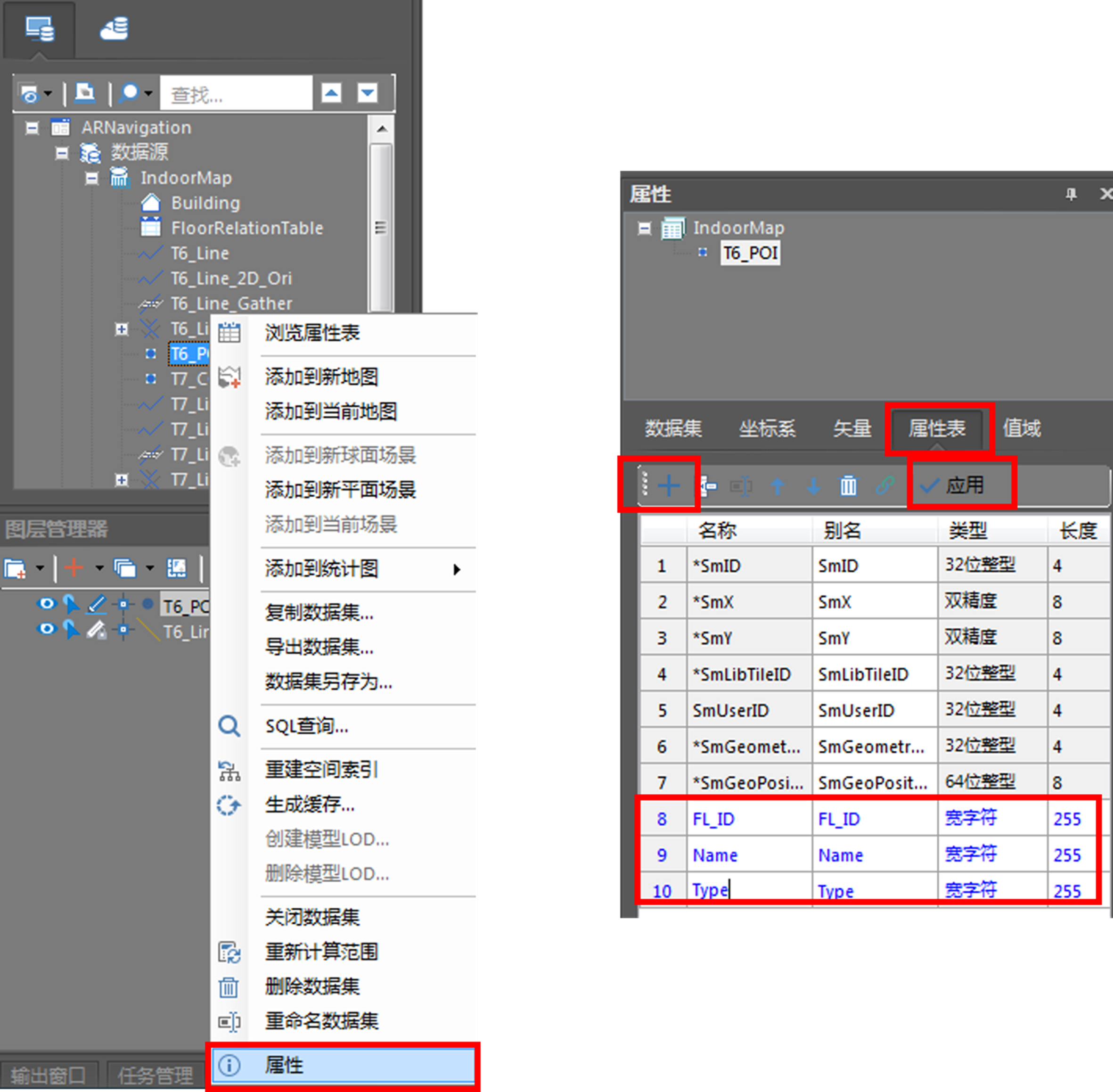

| 图：添加属性项 |

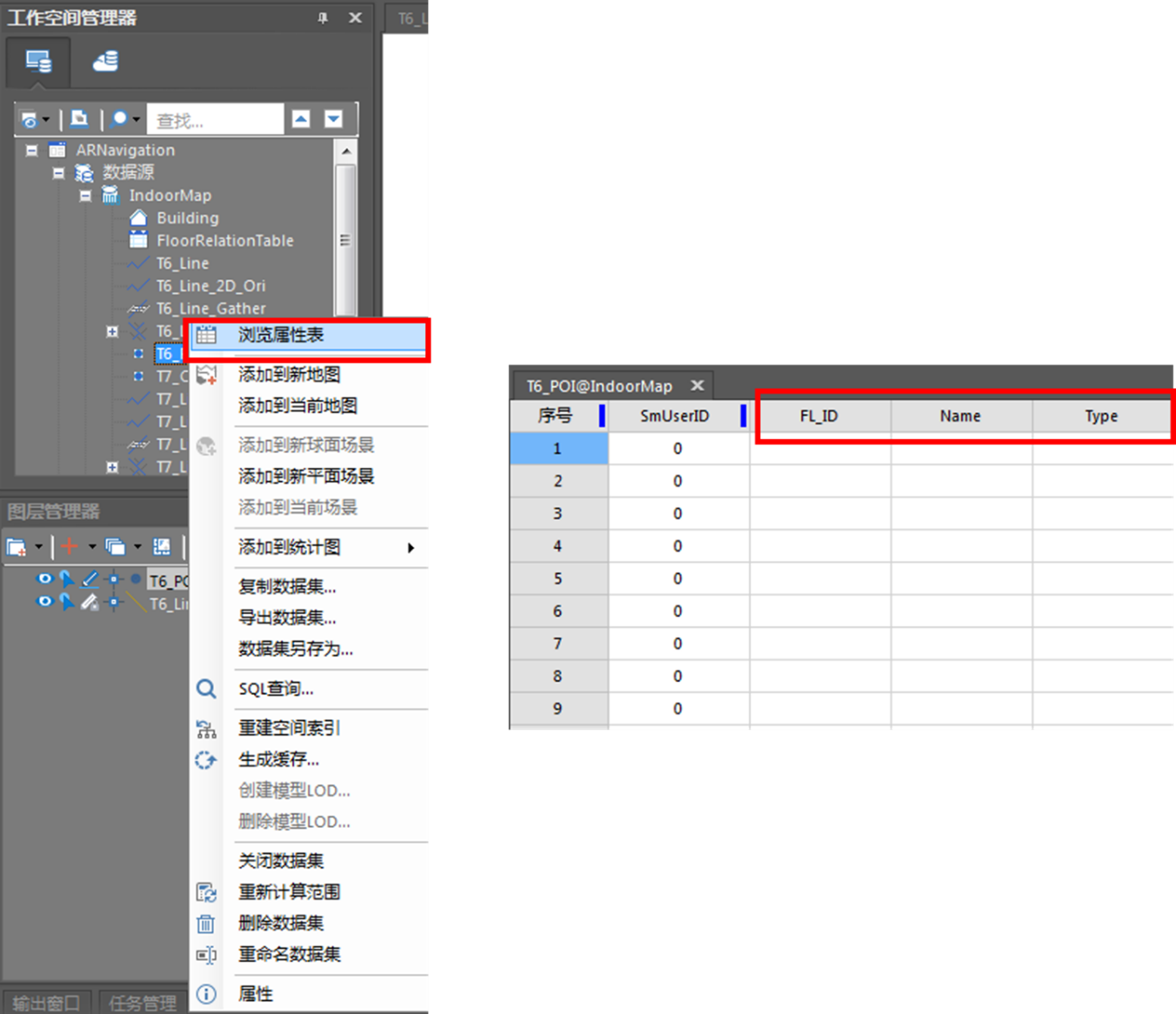

应用完成后，在对应的POI图层中单击右键，在弹出的菜单中选择“浏览属性表”，可以在属性表中看到，属性项已被添加。
 |
| 图：浏览属性表 |

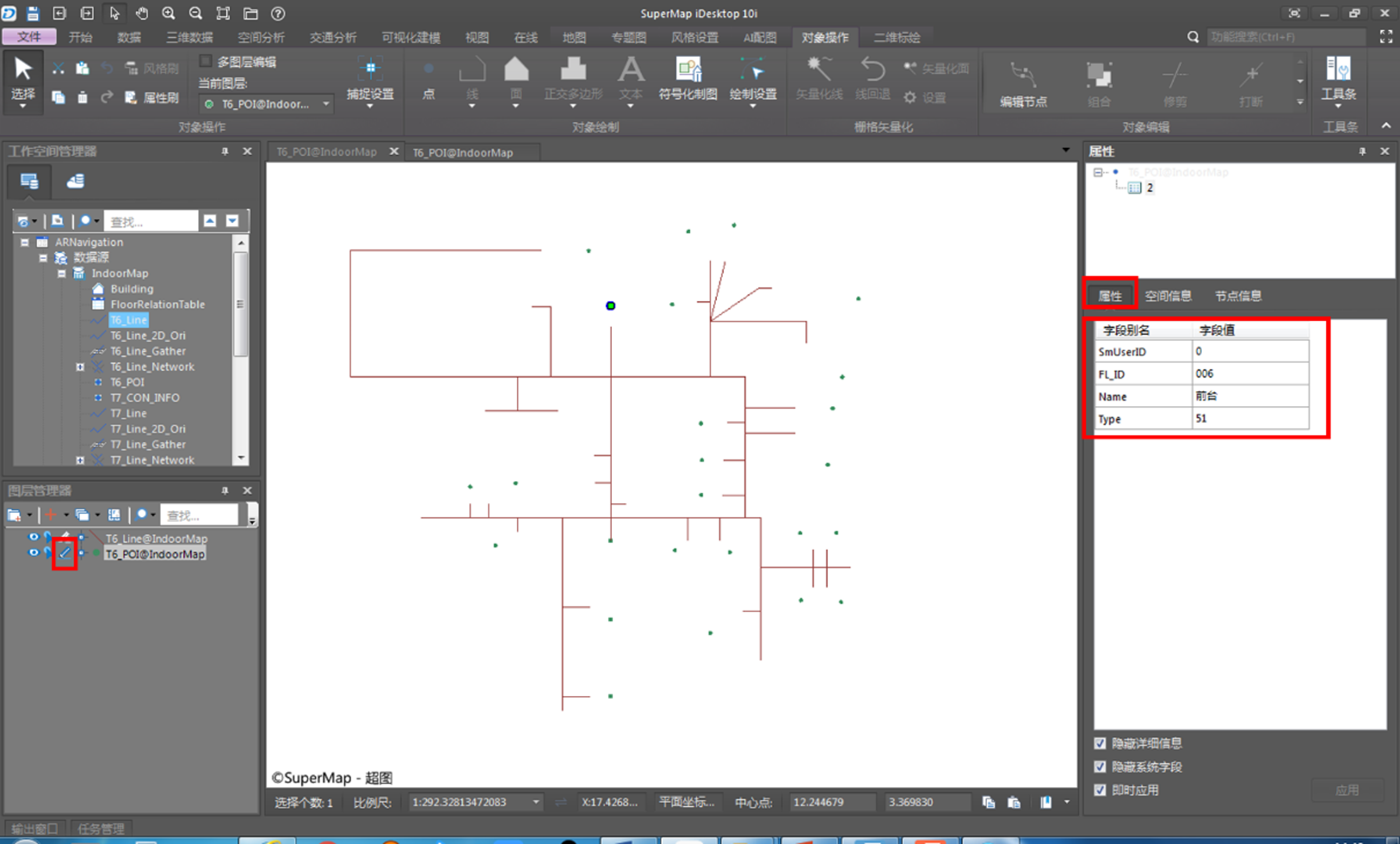

将POI数据集和该层的路径数据在同一个地图窗口中打开，在“图层管理器”中点亮“编辑”图标，地图窗口中选择某个POI，在右侧的属性窗口中，进行属性编辑。按照这种方法，依次编辑好每个POI的属性。
 |
| 图：添加POI属性 |
至此，POI数据制作完成。若多楼层建筑，请按上述步骤逐层采集，逐层制作。应用中，同一楼层的POI数据也可存放于不同的点图层中，可根据使用需要进行调整。
楼梯数据采集与制作
楼梯数据的采集和制作方式与POI数据的采集和制作方式相同。需要注意三处不同。首先，每层的楼梯数据存放于一个独立的点数据集中，不与POI数据放于同一个点数据集。第二，楼梯数据集的命名方式为“T楼层_CON_INFO”，如第6层为“T6_CON_INFO”，第七层为“T7_CON_INFO”。第三，楼梯数据的必选属性项与POI数据不同，如下表：
| 名称 | 表达意义 | 类型 |
|---|---|---|
| FL_ID （名称不可更改） （必选） |
POI所在的楼层ID。用于楼层显示、路径分析和导航。每一个楼层有一个唯一的ID，同一楼层中所有地物的楼层ID都相同。 | 宽字符 |
| FT_ID （名称不可更改） （必选） |
楼梯ID。每层的每个楼梯的唯一ID值，即使是相同的一部直梯，在不同的楼层，ID值也不同。 | 宽字符 |
| TO_CON （名称不可更改） （必选） |
到达楼层。格式为“#到达的楼层#到达的下一个楼梯的ID“，如到达2层，ID为0211的楼梯，属性值为“#2#0211”。每个楼梯只需对应上一层的楼梯即可，如1层的楼梯，本属性的属性值中到达的楼层为2。最顶层，本属性必须为空。 | 宽字符 |
| Name （名称可更改） （可选） |
电梯名称。用于制作标签专题图，将名称显示在地图上。或者用于电梯搜索。 | 宽字符 |
| Type （名称可更改） （可选） |
楼梯类型。用于制作单值专题图，根据类型显示为不同的颜色或不同的符号。如楼梯分为直梯、滚梯、步行梯。 | 宽字符 |
属性项的添加方式参照POI数据。
 |

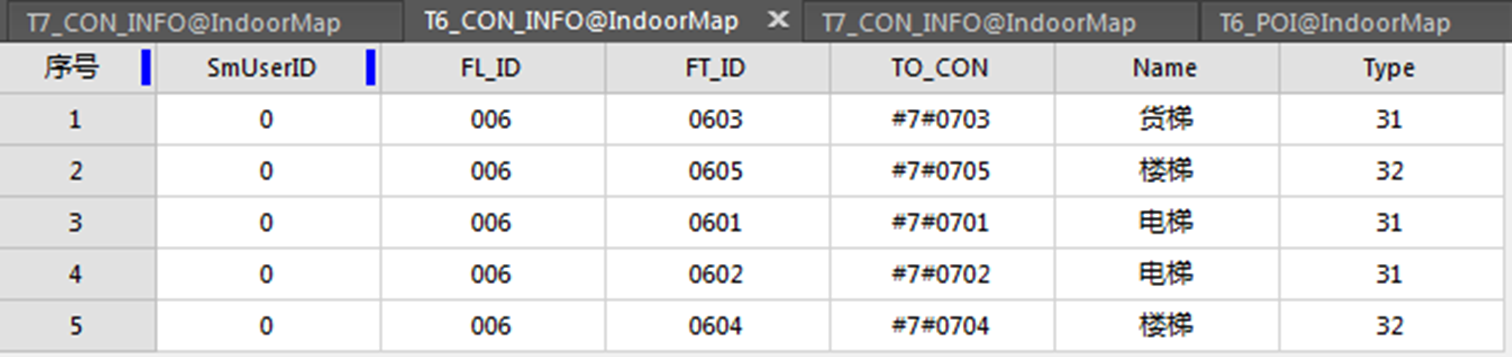

| 图：楼梯属性示意 |
至此，楼梯数据制作完成。若多楼层建筑，请按上述步骤逐层采集，逐层制作。
房间数据绘制与制作
建筑物的每个楼层都有多个房间，这里介绍采集如何采集面数据。
运行iTablet，依次进入“AR地图”—“AI助手”—“高精采集”，并设置当前位置坐标。启动“高精采集”的注意事项参考轨迹数据采集。点击“新建”按钮，拿着设备沿着房间边缘采集房间轮廓，点击“保存面”完成保存。每执行一次“保存面”操作，生成一个以对应时间命名的面数据集。
采集完成后，参照轨迹数据的制作方法，依次执行“第一步：数据打开并加入地图”、“第二步：数据合并”，数据合并时，新建数据类型是“面数据集”。合并后，与该层的轨迹在同一窗口中打开，可以根据轨迹的位置，对采集的面进行微调。
第三步：添加属性
下表中，列出了房间对象的一些必选或可选属性。其中必选属性，必须为表中指定的名称。可选属性是制作地图或搜索过程中可能会用到的属性。使用时，可根据具体的使用情况添加更多的属性项。
| 名称 | 表达意义 | 类型 |
|---|---|---|
| FL_ID （名称不可更改） （必选） |
房间所在的楼层ID。用于地图展示、路径分析和导航。每一个楼层有一个唯一的ID，同一楼层中所有地物的楼层ID都相同。 | 宽字符 |
| Type （名称可更改） （可选） |
房间类型。用于制作单值专题图，根据类型显示为不同的颜色或不同的符号。可以根据地物不同的属性设置类型值。以商场为例，店铺、电梯间、卫生间可以设置为不同的类型。 | 宽字符 |
| Name （名称可更改） （可选） |
房间名称。用于制作标签专题图，将名称显示在地图上。或者用于搜索。 | 宽字符 |

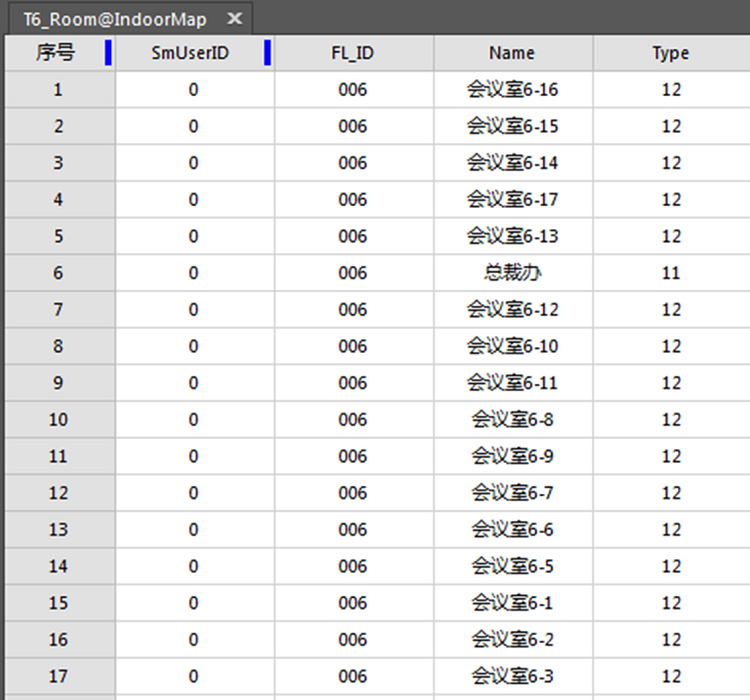

新建和编辑属性项的方法，参照POI数据添加和编辑属性项。
 |
| 图：房间属性表示意 |
多楼层导航地图制作
各楼层数据准备完毕后，需要对数据进行分组，以图层组的方式组织数据，使每个图层组中含有一个楼层的全部数据。
第一步：建立图层分组

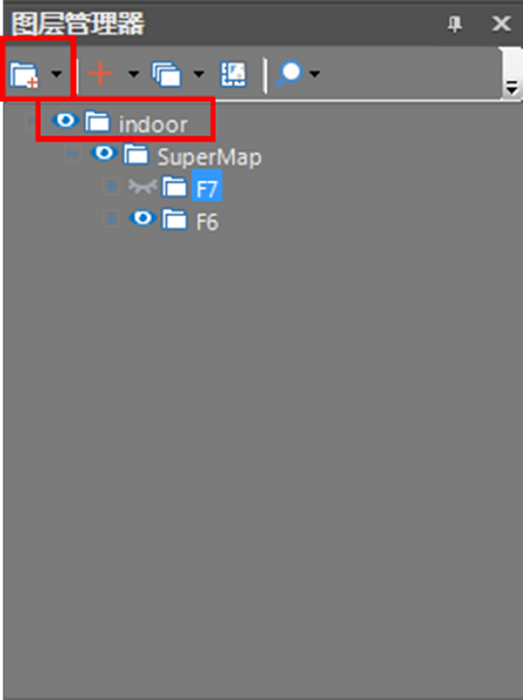

在【图层管理器】中点击按钮，创建一个名为“indoor”的图层根组（注意，这里必须命名为“indoor”）。继续点击按钮，选择“新建组”，创建一个图层组，名称任意。继续点击按钮，根据楼层，创建楼层分组。
 |
| 图：创建图层根组 |
第二步：加载数据并分组

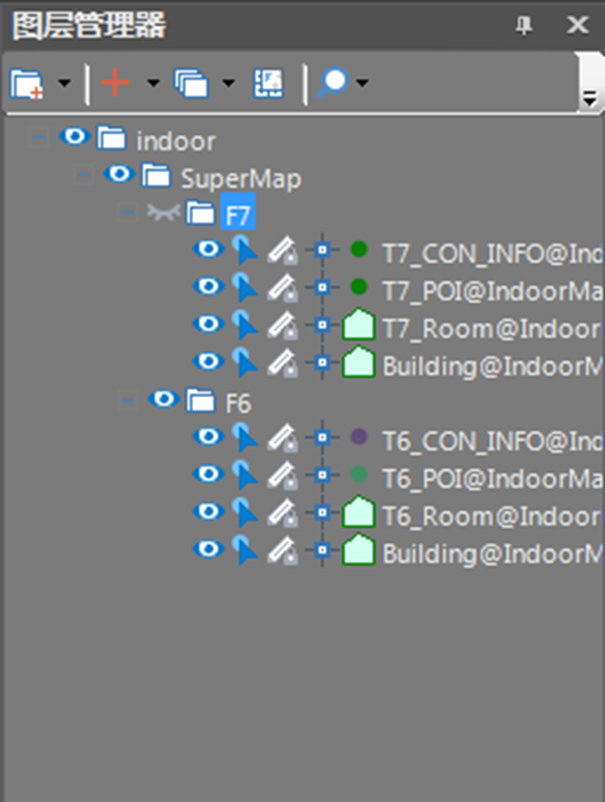

将需要在地图中显示的数据集加入到当前地图，通过拖拽的方式放置在相应的分组下。
 |
| 图：图层分组 |
第三步：制作专题图

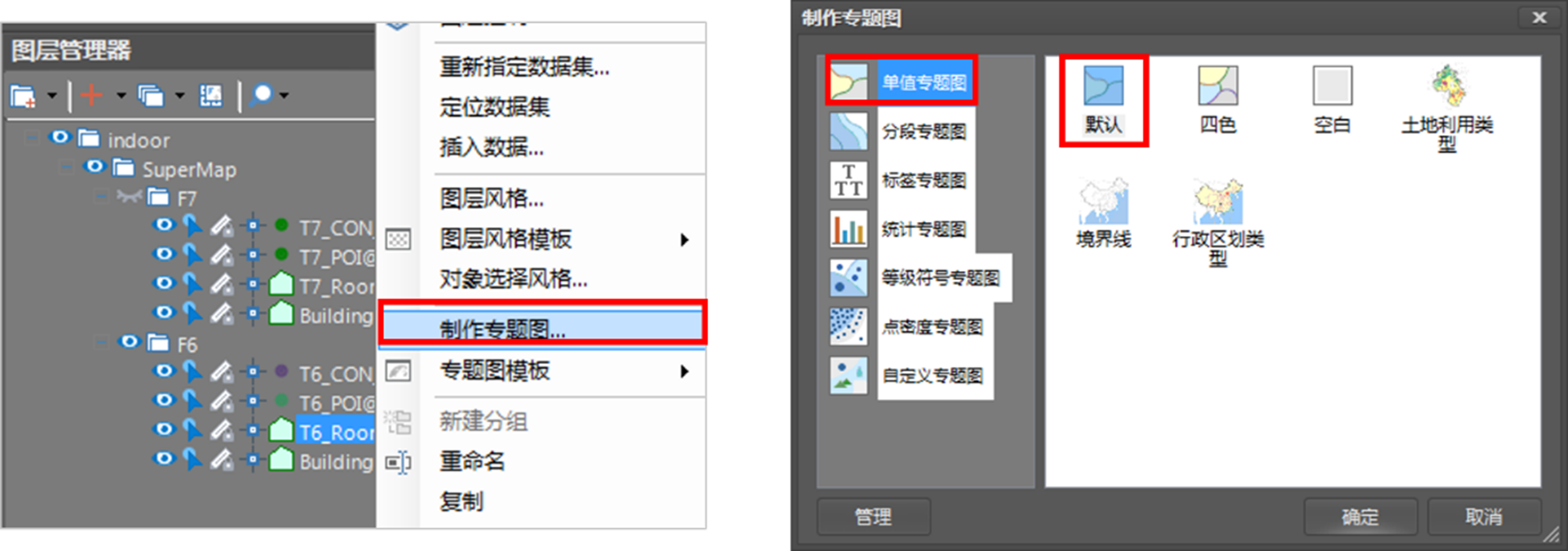

在“图层管理器”中，选择房间面图层，单击右键，选择“制作专题图…”,在“制作专题图”对话框中选择“单值专题图”—“默认”。
 |
| 图：制作“单值专题图” |
在专题图页面，进行专题图相关属性的设置。
 |

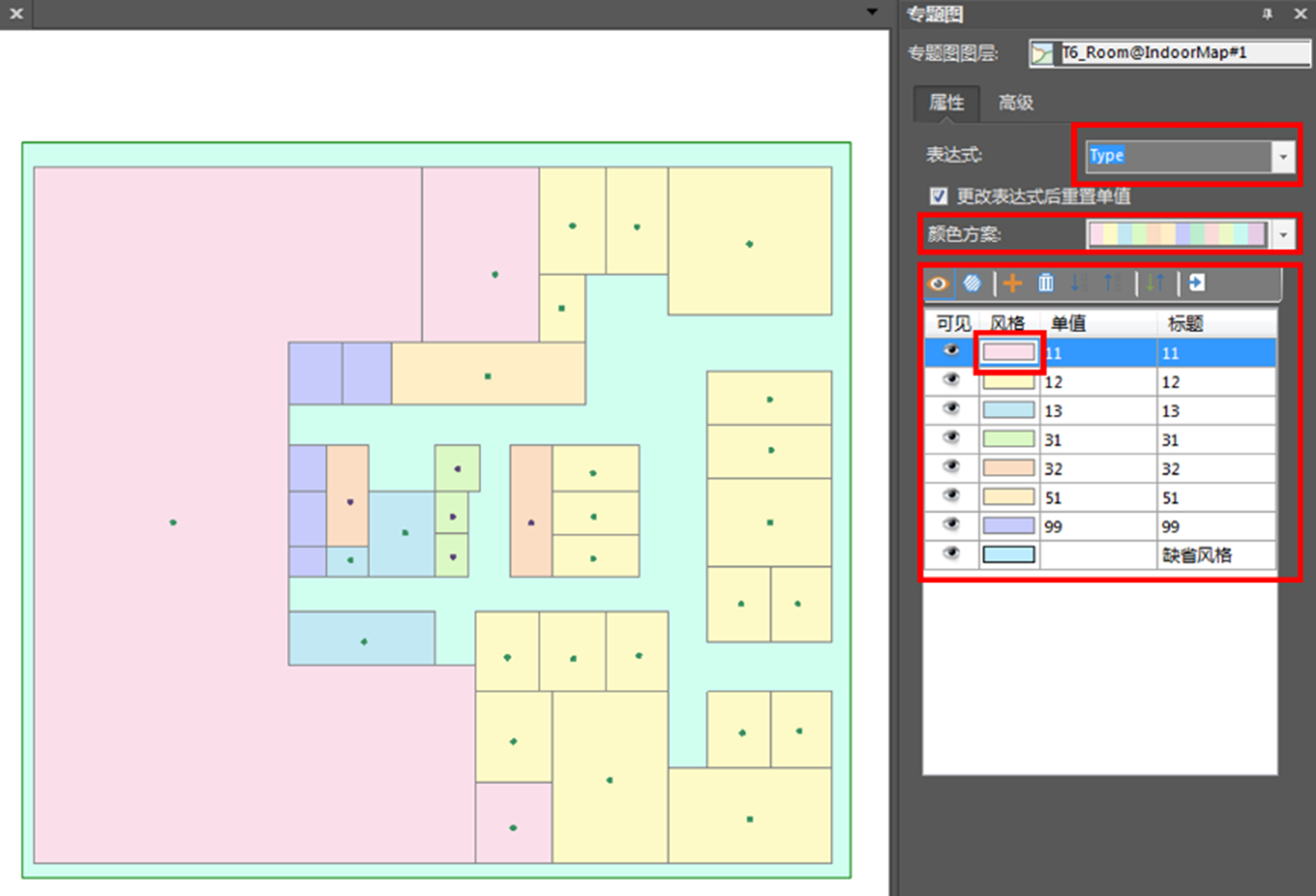

| 图：设置专题图属性 |

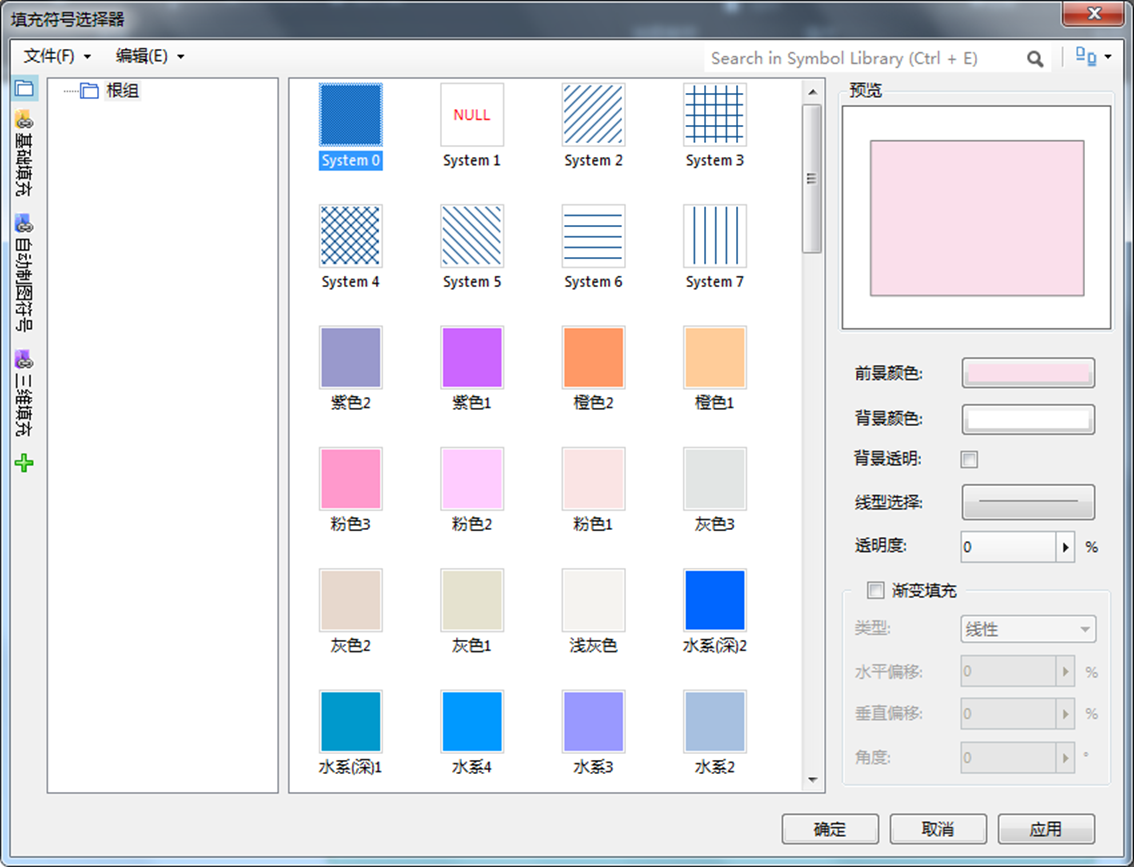

若需自定义颜色，直接点击“风格”列中的颜色块，打开“填充符号选择器”进行设置。
 |
| 图：填充颜色设置 |
同样的方式，设置点图层，如POI点、楼梯点的显示风格。设置点符号时，若现有符号不能满足要求，可以加载外部符号库或者直接导入外部栅格符号。
 |
| 图：点符号设置 |
在“图层管理器”中，选择房间面图层，单击右键，选择“制作专题图…”,在“制作专题图”对话框中选择“标签专题图”—“统一风格”。在“专题图”页面，设置文本的显示风格。
 |

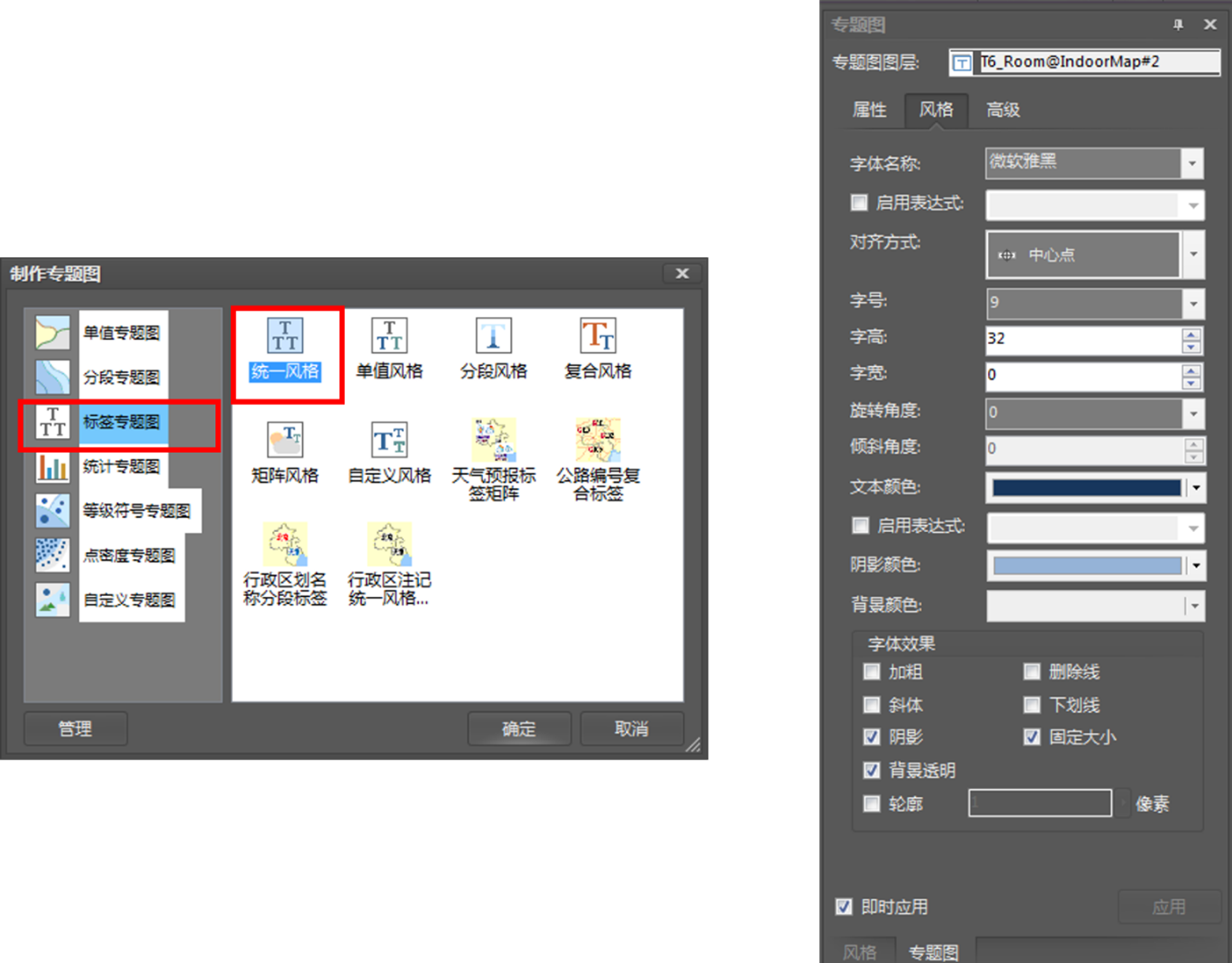

| 图：创建“标签专题图”，设置属性 |

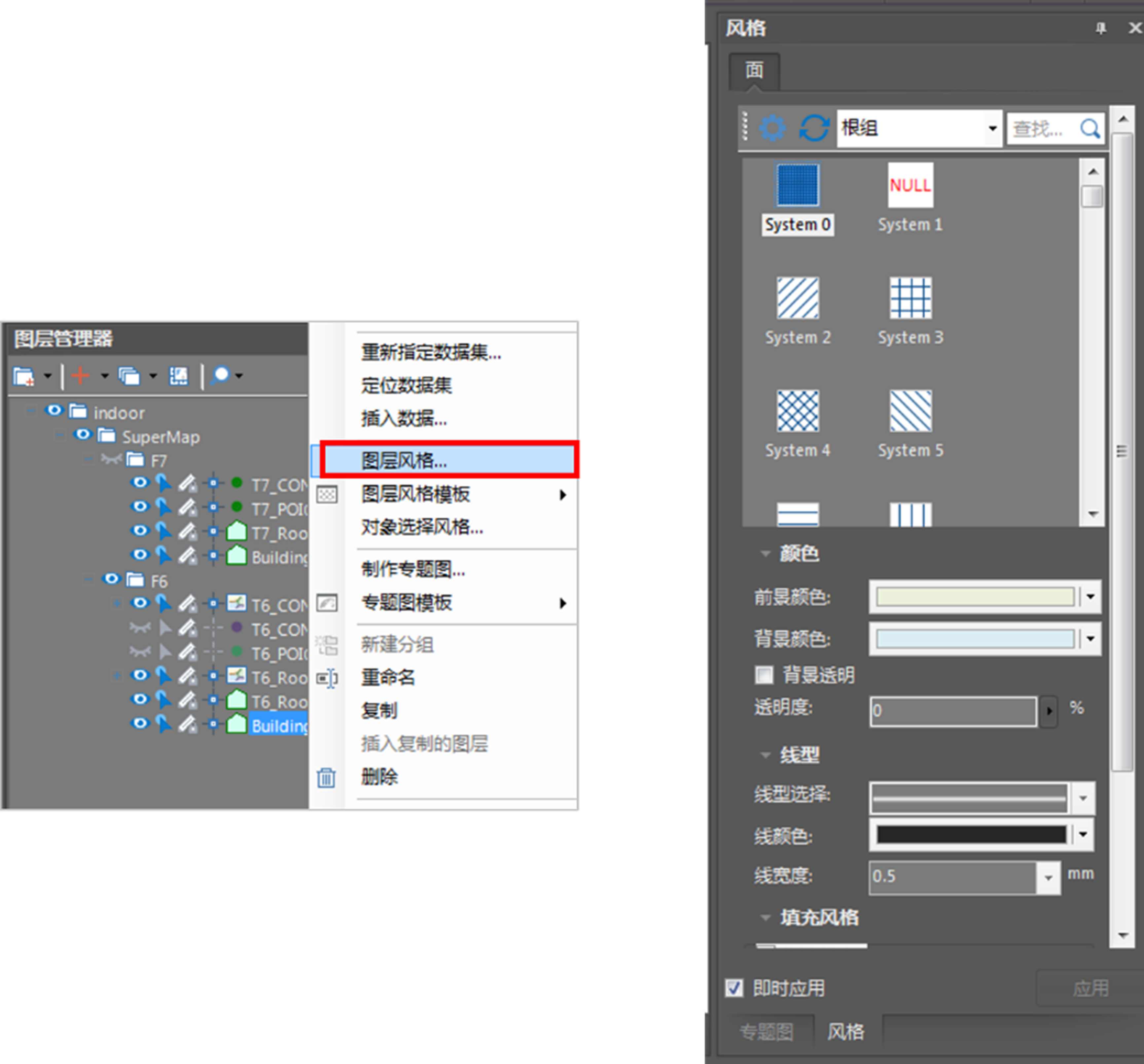

在“图层管理器”中，选择楼层面图层，单击右键，选择“图层风格…”,在“风格”对话设置面的填充色和线型等。
 |
| 图：设置图层风格 |
第四步：保存地图

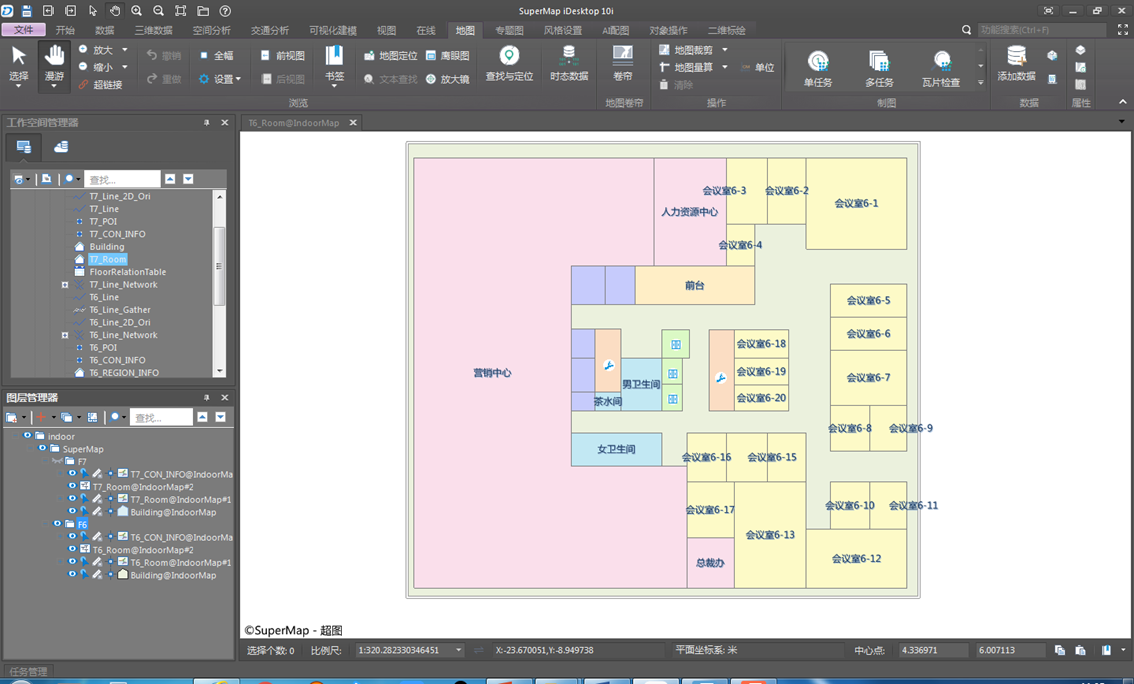

按照上述方法，制作每个楼层的数据。可以将不需要显示的图层移除地图。制作完成后，通过“”按钮，设置一个楼层组可显示，其它楼层组不显示。
 |
| 图：设置仅有一个楼层可显示 |

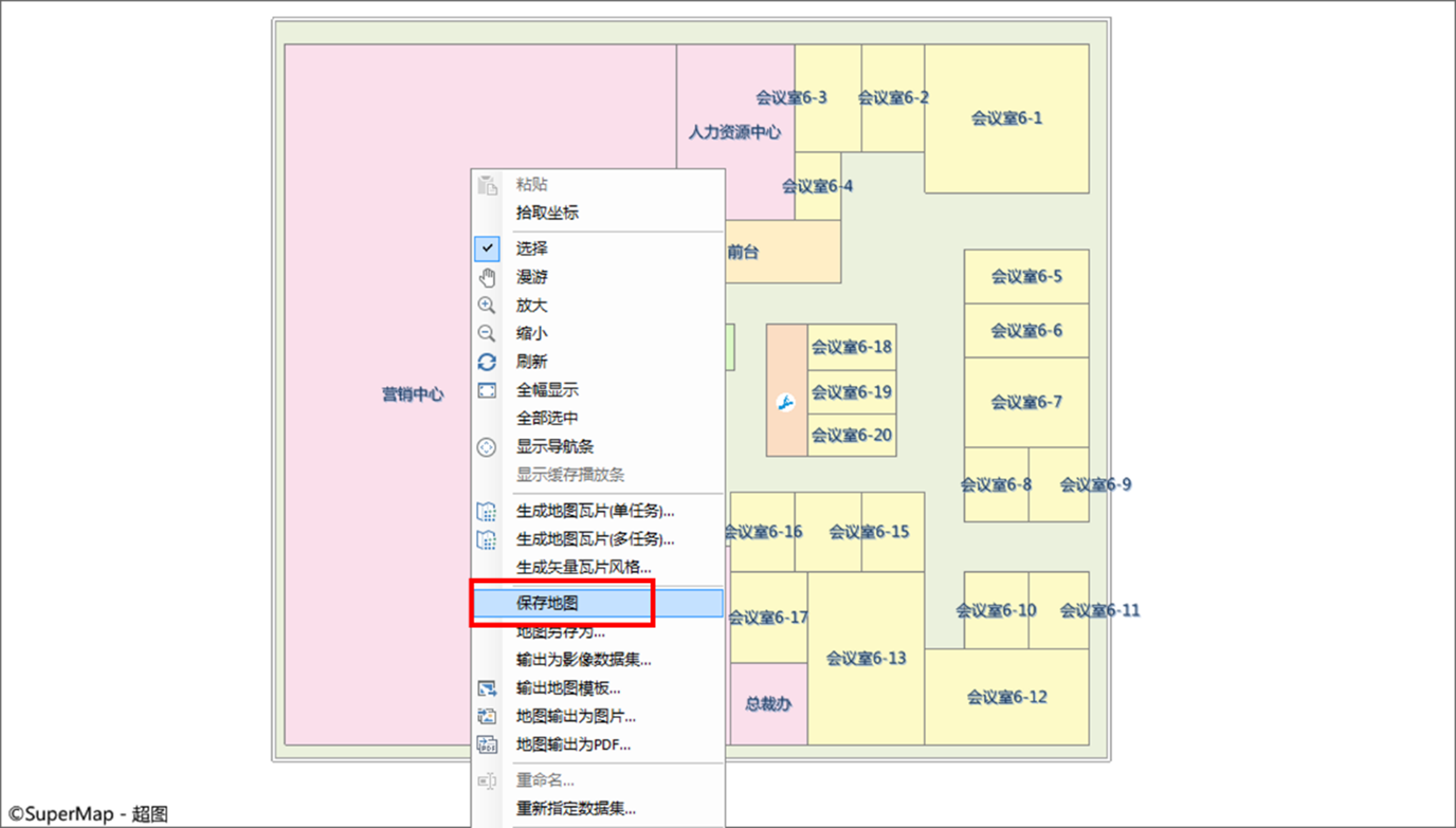

设置完成后，在地图窗口，点击右键，选择“保存地图”。
 |
| 图：保存地图 |
属性表制作
属性数据集在导航的过程中发挥着至关重要的作用，必须包含如下数据项，且名称不能更改：
| 名称 | 表达意义 | 类型 |
|---|---|---|
| LayerName | 图层名称。在“图层管理器”中每一个楼层的名称。 | 文本型 |
| FL_ID | 楼层ID。和每层地物中的添加的楼层ID一致。 | 文本型 |
| NetworkName | 路径文件名称。每一层的路径数据所在的网络数据集的名称。 | 文本型 |
| FloorName | 楼层名称。用于在楼层控件中显示的名称。 | 文本型 |
| FloorIndex | 楼层索引。每个楼层的索引值。 | 32位整型 |
第一步：创建属性数据集

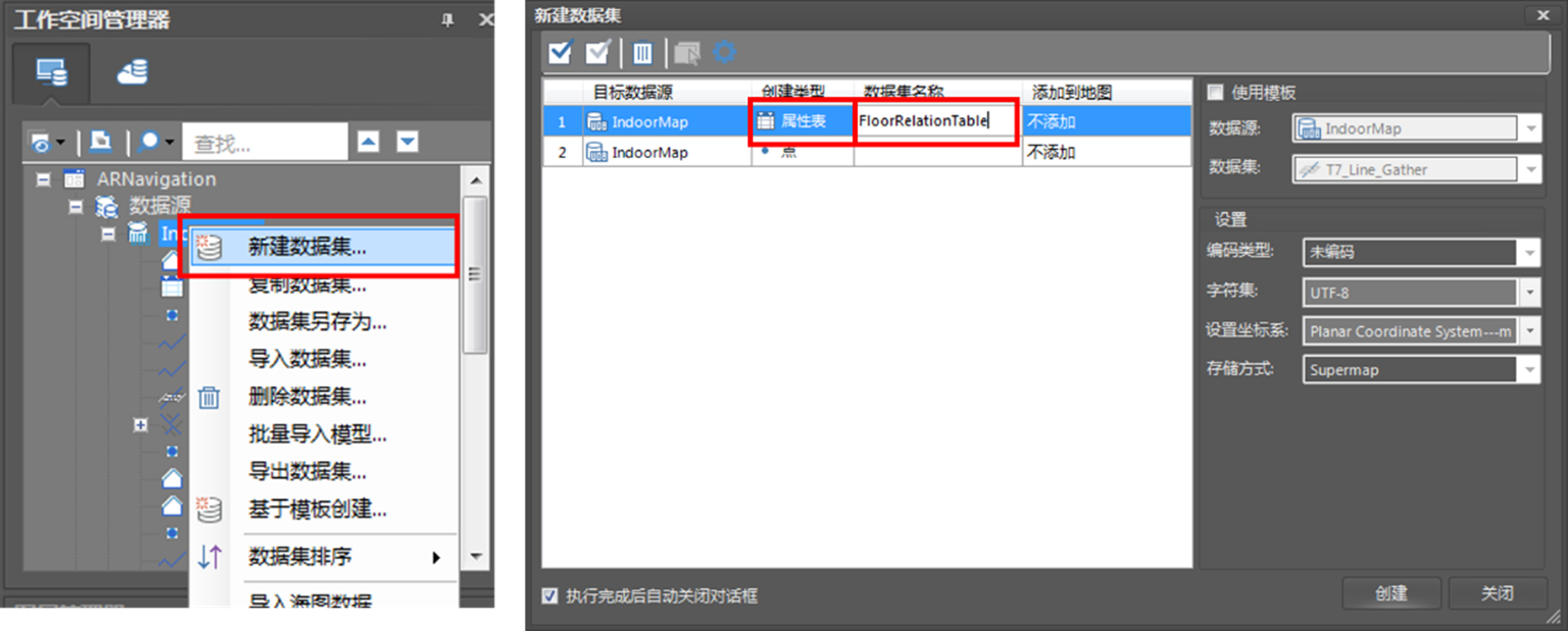

数据集存储在原始室内数据所在的数据源，名称为“FloorRelationTable”（注意，这里必须命名为“FloorRelationTable”）。在“工作空间管理器”中，选择室内数据源单击右键，选择“新建数据集…”，在“新建数据集”对话框，选择“创建类型”为“属性表”，“数据集名称”为“FloorRelationTable”。
 |
| 图：新建属性表数据集 |
第二步：添加属性项
在“工作空间管理器”中，右键单击“FloorRelationTable”数据集，选择“属性”，在界面右侧打开“属性”窗口，选择“属性表”选项卡，通过“添加”按钮，添加属性项。添加完成后，点击“应用”按钮，完成添加。
 |

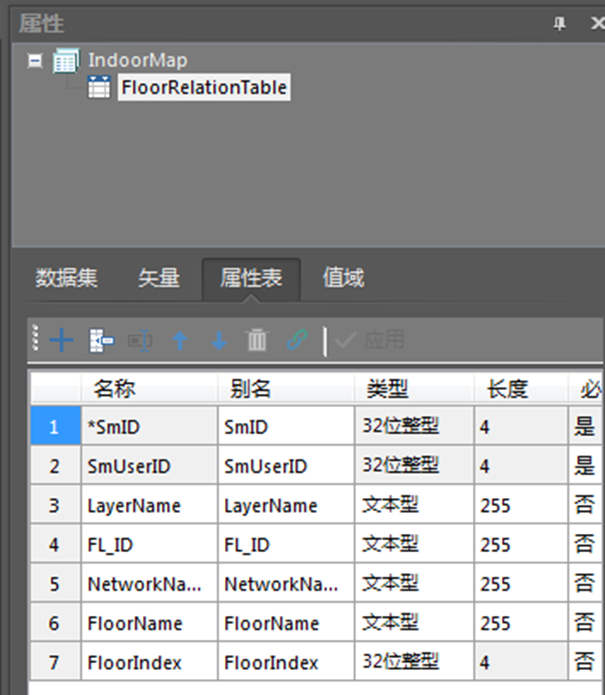

| 图：“属性表数据集”添加属性项 |
第三步：添加属性值

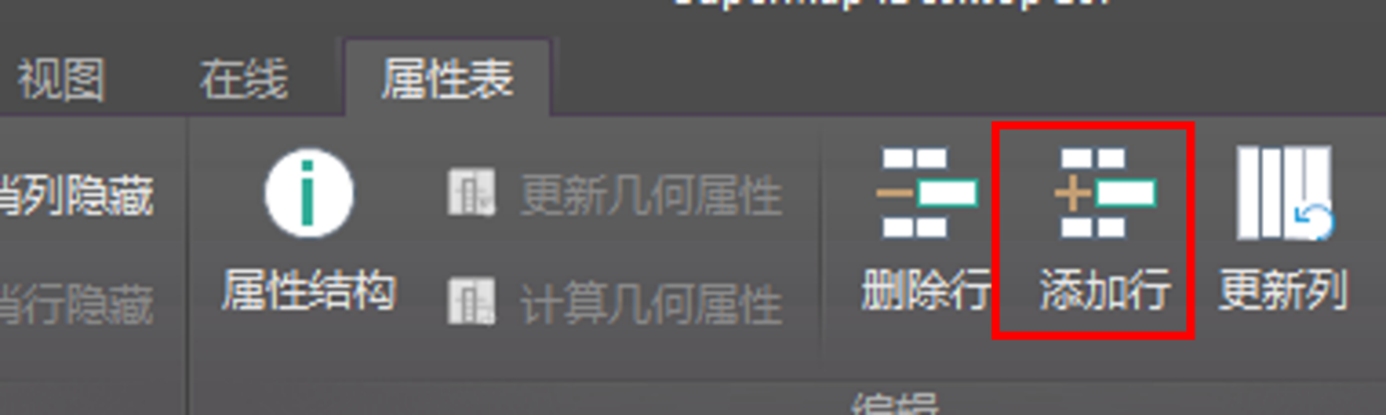

在“FloorRelationTable”数据集上，单击右键，选择“浏览属性表”，打开属性表，在“属性表”选项卡中选择“添加行”，添加属性行。双击属性表中的项，即可对属性进行编辑。
 |
| 图：添加行 |
LayerName值，为“图层管理器”中每个楼层的分组对应的图层名称。
 |
| 图：获取楼层组的图层名称 |
FL_ID值：楼层ID，每个楼层中所有地物的楼层ID相同。

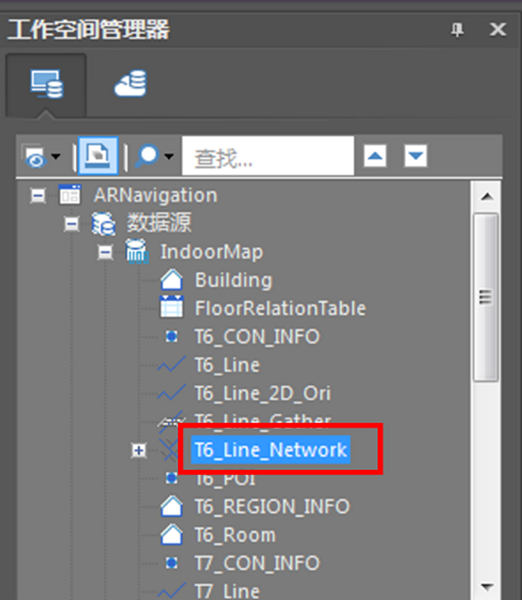

NetworkName值，楼层对应的导航路径网络数据集的名称。
 |
| 图：获取“NetworkName”的对应值 |
FloorName值，楼层控件中显示的楼层名称。
FloorIndex值，为楼层索引，如负一层为-1,一层为1，二层为2。
 |

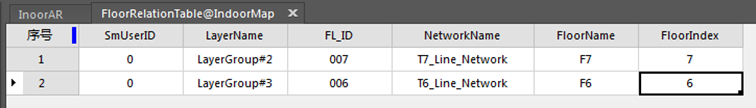

| 图：属性表数据集属性示意 |
范围数据源制作
范围数据源，用来控制楼层控件的显示和隐藏，包括一个名为“bounds”（注意，这里必须命名为“bounds”）的数据源，一个名为“building”（注意，这里必须命名为“building”）的面数据集。面数据集中有且仅有一个面对象。
第一步：创建数据源

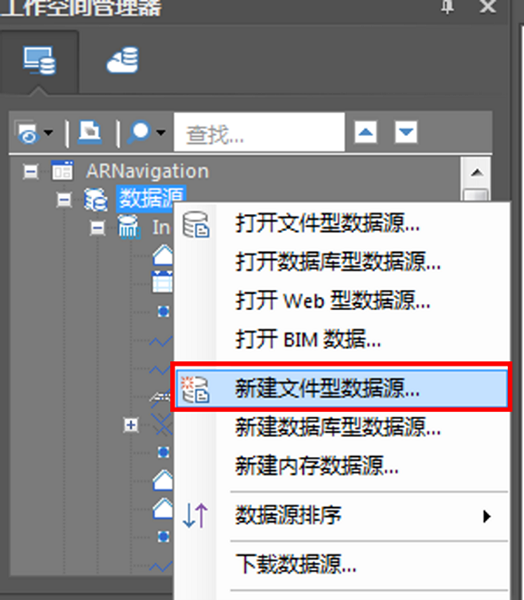

数据源名称“bounds”，类型为udb，存储路径与室内数据源的路径相同。在“工作空间管理器”中，选择“数据源”，右键打开菜单，选择“新建文件型数据源…”。
 |
| 图：新建数据源 |
第二步：创建面数据集
数据集名称“building”,类型为面数据集。在“工作空间管理器”，选择上一步创建的“bounds”数据源，右键打开菜单，选择“新建数据集”。
 |

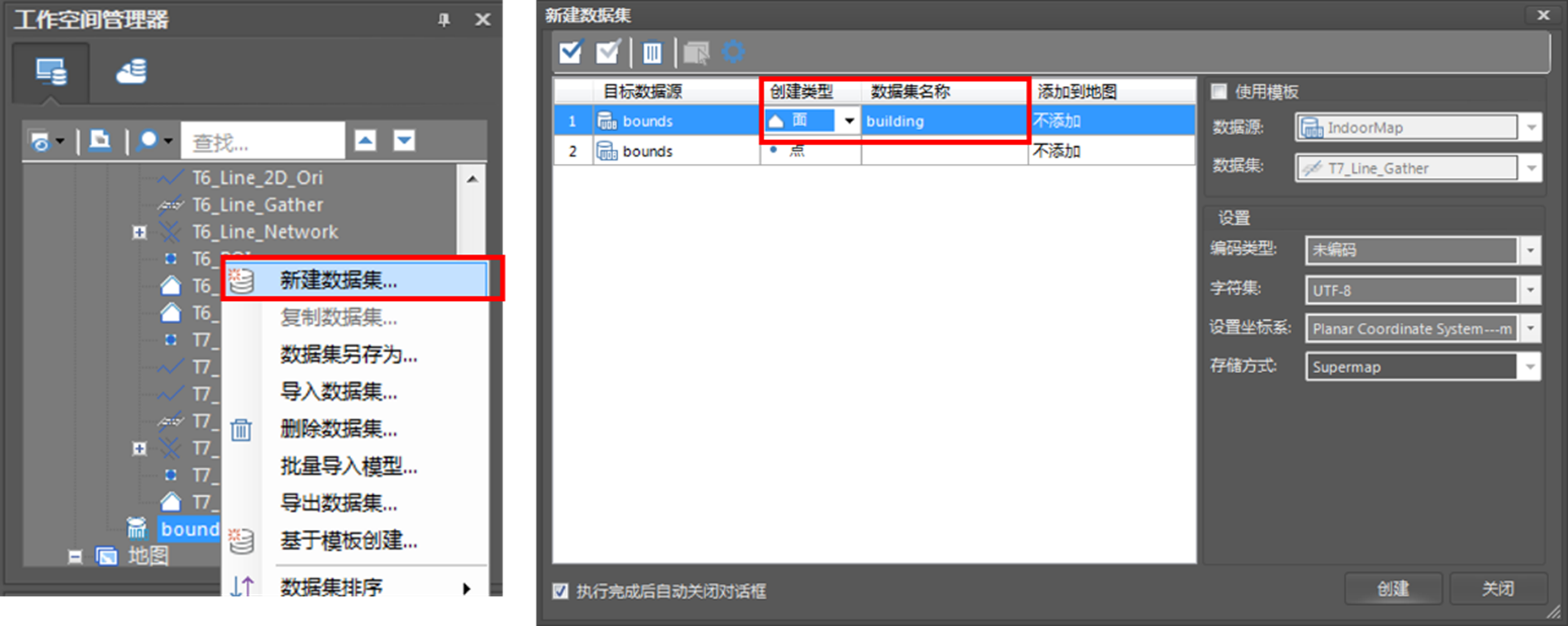

| 图：创建面数据集 |
第三步：添加面对象
面对象数量只能是1个，大小应与室内地图范围相同或者略大，位置与室内数据相同。建议复制室内数据源中的室内区域范围面数据集。
在“工作空间管理器”中，右键点击待复制的数据集，在打开的菜单中选择“复制数据集”，在“数据集复制”对话框中，设置“目标数据源”和“目标数据集”。
 |

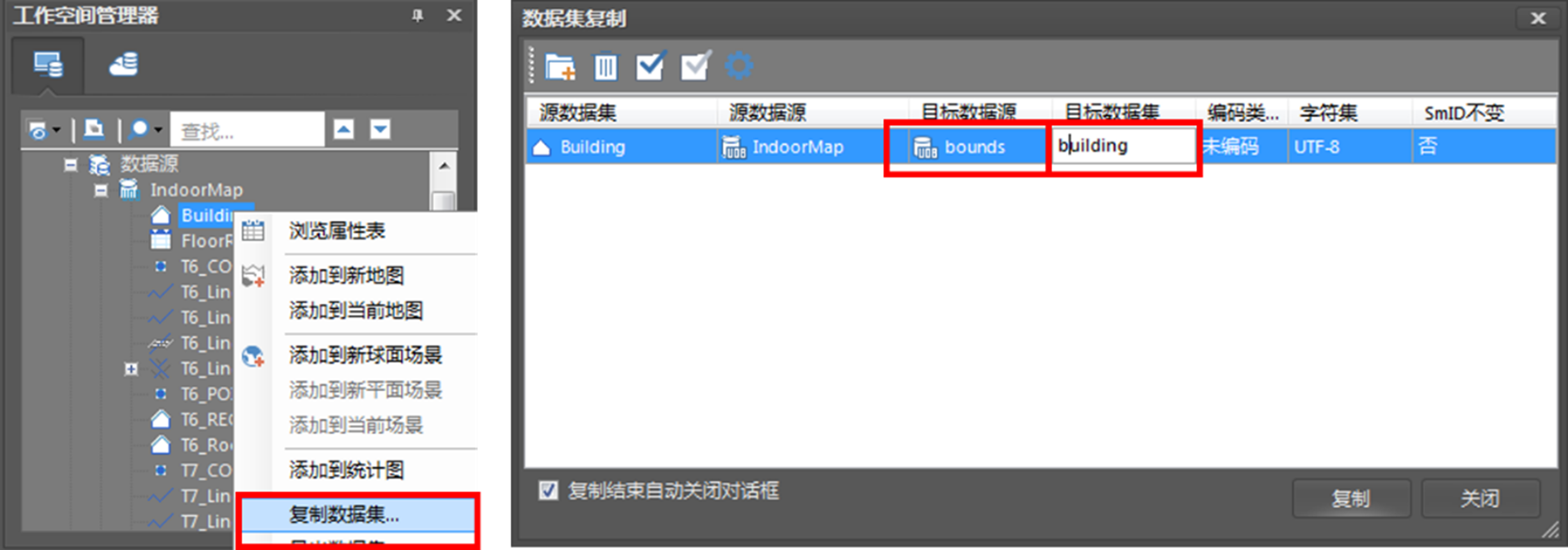

| 图：复制数据集 |
若室内数据源中没有类似的面数据集，可以绘制一个面。将“building”数据集在地图窗口中打开，并设为“编辑”状态。选择“对象操作”选项卡中的“面”—“直角矩形”，绘制一个面即可。绘制时参考室内地图的位置。
 |
| 图：绘制面对象 |
第四步：添加属性项

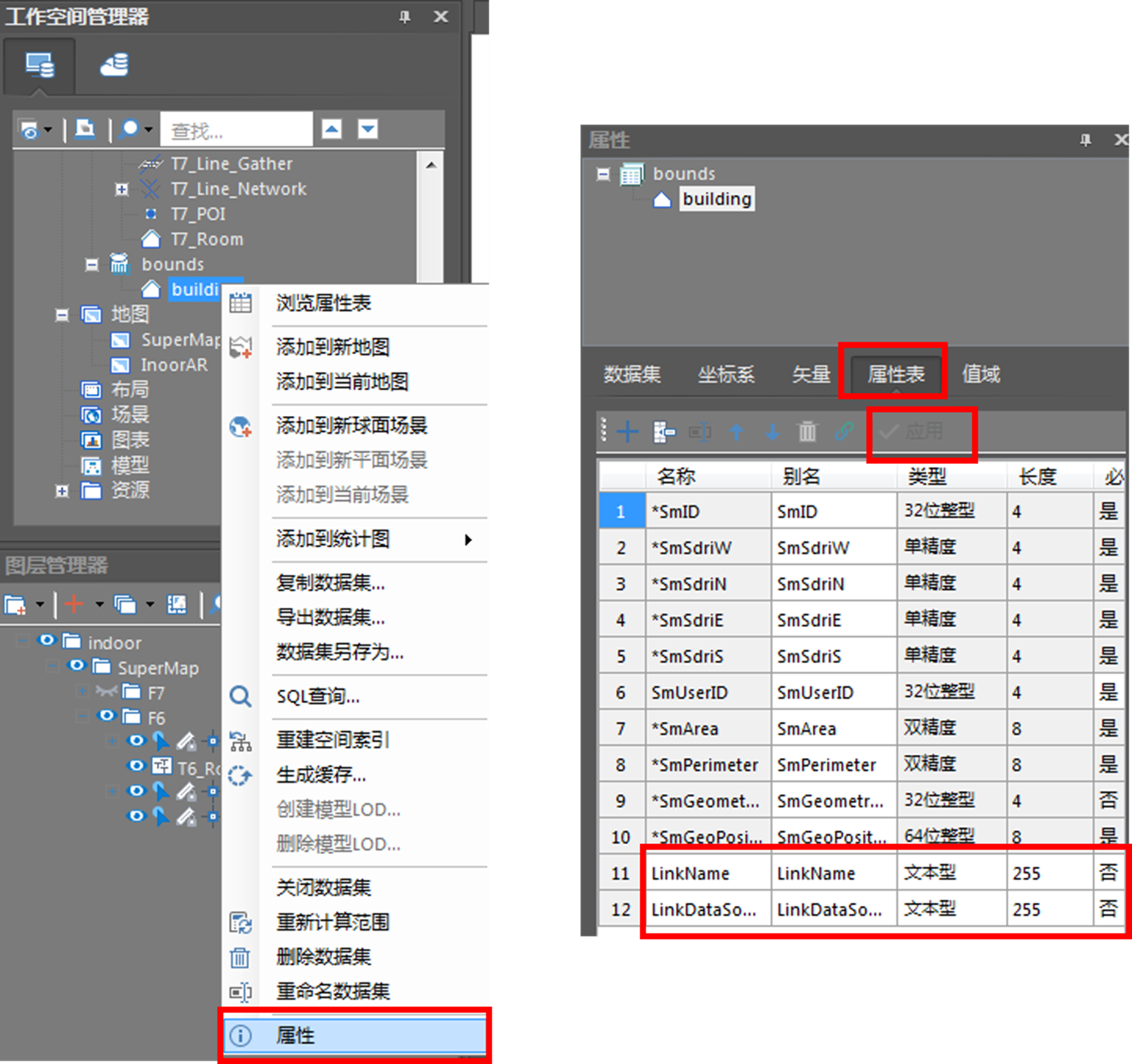

为building数据集添加“LinkName"、“LinkDataSource”两个属性项（注意，这里必须命名为“LinkName”和“LinkDataSource”）。
 |
| 图：添加属性项 |
第五步：添加属性值。

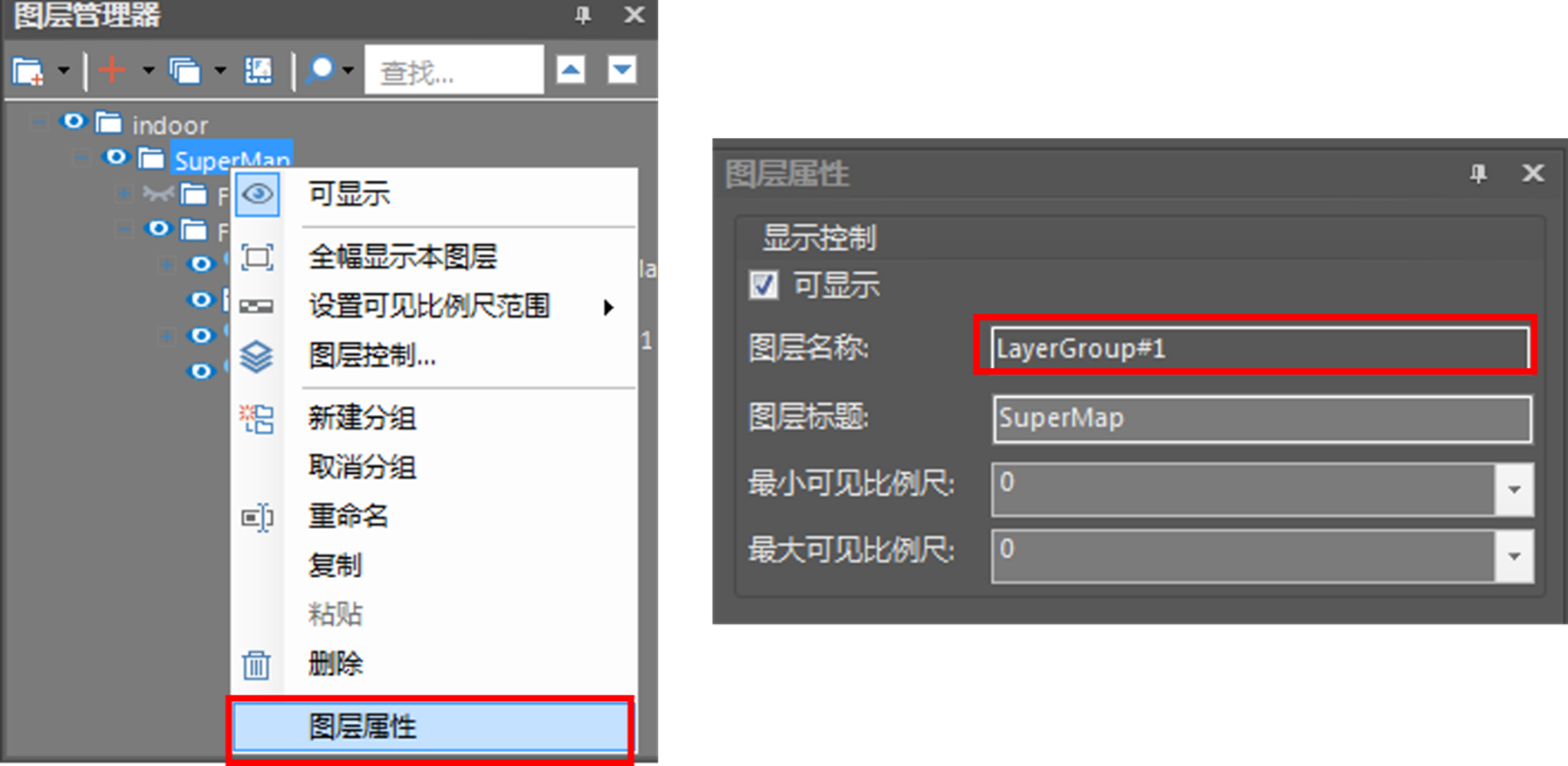

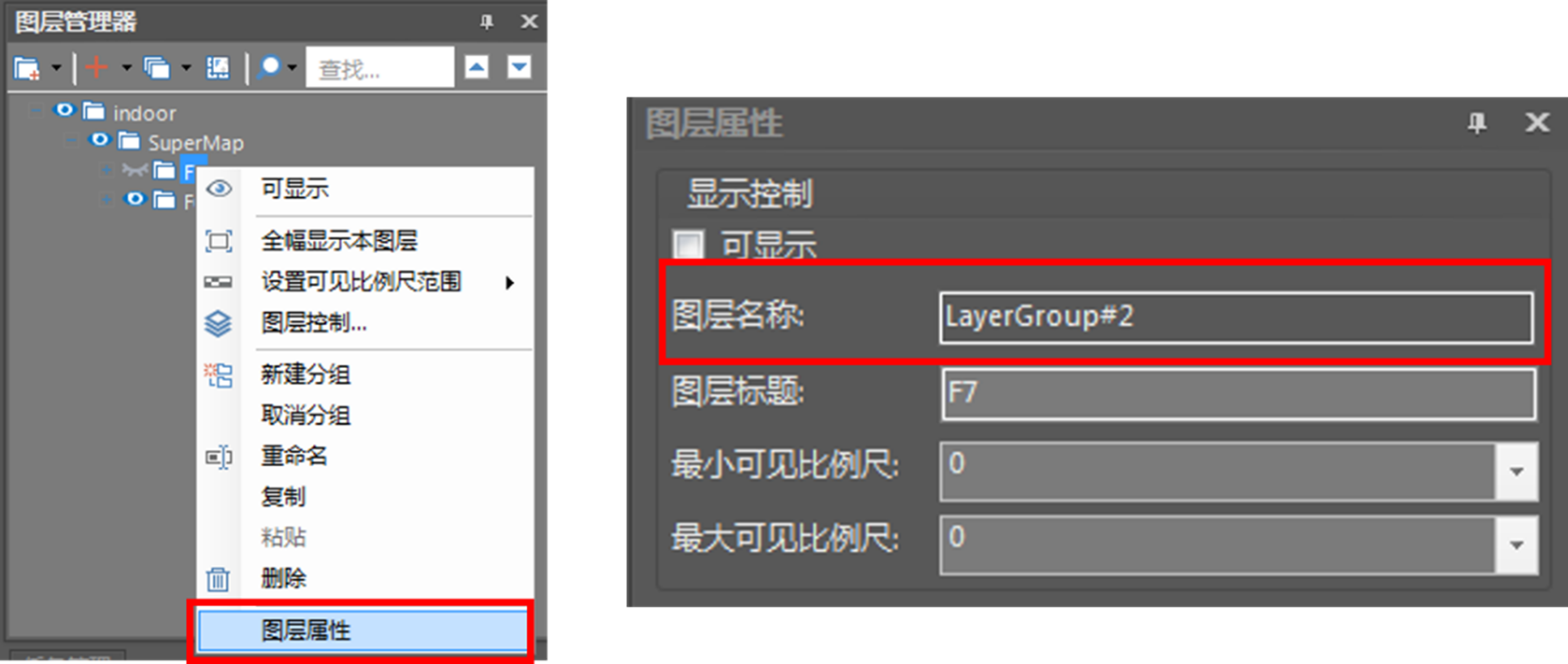

LinkName属性值，来源为“图层管理器”中，楼层分组的上一级分组的图层名称。获取方式为，在该分组上点击右键，选择【图层属性】，在图层属性表中“图层名称”的值。
 |
| 图：获取“LinkName”属性值 |

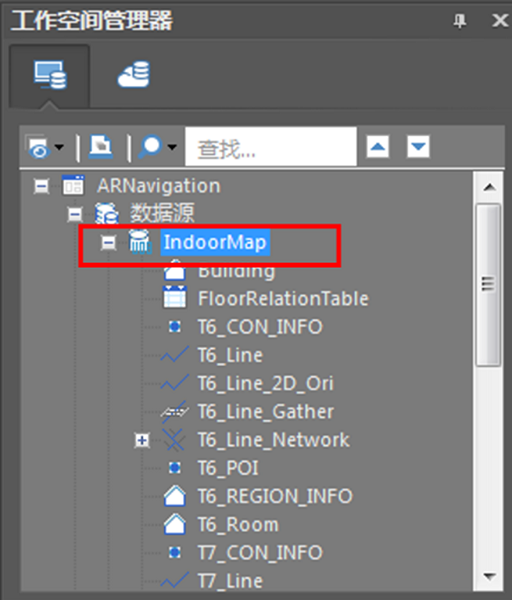

LinkDataSource属性值，为原始导航数据所在数据源的数据源名称。
 |
| 图：获取“LinkDataSource”属性值 |
 |

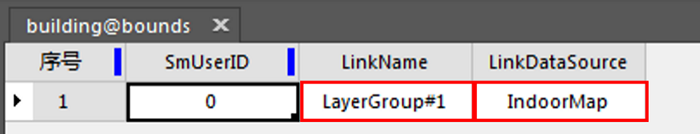

| 图： “building”数据集属性示意 |
保存工作空间。至此，室内AR导航数据制作完成。
