模型显示模式

使用说明

针对模型数据集和基于模型数据生成的S3M瓦片,通过风格设置填充风格图层属性线框模式搭配使用,可以调整模型对象的显示模式。为保证以线框模式显示模型,必须先将风格设置填充风格设置为轮廓填充与轮廓。在生成瓦片时勾选“带线框”后,模型瓦片才能切换线框模式。

目前,支持以三角形、四边形模式显示模型数据集,以三角形、四边形或草图模式显示模型瓦片。

  • 三角形:以三角网形式显示模型。
  • 四边形:以四边形面片形式显示模型。
  • 草图:显示模型的轮廓边线。

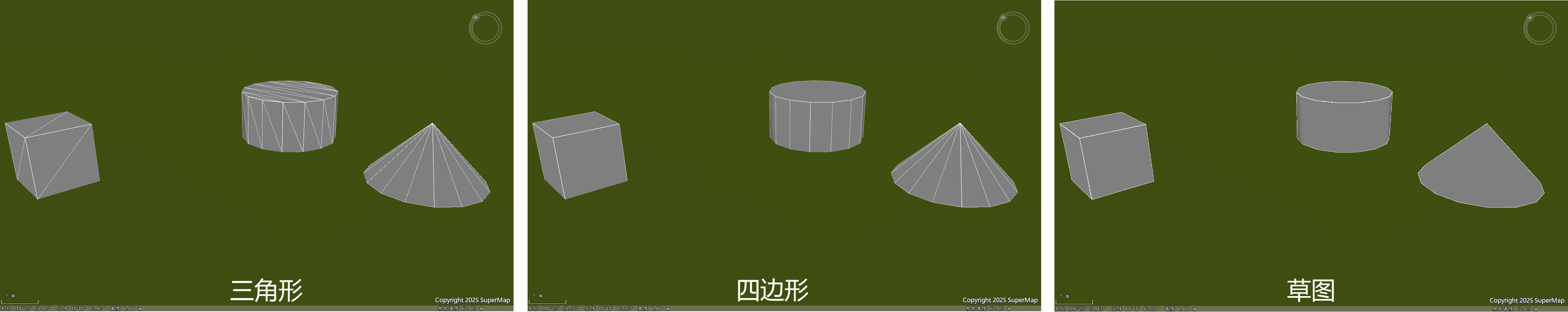

如下图所示,当填充风格设置为填充与轮廓时,从左到右分别为以三角形、四边形、草图模式显示模型瓦片。

功能入口

  • 场景选项卡->属性组->图层属性按钮->图层属性面板->三维瓦片/模型模块->线框模式
  • 图层管理器->图层右键菜单->图层属性->图层属性面板->三维瓦片/模型模块->线框模式

操作步骤

  1. 在新建或打开的场景中加载模型数据集或模型瓦片数据,选中其所在图层作为当前图层。
  2. 风格设置选项卡的填充风格模块,设置填充模式为轮廓或者填充与轮廓。
  3. 单击场景选项卡的属性组中的图层属性按钮,或者单击图层管理器->图层右键菜单->图层属性,弹出图层属性面板。
  4. 在图层属性面板的三维瓦片模型模块,通过更改线框模式选项修改模型的显示模式。
