栅格矢量化操作
矢量化线
功能说明
通过多次人机交互，对栅格底图中的线进行矢量化。
操作说明
- 在对象操作选项卡的栅格矢量化组中，单击矢量化线按钮；
- 将鼠标移至需要矢量化的线上，单击鼠标左键开始矢量化该线对象；
- 矢量化至断点或者交叉口，矢量化会停下来，等待下一次矢量化操作。此时跨过断点或者交叉口，在前进方向的底图线上双击鼠标左键，矢量化过程会继续，直到再次遇到断点或交叉口处停止;
- 单击鼠标右键进行反向追踪，遇到另一个端点，停止追踪;
- 单击鼠标右键退出当前矢量化绘制，得到一个线对象;
提示：- 在矢量化跟踪过程中，由于栅格底图原因，可能对某些矢量化效果不太满意，可以点击线回退按钮，回退一部分线；
- 在矢量化绘制过程中，单击 Esc 键或者在栅格矢量化组中单击矢量化线功能按钮，即可取消当前的绘制；
- 通过 Alt + Q 快捷键，可以快速便捷地使用矢量化线功能;
线回退
功能说明
线回退功能可在不结束矢量化绘制过程的情况下，绘制状态回退到鼠标所在的的位置。
操作说明
- 在对象操作选项卡的栅格矢量化组中，单击线回退按钮;
- 移动鼠标到需要回退的位置，单击鼠标左键确定，回退鼠标当前所在的位置。
- 单击鼠标右键，取消回退操作，回到矢量化绘制状态。
提示：- 只有正在执行矢量化线操作时，矢量化线回退功能才可用。
- 通过 Alt + Z 快捷键，可以快速便捷地使用矢量化线回退功能。
矢量化面
功能说明
对栅格底图中的面进行半自动矢量化。
操作说明
- 在对象操作选项卡的栅格矢量化组中，单击矢量化面按钮;
- 将鼠标移动到需要矢量化的面对象处，单击鼠标左键，程序会自动识别点击处的影像图层颜色，将此颜色所构成的面对象绘制出来。

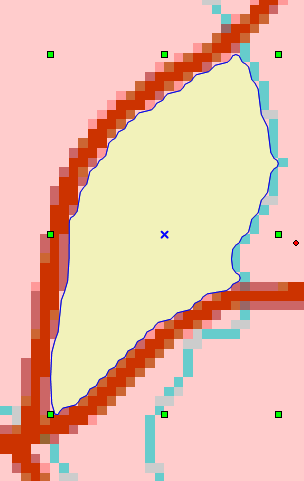

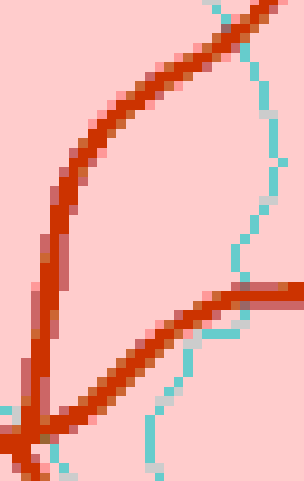

影像图层 半自动矢量化面
提示：通过 Alt + W 快捷键，可以快速便捷地使用矢量化面功能。
