查看要素对象属性

SuperMap iMaritimeEditor 支持查看海图数据要素对象的要素目录信息，包括要素对象的属性、关联信息、关联要素、参照对象、节点信息。支持以下数据：

  • S-101 电子海图
  • S-127 海上交通管理
  • S-131 港口基础设施

查看要素对象属性在实际应用中是至关重要的。它不仅是船舶导航中确保安全性、精确性的基础，更是确保海图生产过程准确性和符号化正确的关键步骤，例如：

  • 在辅助船舶航行时，查看灯塔的光强度和闪烁频率等属性，可以帮助船舶在夜间或低能见度条件下安全航行；在航路规划时，通过查看海图要素的关联信息和参照对象，如航道边界、浅滩和其他潜在危险物，船舶可以避开危险区域，确保航行路径的安全。
  • 在海图生产时，为了保证数据的准确性，制图人员可以通过查看要素对象属性核实数据的正确性，确保每个要素的属性值（如水深、灯塔光特性、航道边界等）与实际情况相符，从而生成精确的海图；为了保证海图符号化，制图人员能够通过查看要素对象属性确保在海图中要素正确的符号化和展示，以便航行者能够正确解读海图信息。

操作步骤

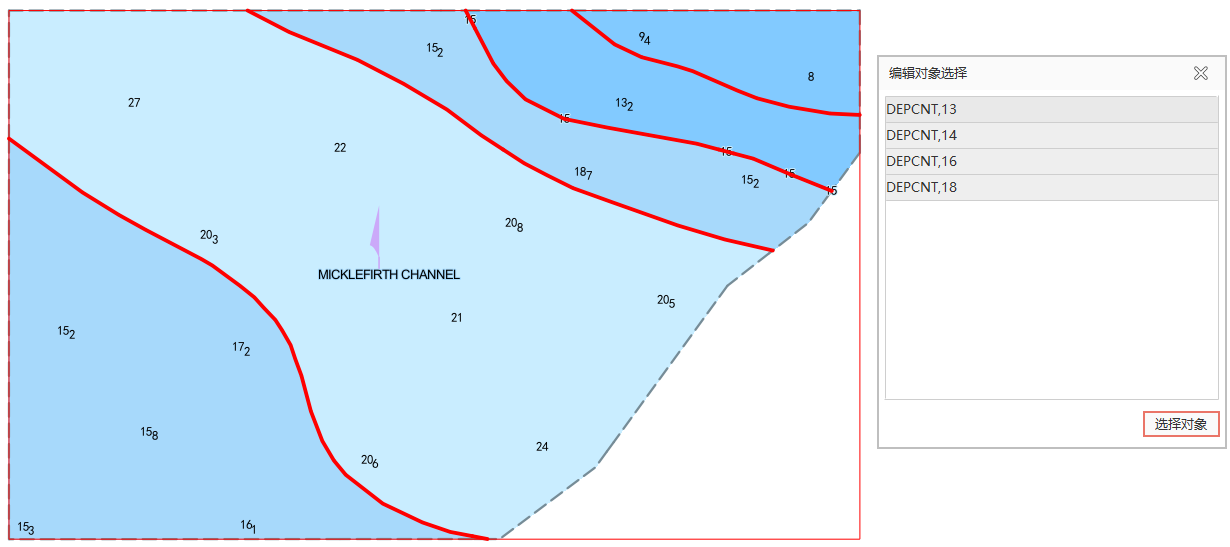

  1. 在地图选项卡下，点击选择进入选择模式。在海图窗口中选择对象，使用 Shift 键或者使用拖框方式可同时选中多个对象。
  2. 在海图窗口中单击鼠标右键，在右键菜单中选择属性选项。
  3. 弹出的属性窗口中显示了选中物标的详细信息，您可以通过切换属性、关联信息、关联要素、参照对象和节点信息选项来查看对应的内容。其中关联信息、关联对象和参照对象选项在对象拥有这些属性时才显示。
  • 属性：定义了哪些属性可以与哪些要素类型绑定，以及属性的可能取值范围。例如，“灯光颜色”这个属性可能只能选择“红色”、“绿色”或“白色”。

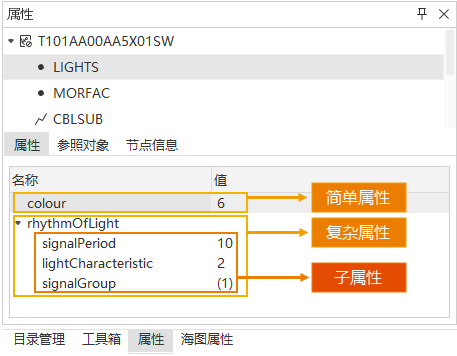

    • 简单属性：要素对象的属性不可再分，没有子属性。如下图中的 “colour” 属性。
    • 复杂属性：要素对象的属性包括子属性。如下图中的 “rhythmOfLight” 属性，其包括 “signalPeriod”、“lightCharacteristic” 和 “signalGroup” 子属性。复杂属性的子属性也可以是简单或复杂属性。

  • 关联信息：定义了不同要素类型之间的关系，帮助描述电子海图中的复杂地理实体及其相互作用。
    • 在 S-127 中，要素可以有序地关联到相关的航海信息、联系信息、监督管理及报告要求，一般包括以下信息类型：

      1. 一般特征：航海信息 (NauticalInformation)、法规 (Regulations)、限制 (Restrictions) 和建议 (Recommendations)，用于提供注释、法规、限制或建议。

      2. 关于来源的特征：组织联系区域 (OrganisationContactArea)、 联系详情 (ContactDetails)，用于提供组织的联系方式和相关信息。

      3. 由组织监督或控制的特征：监督区域 (SupervisedArea)、权威 (Authority)等。

      4. 涉及报告的特征：报告服务区域 (ReportableServiceArea)、 船舶报告 (ShipReport)等。

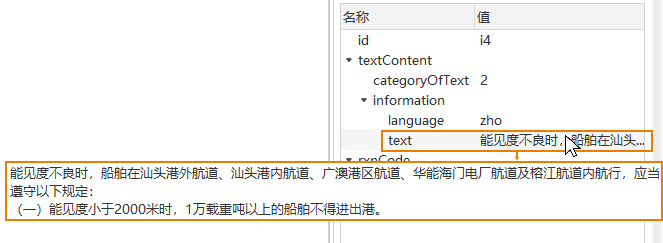

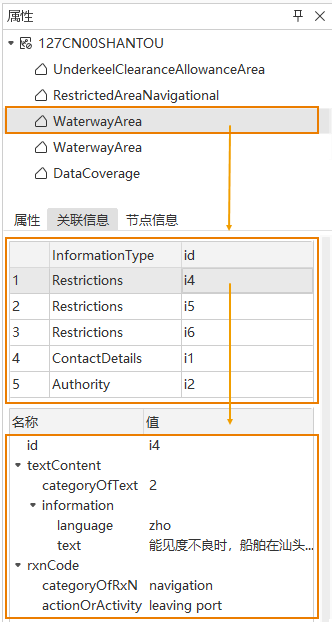

    • 进行要素查询时，界面右侧属性面板的关联信息区域会显示查询要素的所有关联信息及信息类型。选择需要查看的信息可以在下方面板查看其详细属性信息。未完整显示的值（如下图的长文本），可将鼠标放置在文本上方，即可在提示框中查看完整文本。



  • 关联要素：显示对象所关联的其他要素所在的要素类型，同时显示关联要素的属性。
    • 关联要素通过描述不同要素之间的空间关系和组成关系，帮助更精确地定位地图对象，特别是在涉及复杂地理信息和空间关系的情况下。这种方法在海图数据操作平台中被广泛应用，以确保导航和地图信息的准确性和实用性。例如：
      • 在确定一个灯塔的精确位置时，通过其关联的航道或航标，可以快速找到相关的导航要素，确保定位的准确性。
      • 在进行海底电缆铺设或钻井作业时，通过关联周边海床地形、障碍物等要素，可以帮助精确定位工作区域，避免风险。

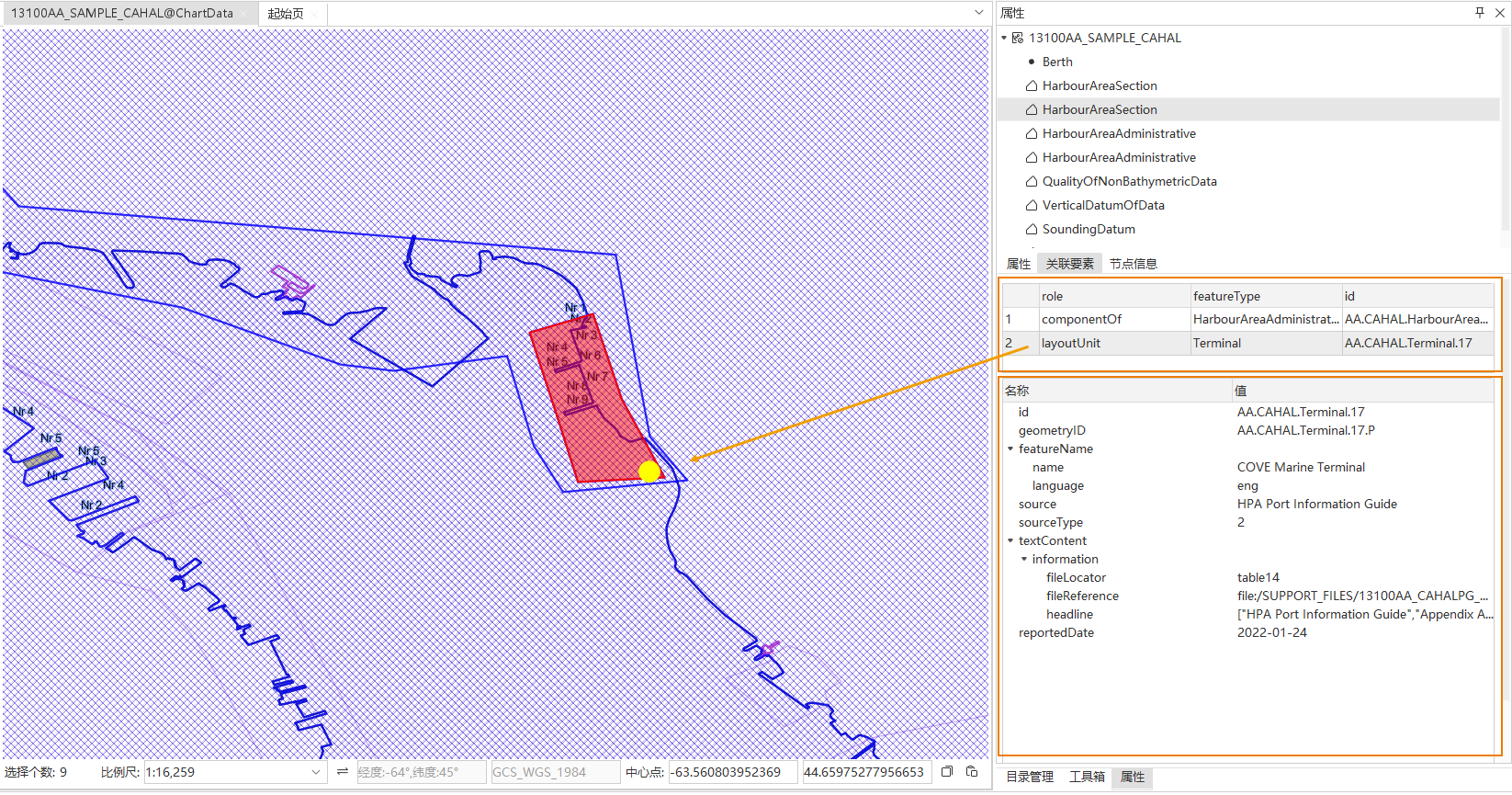

    • 进行要素查询时，界面右侧属性面板的关联要素区域会显示查询要素的所有关联要素。点击要素后，地图窗口将自动定位并高亮显示，并在下方面板展示其属性信息。

  • 参照对象：选中对象的边界信息，包括对象标识、边界方向、边界类型、掩码类型。
    • 掩码类型的设置提供屏蔽、显示、与掩码无关三种类型。

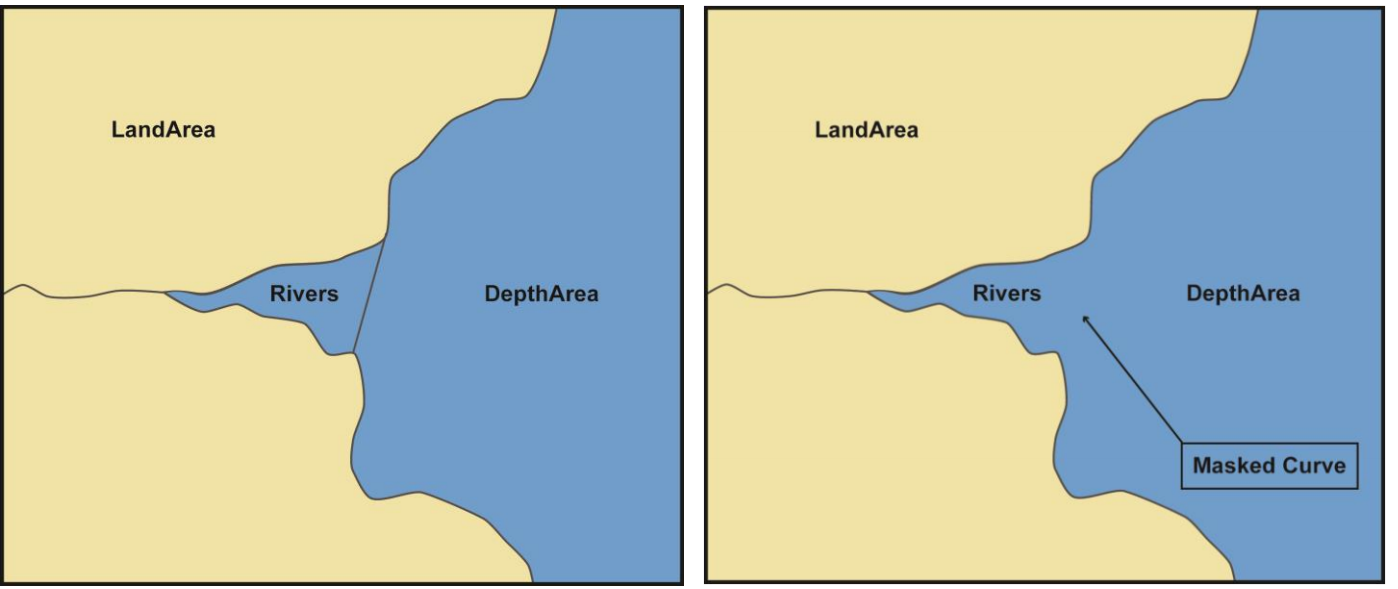

    • 其中，屏蔽掩码是指通过特定的机制来隐藏或抑制某些地理要素的显示，以避免这些要素在地图上产生干扰或显示不必要的信息。如下图左图中，河流由多个面对象构成，右图则在对象邻接处将掩码类型设置为屏蔽，即可将邻接处的线段隐藏显示。

  • 节点信息包含对象类型、子对象总数、当前子对象、总节点数、节点坐标信息等。
