曲线组
使用说明
曲线组用于绘制、编辑和打断 S-101 曲线对象。曲线对象可用于表达海岸线、等深线、航道边线、区域边界等线状海图要素，也可作为线构面的基础边界。
需先将S-101图幅以编辑状态打开到地图窗口中之后，相关编辑功能才可用。
应用场景
- 岸线勾绘：沿影像底图绘制海岸线、岸边结构物边线等曲线对象。
- 深度范围生产：绘制闭合边界线，作为后续线构面的基础数据。
- 线对象修正：通过节点编辑或打断操作调整曲线形态和对象分段。
版本信息
SuperMap iMaritimeEditor 2026 版本开始提供 S-101 曲线编辑功能。
功能入口
- 海图编辑选项卡->曲线组->绘制线。
- 海图编辑选项卡->曲线组->编辑。
- 海图编辑选项卡->曲线组->打断。
操作说明
绘制线
- 打开需要编辑的 S-101 图幅。
- 在海图编辑选项卡的曲线组中，单击绘制线按钮。
- 在地图窗口中依次单击，绘制曲线节点。
- 完成曲线绘制后，右键单击结束绘制。
- 单击选择按钮，选中绘制完成的曲线对象。
- 在图层管理器中选中目标 S-101 曲线要素图层，单击绑定按钮完成要素绑定。
编辑曲线节点
- 在海图编辑选项卡的曲线组中，单击编辑按钮。
- 在地图窗口中单击需要编辑的曲线对象，使其进入节点编辑状态。
- 移动节点：选中一个节点，按住鼠标左键进行拖动，拖动到指定位置后，松开鼠标左键完成移动操作。
- 添加节点：在要添加节点的位置上单击鼠标左键，即可完成节点的添加
- 删除节点：在曲线对象上选中一个节点，按Delete键即可删除所选节点
- 完成节点编辑后，单击鼠标右键结束当前节点编辑状态。

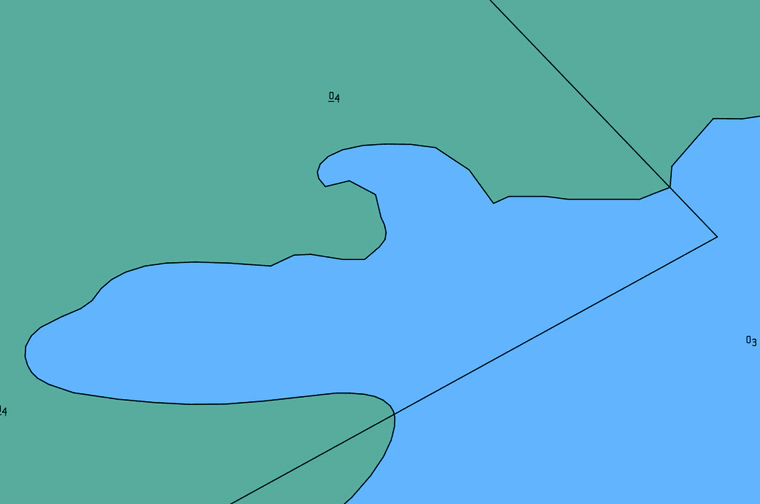

S-101 曲线节点编辑支持共边对象的拓扑联动。若被编辑曲线与曲面对象共边，移动、添加或删除曲线节点时，共边曲面对象的边界会同步更新。
打断曲线
- 单击选择按钮，在地图窗口中选中需要打断的曲线对象。
- 在海图编辑选项卡的曲线组中，单击打断按钮。
- 在选中曲线上单击打断位置。
- 系统按指定位置将曲线分割为两个曲线对象。
注意事项：- 用于线构面的曲线应形成闭合边界，边界存在断点或交叉时会影响构面结果。
- 编辑与曲面对象共边的曲线时，曲面边界会随曲线节点变化同步更新，编辑前需确认关联曲面对象范围。
- 打断已绑定的曲线对象后，应检查分割后对象的要素绑定和属性信息。
